| Номер в госреестре | 83136-21 |
| Наименование СИ | Тензоусилители |
| Обозначение типа СИ | ВС-339 |
| Изготовитель | Общество с ограниченной ответственностью "Висом" (ООО "Висом"), г. Смоленск |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тензоусилители ВС-339 (далее по тексту - усилители) предназначены для усиления измерительных сигналов от тензорезистивных датчиков с заданным коэффициентом усиления.
Принцип действия усилителей основан на преобразовании (усилении) сигналов малой амплитуды, поступающих от первичных преобразователей (тензорезисторов, тензодатчиков и т.д.,) с заданным коэффициентом усиления по напряжению.
Для работы с датчиками с разными коэффициентами преобразования в усилителях предусмотрена возможность изменения (нормирования) коэффициента преобразования нормализованного значения выходного напряжения. Для компенсации постоянного смещения (начального разбаланса тензомоста или тензодатчика), приведенного ко входу, предусмотрен алгоритм автоматической подстройки.
Конструктивно усилители представляют собой моноблок с внешним источником питания. Усилители имеют 4 независимых канала с дифференциальным входом и индивидуальной настройкой параметров. Каждый канал имеет ФНЧ, снижающий уровень шума вне полосы рабочих частот. Для контроля режимов работы усилители имеют набор кнопок управления и светодиодных индикаторов на передней панели. Также, предусмотрена возможность управления режимами работы усилителя через стандартные интерфейсы USB и Ethernet с помощью утилиты для ПК.

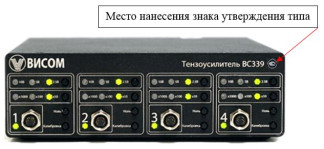

Внешний вид передней панели усилителей и место нанесения знака утверждения типа представлены на рисунке 1. Внешний вид задней панели усилителей и места для пломбировки и нанесения заводского номера представлены на рисунке 2. Защита от несанкционированного доступа предусмотрена в виде разрывных наклеек, закрывающих винты крепления и соединяющих заднюю панель усилителей с верхней и нижней частями корпуса.
Место нанесения знака утверждения типа
Места нанесения разрывных наклеек
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Параметр | Значение | ||
| Диапазон входного напряжения, мВ | ±1000 | ±100 | ±10 |
| Коэффициент усиления по напряжению | 10 | 100 | 1000 |
| Диапазон выходного напряжения, В | ±10 | ||
| Диапазон рабочих частот, Г ц | от 0 до 20 000 Гц | ||
| Предел допустимой относительной погрешности коэффициента усиления на частоте 1000 Гц, % | ±1 | ||
| Неравномерность частотной характеристики выходного сигнала в диапазоне рабочих частот, относительно значения на частоте 1000 Гц, дБ | ±0,1 | ||
| Напряжение питания тензорезистивной цепи, В | 2,5; 5; 10 | ||
| Предел допустимой относительной погрешности установки напряжения питания тензорезистивной цепи, % | ±0,25 | ||
| Максимальный ток тензорезистивной цепи, мА | 50 | ||
| Количество каналов, шт. | 4 | ||
| Тип входов | Дифференциальный | ||
| Параметр | Значение |
| Напряжение питания постоянного тока от внешний AC-DC адаптер усилителя, В | 15 |
| Потребляемая мощность, ВА, не более | 10 |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Габаритные размеры (высота х ширина х длина), мм, не более | 50х150х230 |
| Вес, кг, не более | 0,7 |
наносится на переднюю панель усилителя лазерной гравировки или с помощью самоклеящейся пленки и на титульные листы эксплуатационных документов типографским способом.
Таблица 3 - Комплектность усилителя
| Наименование | Обозначение | Кол-во, шт. |
| Тензоусилители ВС-339 | ВАПМ.339.00.00 | 1 |
| ПО VisTenzo | VisTenzo | 1 |
| Руководство по эксплуатации | ВАПМ.339.00.00 РЭ | 1 |
| Паспорт | ВАПМ.339.00.00 ПС | 1 |
| Методика поверки | ВАПМ.339.00.00МП | 1 |
приведены в разделе 4 Руководства по эксплуатации ВАПМ.339.00.00 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц» ВАПМ.339.00.00 ТУ «Технические условия «Тензоусилители ВС-339».
| Зарегистрировано поверок | 19 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
