| Номер в госреестре | 83155-21 |
| Наименование СИ | Расходомеры - счетчики газа взрывозащищенные |
| Обозначение типа СИ | РСГВ |
| Изготовитель | Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры - счетчики газа взрывозащищенные РСГВ (далее - расходомеры) предназначены для измерений объемного расхода и объема прошедших через расходомер различных газов при отборе проб этих газов.
Принцип действия расходомеров - тепловой, основан на нагреве потока газа источником тепловой энергии, создающим в потоке разность температур, зависящую от скорости потока и температуры нагрева. Далее, по разности температур и удельной теплоемкости измеряемой среды, определяется расход. Значение объема рассчитывается расходомером на основании результатов прямых измерений объемного расхода газа и времени.
Расходомеры выпускаются в следующих модификациях: РСГВ-1, РСГВ-2, РСГВ-3, РСГВ-4, РСГВ-5, которые отличаются диапазоном измерений объема и объемного расхода, пределами допускаемой относительной погрешности измерений объема и объемного расхода.
Расходомеры предназначены для измерений объемного расхода и измерений объема азота, воздуха, аргона, гелия, метана (природного газа).
Расходомеры имеют взрывонепроницаемую оболочку внутри которой размещены: блок питания, регулятор расхода, контроллер, устройство отображения, устройство обогрева. Передняя панель оболочки представляет собой съемную крышку, на которой расположено смотровое окно устройства отображения и четыре кнопки управления. С помощью устройства отображения и кнопок управления пользователь задает требуемый расход и объем газа, который необходимо пропустить через расходомер.
На боковой стенке взрывонепроницаемой оболочки установлены четыре ввода кабельных, дренажное вентиляционное устройство и заглушка. Кабельные вводы обеспечивают электрические подключения расходомера и фиксируют трубки входа и выхода внутрь оболочки газа.
Измерительная информация выводиться на устройство отображения и передается по интерфейсу RS485.
Заводские номера расходомеров наносятся на маркировочную табличку, расположенную на боковой стенке корпуса расходомера типографским методом.
Общий вид расходомеров и схема пломбирования корпуса от несанкционированного доступа представлены на рисунке 1.
Нанесение знака поверки на корпус расходомера не предусмотрено.

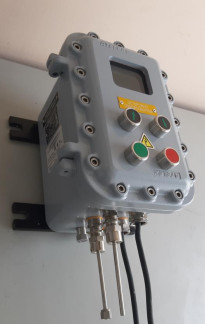

Рисунок 1 - Общий вид расходомеров и схема пломбирования корпуса
Расходомеры имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- обработка измерительной информации от регулятора массового расхода;
- расчет отобранного объема пробы, приведение значений объема и объемного расхода к нормальным условиям;
- защита и контроль метрологически значимых частей программы и сохраненных
данных;
- осуществляет идентификацию ПО;
- по протоколу RS485 обеспечивает передачу сервисной и статусной информации о состоянии результатов измерений.
- контроль целостности программных кодов ПО, настроечных и калибровочных констант.
Влияние ПО учтено при нормировании метрологических характеристик.
Расходомер имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RSGV |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | ||||
| РСГВ-1 | РСГВ-2 | РСГВ-3 | РСГВ-4 | РСГВ-5 | |
| Диапазон измерений объемного расхода | от 4,00 до 40,00 см3/мин | от 50,0 до 500,0 см3/мин | от 0,500 до 5,000 дм3/мин | от 2,00 до 20,00 дм3/мин | от 5,00 до 50,00 дм3/мин |
| Диапазон измерений объема | от 20,00 до 99999 см3 | от 0,2500 до 999,9 дм3 | от 2,500 до 9999 дм3 | от 10,00 до 9999 дм3 | от 25,00 до 9999 дм3 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, %, при температуре окружающего воздуха: | |||||
| от -30 до -20 0С включ. | +2,5 | +4,0 | - | ||
| св. -20 до 0 0С включ. | +2,0 | +3,0 | - | ||
| св. 0 до +10 0С включ. | +1,5 | +2,0 | - | ||
| св. +10 до +30 0С включ. | +1,0 | ||||
| св. +30 до +50 0С | +1,5 | ±2,0 | - | ||
| 1) Значение объемного расхода приведено к температуре 20,0 0С и атмосферному давлению 101,325 кПа | |||||
Таблица 3 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Цена делений измерений объемного расхода для модификаций: - РСГВ-1 - РСГВ-2 - РСГВ-3 - РСГВ-4 - РСГВ-5 | 0,01 см3/мин 0,1 см3/мин 0,001 дм3/мин 0,01 дм3/мин 0,01 дм3/мин |
| Время прогрева, мин, не более | 60 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания переменным током частотой 50±1 Гц, В | от 207 до 253 |
| Потребляемая электрическая мощность, Вт, не более | 500 |
| Назначенный срок службы, лет, не менее | 10 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, | 24000 |
| Время непрерывной работы, ч, не менее | 24 |
| Маркировка взрывозащиты | 1Ex d ПВ+Н2 T6 Gb X |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) | IP66 |
| Выходной интерфейс связи | RS485 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон температуры окружающей среды, оС - относительная влажность окружающей среды, % - диапазон атмосферного давления, кПа | от -30 до +50 от 10 до 98 от 84,0 до 106,7 |
| Диапазон рабочего давления газа на входе расходомера, кПа для модификаций: - РСГВ-1, РСГВ-2, РСГВ-3, РСГВ-4 - РСГВ-5 | от 100 до 300 от 300 до 500 |
| Рабочие газы1) | азот, воздух, гелий, аргон, метан (природный газ) |
| Диапазон температуры газа на входе расходомера, оС | от -30 до +50 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 350 200 260 |
| Масса, кг, не более | 14 |
| 1) В качестве рабочих газов должны использоваться инертные, не конденсируемые газы с относительной влажностью не более 80 % Расходомеры могут быть откалиброваны производителем только по одному требуемому газу. | |
наносится на маркировочную табличку, расположенную на боковой стенке корпуса, титульный лист Руководства по эксплуатации и паспорта типографским методом.
Таблица 5 - Комплектность расходомеров
| Наименование | Обозначение | Количество |
| Расходомер - счетчик газа взрывозащищенный РСГВ | ШДЕК.413324.005 | 1 шт. |
| Руководство по эксплуатации | ШДЕК.413324.005 РЭ | 1 экз. |
| Паспорт | ШДЕК.413324.005 ПС | 1 экз. |
| Методика поверки | МП 242-2442-2021 | 1 экз. |
| Взрывозащищенные кабельные вводы ATELEX серий АК, АКР, АС, НК, НН, НС, РК, СК, ТК, ТКР. Руководство по эксплуатации | АЕКВ.152325.001 РЭ | 1 экз. |
| «Устройства управления модульные серии МТ, МВ, МС с видом взрывозащиты «взрывонепроницаемая оболочка» УУМ ВО. ПРЭ | ТУ 3431-00515232514-2015 | 1 экз. |
| Копия сертификата соответствия ТР ТС 012/2011 | - | 1 экз. |
| Заглушка взрывозащищенная ATELEX серии Т, модификации 20T 1) | - | 1 шт. |
| 1) Опция. Заглушка поставляется по запросу потребителя и определяется на этапе формирования заказа на поставку расходомера. | ||
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ШДЕК.413324.005 ТУ «Расходомер - счетчик газа взрывозащищенный РСГВ. Технические условия»
