| Номер в госреестре | 83158-21 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | ВПУ-Энерго М |
| Изготовитель | Общество с ограниченной ответственностью "РКС-Энерго" (ООО "РКС-Энерго"), Ленинградская область, г. Всеволожск |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

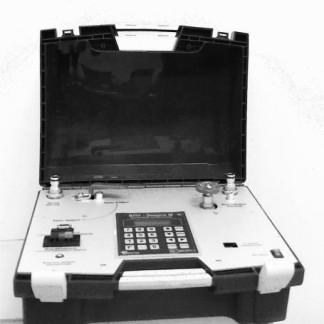

Установки поверочные ВПУ-Энерго М (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема и/или массы жидкости в потоке, объемного и/или массового расходов жидкости, измерений температуры жидкости.
Принцип действия установок основан на измерении объема и/или массы жидкости в потоке, объемного и/или массового расходов жидкости преобразователем расхода с последующей обработкой результатов измерений, хранением в памяти установок результатов измерений, передачей информации на устройства индикации и внешним устройствам, измерении температуры жидкости и интервалов времени.
Установки состоят из преобразователя расхода, гидравлического тракта рабочего контура и системы управления, сбора, обработки, индикации и передачи информации. Опционально в состав могут входить термопреобразователи сопротивления, средства измерений условий окружающей среды (измеритель-регистратор параметров микроклимата регистрационный номер 76454-19, измеритель комбинированный Testo 175-H1, Testo 176-H1, Testo 176-P1, Testo 176-H2 регистрационный номер 48550-11, измеритель параметров микроклимата Метеоскоп-М регистрационный номер 32014-11), оптосчитыватель, смартфон.
Поверяемое средство измерений не снимается с места эксплуатации, а его гидравлический тракт вводным трубопроводом (шлангом) подключается к гидравлическому тракту рабочего контура установки. Жидкость проходит через поверяемое средство измерений, вводный трубопровод (шланг) установки, гидравлический тракт рабочего контура установки, и далее, либо в сток, либо в накопительный бак.
При необходимости демонтажа рабочих средств измерений из их гидравлического тракта, жидкость может подаваться в гидравлический тракт рабочего контура и средств измерений от автономных блоков хранения и подачи жидкости.
Система управления, сбора, обработки, индикации и передачи информации обеспечивает управление работой установки (в автоматическом, полуавтоматическом, ручном режимах), сбором показаний с поверяемого средства измерений с использованием оптоэлектронного узла съема сигналов или частотных (импульсных) выходов поверяемого средства измерений или при помощи видеокамеры или фотокамеры смартфона, обработкой, хранением, формированием и выводом информации на устройства индикации и передачей данных (протоколов, отчетов и т.п.) внешним устройствам.
Установки имеют исполнение базовое или заказное. В исполнении заказном по заказу могут не устанавливаться дисплей, клавиатура, трубопроводная арматура.
Заводской номер наносится на маркировочную табличку, закрепленную на корпусе установки, методом термопечати или лазерной гравировки или фотохимическим методом.
Пломбировка установок осуществляется с помощью самоклеящихся пломб со знаком поверки или давлением на мастику, расположенную в пломбировочной чашечке винта крепления. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
рег. номер зав. №
>
• j Установка
Сергия поверочная
групп* комп^ни ВПУ-Энерго М
ООО «РКС-Энерго», г. Санкт-Петербург
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение установок встроенное и автономное.
Встроенное программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации, передачи на внешние устройства, защиты от несанкционированного доступа к работе и данным установки.
Программное обеспечение установок встроенное в микросхемы системы управления, сбора и обработки информации, не изменяемое и не считываемое.
Автономное программное обеспечение, установленное на смартфоны, планшеты и т.п., предназначено для обработки массивов информации, обеспечивает связь с установкой.
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VPU-Energo-P |
| Номер версии (идентификационный номер) ПО* | не ниже 17.04.20 |
| Цифровой идентификатор ПО | - |
| * - конкретный номер версии указывается в формуляре на установку | |
Таблица 2 - Идентификационные данные автономного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РКС Энерго |
| Номер версии (идентификационный номер) ПО* | не ниже 1.3 |
| Цифровой идентификатор ПО | - |
| * - конкретный номер версии указывается в формуляре на установку | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведений) объемного (массового) расхода, м3/ч (т/ч)1} | от 0,005 до 10 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема (массы) жидкости в потоке и объемного (массового) расхода жидкости, %1) | ±0,22), ±0,5, ±0,75, ±1,0, ±1,5 |
| Диапазон измерений температуры жидкости установки, °С3) | от +5 до +90 |
| Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С3) | ± 0,4 |
| 1) - конкретное значение указано в паспорте на установку; 2) - для диапазона объемного (массового) расхода от 0,01 м3/ч (т/ч); 3) - опционально. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN 4 до DN 25 |
| Измеряемая среда | жидкость |
| (вода водопроводная) | |
| Температура измеряемой среды, С | от +5 до +90 |
| Избыточное давление измеряемой среды, МПа, не более | 0,8 |
| Диапазон измерений интервалов времени, с | от 10 до 3600 |
| Напряжение питания, В | |
| - переменного тока | 220±22 |
| - постоянного тока | от 3 до 24 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 10 |
| Частота импульсов частотно-импульсного сигнала, Гц | от 0,1 до 300 |
| Габаритные размеры заказного исполнения, мм, не более | |
| - высота | 120 |
| - ширина | 250 |
| - длина | 260 |
| Габаритные размеры базового исполнения, мм, не более | |
| - высота | 200 |
| - ширина | 350 |
| - длина | 400 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 5 до 50 |
| - относительная влажность, % | от 30 до 95 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 30000 |
наносится на маркировочную табличку, закрепленную на лицевой части панели, методом термопечати или лазерной гравировки или фотохимическим методом, и в верхней части по центру титульного листа формуляра и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Установка поверочная | ВПУ-Энерго М | 1 шт. |
| Формуляр | РКЦП.407300.010 ФО | 1 экз. |
| Руководство по эксплуатации | РКЦП.407300.010 РЭ | 1 экз. |
| Методика поверки | МП 1307-1-2021 | 1 экз. |
приведены в разделе «Подготовка установки к использованию» руководства по эксплуатации установок поверочных ВПУ-Энерго М.
Приказ Росстандарта от 07.02.2018 № 256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 4213-010-38136191-20 (РКЦП.407300.010ТУ) «Установки поверочные ВПУ-Энерго М. Технические условия».
