| Номер в госреестре | 83161-21 |
| Наименование СИ | Пробники токовые |
| Обозначение типа СИ | TCP300A |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники токовые TCP300A (далее - пробники) предназначены для бесконтактного измерения силы постоянного и переменного электрического тока высокой частоты.
Принцип действия пробников основан на комбинации бесконтактного трансформатора тока с ферромагнитным сердечником и преобразователя Холла.
Пробники используются совместно с усилителями TCPA300 (далее - усилители). Измеряемый электрический ток пропускается в окно раздвижных клещей пробника, и с несимметричного выхода пробника поступает на вход усилителя, в котором осуществляется масштабное преобразование силы тока в пропорциональное электрическое напряжение. К выходу усилителя может быть подключен осциллограф (вольтметр и другая измерительная аппаратура) с входным сопротивлением 50 Ом. Если осциллограф имеет входное сопротивление
1 МОм, то следует присоединить к его входу согласованную проходную нагрузку 50 Ом.
Пробники имеют две модификации TCP305A и TCP312A, различающиеся коэффициентами преобразования силы тока в напряжение и временем нарастания переходной характеристики (верхней частотой полосы пропускания).

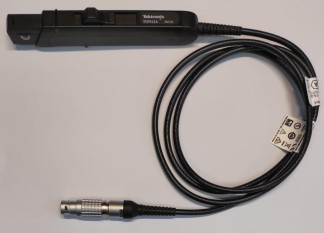

Усилители взаимозаменяемы и могу использоваться с любой модификацией пробников. Конструкция пробников имеет форму «пистолета», на конце «ствола» которого находятся раздвижные клещи. Общий вид пробников с указанием места нанесения знака утверждения типа и знака поверки на боковой стороне корпуса показан на рисунке 1. Обозначение модификации пробника нанесено на верхнюю сторону корпуса. Уникальный заводской (серийный) номер пробника имеет буквенно-цифровое обозначение в виде «СХХХХХХ», где буква «С» идентифицирует завод-изготовитель, а после буквы следуют 6 цифр (от 0 до 9). Заводской номер указан на самоклеющейся этикетке, размещенной на нижней стороне корпуса пробника. Фрагмент нижней стороны корпуса пробника с этикеткой представлен на рисунке 2.
Усилители выполнены в форме моноблока, общий вид усилителей показан на рисунке 3. В конструкции пробников и усилителя отсутствуют элементы регулировки и подстройки, доступные пользователю, их пломбирование не предусмотрено.
Метрологические и технические характеристики представлены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование | Значение | |
| Модификация | TCP305A | TCP312A |
| Коэффициент преобразования силы тока в напряжение K, А/В | 5; 10 | 1; 10 |
| Минимальное значение измеряемой силы тока, мА | 5 | 1 |
| Максимальное значение измеряемой силы тока, А | ||
| постоянный ток | 50 | 30 |
| синусоидальный ток (скз) | 35 | 21 |
| импульсный ток (амплитуда) | 50 | 50 |
| Пределы допускаемой относительной погрешности коэффициента преобразования постоянного тока, % 1,2) | ±3 | |
| Время нарастания переходной характеристики, нс, не более 3) | 7 | 3,5 |
| Верхняя частота полосы пропускания, МГц, не менее 4,5) | 50 | 100 |
| Время задержки сигнала, нс 6,7) | 19 | 17 |
| о тока - верхняя частота полосы ки бель из комплекта поставки | ||
| 1) при температуре окружающего воздуха от +10 °С до +50 °С 2) суммарная погрешность пробника с усилителем 3) по уровням (10/90) % амплитуды фронта импульса 4) по уровню -3 дБ от коэффициента преобразования постоянног 5) расчетные значения по формуле Fmax = 0,35/т, где Fmax [ГГц] пропускания, т [нс] - время нарастания переходной характеристи 6) от токового входа пробника, включая пробник, усилитель и ка 7) типовое справочное значение | ||
| Наименование | Значение |
| Габаритные размеры пробников, мм | |
| длина | 200 |
| ширина | 16 |
| высота | 32 |
| Масса пробников, г, не более | 150 |
| Максимальный диаметр провода в окне раздвижных клещей, мм | 3,8 |
| Длина соединительного кабеля пробников, м | 1,5 |
| Габаритные размеры усилителей, мм | |
| длина | 173 |
| ширина | 91,4 |
| высота | 167 |
| Масса усилителей, кг, не более | 1,14 |
| Напряжение электросети усилителей, В | от 90 до 264 |
| Частота электросети усилителей, Гц | от 47 до 440 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от 0 до +50 |
| относительная влажность воздуха (без конденсата), %, не более | |
| при температуре до +30 °C включ. | 95 |
| при температуре св. +30 °C до +50 °C включ. | 85 |
наносится на верхнюю сторону корпуса пробников в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 3.
Таблица 3 - Комплектность пробников
| Наименование и обозначение | Количество |
| Пробник токовый, модификация TCP305A/TCP312A | по заказу |
| Защитный чехол для пробника | 1 шт. |
| Провод заземляющий для пробника | 1 шт. |
| Кабель TEKPROBE | 1 шт. |
| Усилитель TCPA300 | 1 шт. по заказу |
| Кабель сетевой | 1 шт. по заказу |
| Руководство по эксплуатации 077-1183-01-1R (на компакт-диске) | 1 экз. |
приведены в разделах «Начало работы», «Органы управления» и «Справочная информация» эксплуатационного документа.
Г осударственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Ы0'16 до 100 А (приказ Росстандарта от 01.10.2018 г. № 2091) Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 г. № 3457) Техническая документация компании “Tektronix”
