Преобразователи перемещения токовихревые BN-3300XL, 83174-21

Назначение

Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СИТ.

Описание

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи перемещения токовихревые BN-3300XL имеют варианты исполнения 5,

8 мм и исполнения NSV, которые отличаются диапазонами измерений.

К преобразователям данного типа относятся преобразователи перемещения токовихревые модификации BN-3300XL исполнение 5, 8 мм заводские номера 20F01YL9, 20B00C08, 20B00C09, 20B00C0A, 20B00C0C, 20B00C0E, 20B00C0G, 20B00C0H, 20B00C0J, 20B00C0K, 20B00C0L, 20B00C0M, 20B00C0N, 20F00ETK, 20F00ETL, 20F00ETM, 20F00ETN, 20F00ETP, 20F00ETR, 20F00ETT, 20F00ETU, 20F00ETW, 20F00ETX, 20F00ETY, 20F00ETZ, 20F00EU0, 20F00EU1, 20F00EU2, 20F00EU3, 20F00EU4, 20F00EU5, 20F00EU6, 20F00EU7, 20F00EU8, 20F00EU9, 20F00EUA, 20F00EUC, 20F022DN, 20F022DP, 20F022DR, 20F022DT, 20F022DU, 20F022DW, 20F022DX, 20F022DY, 20F022DZ, 20F022E0, 20F022E1, 20F022E2, 20F022E3, 20F022E4, 20F022E5, 20F022E6, 20F022E7, 20F022E8, 20F022E9, 20F022EA, 20F022EC, 20F022ED, 20F022EE, 20F022EG, 20F022EH, 20F022EJ, 20F022EK, 20F022EL, 20F022EM, 20F022EN, 20F022EP, 20F022ER, 20F022ET, 20F022EU, 20F022EW, 20F022EX, 20F022EY, 20F022EZ, 20F022G0, 20F022G1, 20F022G2, 20F022G3, 20F022G4, 20F022G5, 20F022G6, 20F022G7, 20F022G8, 20F022G9, 20F022GA, 20F022GC,20F022GD, 20F022GE, 20F022GG, 20F022GH, 20F022GJ, 20F022GK, 20F022GL, 20F022GM, 20F022GN, 20F022GP, 20F022HH, 20F022HJ, 20F022HK, 20F022HL, 20F022HM, 20F022HN, 20F022HP, 20F022HR, 20F022HT, 20F022HU, 20F022HW, 20F022HX, 20F022HY, 20F022HZ, 20F022J0, 19I019E3, 19I019E4, 19I019E5, 19I019E6, 19I019E7, 19I019E8, 19I019E9, 19I019EA, 19I019EC, 19I019ED, 19I019EE, 19I019EG, 19I019EH, 19I019EJ, 19I019EK, 19I019EL, 19I019EM, 19I019EN, 19I019EP, 19I019ER, 19I019ET, 19I019EU, 19I019EW, 19I019EX, 19I019EY, 19I019EZ, 19I019G0, 19I019G1, 19I019G2, 19I019G3, 19I019G4, 19I019G5, 19I019G6, 19I019G7, 19I019G8, 19I019G9, 19I019GA, 19I019GC, 19I019GD, 19I019GE, 19I019GG, 19I019GH, 19I019GJ, 19I019GK, 19I019GL, 19I0196H, 19I0196J, 19I0196K, 19I0196L, 19I0196M, 19I0196N, 19I0196P, 19I0196R, 19I0196T, 19I0196U, 19I0196W, 19I0196X, 19I0196Y, 19I0196Z, 19I01970, 19I01971, 19I01972, 19I01973, 19I01974, 19I01975, 19I01976, 19I01977, 19I01978, 19I01979, 19I0197A, 19I0197C, 19I0197D, 19I0197E, 19I0197G, 19I0197H, 19J000PM, 19J000PN, 19J000PP, 19J000PR, 19J000PT, 19J000PU, 19J000PW, 19J000PX, 19J000PY, 19J000PZ, 19J000R0, 19J000R1, 19J000R2, 19J000R3, 19J000R4, 19J000R5, 19J000R6, 19J000R7,19J000R8, 19J000R9, 19J000RA, 19J000RC, 19J000RD, 19J000RE, 19J000RG, 19J000RH, 19J000RJ, 19J000RK, 19J000RL, 19J000RM, 19J0022U, 19J0022W, 19J0022X, 19J0022Y, 19J0022Z, 19J0023A, 19J0023C, 19J0023D, 19J0023E, 19J0023G, 19J0023H, 19J0023J, 19J0023K, 19J0023L, 19J0023M, 19J0023N, 19J0023P, 19J0023R, 19J0023T, 19J0023U, 19J00230, 19J00231, 19J00232, 19J00233, 19J00234, 19J00235, 19J00236, 19J00237, 19J00238, 19J00239, 19J00K54, 19J00K55, 19J00K56, 19J00K57, 19J00K58, 19J00K59, 19J00K5A, 19J00K5C, 19J00K5D, 19J00K5E, 19J00K5G, 19J00K5H, 19J00K5J, 19J00K5K, 19J00K5L, 20B00552, 20B00553, 20B00554, 20B00555, 20F021A6, 20F021A7, 20F021A8, 20F021A9, 20F021AA, 20F021AC, 20F021AD, 20F021AE, 20F021AG, 20F021AH, 20F021AJ, 20F021AK, 20F021AL, 20F021AM, 20F021AN, 20F021AP, 20F021AR, 20F021AT, 20F021AU, 20F021AW, 20F021AX, 20F021AY, 20F021AZ, 20F021C0, 20F021C1, 20F021C2, 20F021C3, 20F021C4, 20F021C5, 20F021C6, 20F021C7, 20F021C8, 20F021C9, 20F021CA 20F021CC, 20F021CD, 20F021CE, 20F021CG, 20F021CH, 20F021CJ, 20F021CK, 20F021CL, 20F021CM, 20F021CN, 20F021CP, 20F021CR, 20F021CT, 20F021CU, 20F021CW, 20F021CX, 20F021CY, 20F021CZ, 20F021D0, 20F021D1, 20F021D2, 20F021D3, 20F021D4, 20F021D5, 20F021D6, 20F021D7, 19I01G92, 19I01G93, 19I01G94, 19I01G95, 19I01G96, 19I01G97, 19I01G98, 19I01G99, 19I01G9A, 19I01G9C, 19I01G9D, 19I01G9E, 19I01GYP, 19I01GYR, 19I01GYT, 19I01GYU, 19I01GYW, 19I01GYX, 19I01GYY, 19I01GYZ, 19I01GZ0, 19I01GZ1, 19I01GZ2, 19I01GZ3, 19I01GZ4, 19I01GZ5, 19I01GZ6, 19I01GZ7, 19I01GZ8, 19I01GZ9, 19I01GZA, 19I01GZC, 19I01GZD, 19I01GZE, 19I01GZG, 19I01GZH, 19I01GZJ, 19I01GZK, 19I01GZL, 19I01GZM, 19I01GZN, 19I01GZP, 19I01GX9, 19I01GXA, 19I01GXC, 19I01GXD, 19I01GXE, 19I01GXG, 19I01GXH, 19I01GXJ, 19I01GXK, 19I01GXL, 19I01GXM, 19I01GXN, 19I01GXP, 19I01GXR, 19I01GXT, 19I01GXU, 19I01GXW, 19I01GXX, 19I01GXY, 19I01GXZ, 19I01GY0, 19I01GY1, 19I01GY2, 19I01GY3, 19I01GY4, 19I01GY5, 19I01GY6, 19I01GY7, 19I01GY8, 19I01GY9, 19I02DXP, 19I02DXR, 19I02DXT, 19I02DXU, 19I02DXW, 19I02DXX, 19I02DXY, 19I02DXZ, 19I02DY0, 19I02DY1, 19I02DY2, 19I02DY3, 19I02DY4, 19I02DY5, 19I02DY6, 19I02DY7, 19I02DY8, 19I02DY9, 19I02DZ1, 19I02DZ2, 19I02DZ3, 19I02DZ4, 19I02DZ5, 19I02DZ6, 19I02DZ7, 19I02DZ8, 19I02DZ9, 19I02DZA, 19I02DZC, 19I02DZD, 19I02DZE, 19I02DZG, 19I02DZH, 19I02DZJ, 19I02DZK, 19I02DZL, 19I02DZM, 19I02DZN, 19I02DZP, 19I02DZR, 19I02DZT, 19I02DZU, 19I02DZW, 19I02DZX, 19I02DZY, 19I02DZZ, 19I02E00, 19J0062T, исполнение NSV заводские номера 20D01LMT, 20D01LMU, 20D01LMW, 20D01LMX, 20D01LMY, 20D01LMZ, 20C02C8G, 20C02C8H, 20C02C8J, 20C02C8K, 20C02C8L, 20C02C8M, 20C02CA2, 20C02CA3, 20C02CA4, 20C02CA5, 20C02CA6, 20C02CA7, 20D00D3N, 20D00D3P, 20D00D3R, 20D00D3T, 20D00D3U, 20D00D3W, 20D00D3X, 20D00D3Y, 20D00D3Z, 20D0040, 20D0041, 20D0042, 20D0043, 20D0044, 20D0045, 20D0046, 20D0047, 20D0048, 20D00D49, 20D00D4A, 20D00D4C, 20D00D4D, 20D00D4E, 20D00D4G, 20D00D4H, 20D00D4J, 20D00D4K, 20D01LEJ, 20D01LEK, 20D01LEL, 20D01LEM, 20D01LEN, 20D01LEP, 20D01LER, 20D01LET, 20D01LEU, 20D01LEW, 20C02C7A, 20C02C7C, 20C02C7D, 20C02C7E, 20C02C7G, 20C02C7H, 20C02C7J, 20C02C7K, 20C02C7L, 20C02C7M, 20C02C7N, 20C02C7P, 20C02C7R, 20C02C7T, 20C02C7U, 20C02C75, 20C02C76, 20C02C77, 20C02C78, 20C02C79, 20D00D4N, 20D00D4P, 20D00D4R, 20D00D4T, 20D00D4U, 20D00D4W, 20D00D4X, 20D00D4Y, 20D00D4Z, 20D00D50, 20D00D51, 20D00D52, 20D00D53, 20D00D54, 20D00D55, 20D00D5R, 20D00D5T, 20D00D5U, 20D00D5W, 20D00D5X, 20D00D5Y, 20D00D5Z, 20D00D60, 20D00D61, 20D00D62, 20D00D63, 20D00D64, 20D00D65, 20D00D66, 20D00D67, 20D00D57, 20D00D58, 20D00D59, 20D00D5A, 20D00D5C, 20D00D5D, 20D00D5E, 20D00D5G, 20D00D5H, 20D00D5J, 20D00D5K, 20D00D5L, 20D00D5M, 20D00D5P, 20D00GA9, 20A029XX, 20A029XY, 20A029XZ, 20A029Y0, 20B006LK, 20B006LL, 20B006LM, 20B006LN, 20B006L3, 20B006L4, 20B006L5, 20B006L6, 20B000PT, 20B000PU, 20B000R4, 20B000R5, 20B000R6, 20B000R7, 20D01KX8,

20D01KX9, 20D01KXA, 20D01KXC, 20D01KXD, 20D01KXE, 20D01KXG, 20D01KXH, 20D01KXJ, 20D01KXK, 20D01KXL, 20D01KXM, 20D01KXN, 20D01KXP, 20D01KXR, 20D01KXT, 20C026GD, 20C026GE, 20C026GG, 20C026GH, 20C026GJ, 20C026GK, 20C026GL, 20C026GM, 20C026GN, 20C026GP, 20C026GR, 20C026GT, 20C026GU, 20C026GW, 20C026GX, 20C026GY, 20C026H0, 20C026H1, 20C026H2, 20C026H3, 20C026H4, 20C026H5, 20C026H6, 20C026H7, 20C026H8, 20C026H9, 20C026HA, 20C026HC, 20C026HD, 20C026HE, 20C026HG, 20C026HH, 20D006CL, 20D006CM, 20D006CN, 20D006CP, 20D006J7, 20D006J8, 20D006J9, 20D006JA, 20D006JC, 20D006JD, 20D006JE, 20D006JG, 20D006JH, 20D006JJ, 20D006JK, 20D006JL, 20D006JM, 20D006JN, 20D006JP, 20D006JR, 20D006JT, 20D006JU, 20D006JW, 20D006JX, 20D00EXC, 20D006CR, 20D006CU, 20D006CW, 20D008AM, 20D008AN, 20D008AP, 20D008AR, 20D008AT, 20D008AU, 20D008AW, 20D008AX, 20D008AY, 20D008AZ, 20D008C0, 20D008C1, 20D008C2, 20D008C3, 20D008C4, 20D008C5, 20D008C6, 20D008C7, 20D008C8, 20D008C9, 20D008CZ, 20D008D0, 20D008D1, 20D008D2, 20D008D3, 20D008D4, 20D008D5, 20D008D6, 20D008D7, 20D008D8, 20D008D9, 20D008DA, 20D008DC, 20D008DD, 20D008DE, 20D008DG, 20D008DH, 20D008DJ, 20D008DK, 20D008DL, 2D006E8, 2D006E9, 2D006EA, 2D006EC, 20A02A7A, 20A02A7C, 20A02A7D, 20A02A7E, 20A02A7G, 20A02A7H, 20A02A7J, 20A02A7K, 20A02A7L, 20A02A7M, 20A02A72, 20A02A73, 20A02A74, 20A02A75, 20A02A76, 20A02A77, 20A02A78, 20A02A79, 20B0009A, 20B0009C, 20B0009D, 20B0009E.

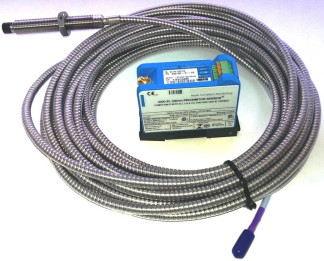

Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 1.5 руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы «Bently Nevada, LLC», США
