Измерители сопротивления изоляции SEW IN, 83178-21

83178-21

Измерители сопротивления изоляции SEW IN (далее - измерители) предназначены для измерения электрического сопротивления изоляции.

Документы
Карточка СИ
Номер в госреестре 83178-21
Наименование СИ Измерители сопротивления изоляции
Обозначение типа СИ SEW IN
Изготовитель Standard Electric Works Co., Ltd., Тайвань
Год регистрации 2021
Срок свидетельства 27.09.2026
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Измерители сопротивления изоляции SEW IN (далее - измерители) предназначены для измерения электрического сопротивления изоляции.

Описание

Принцип работы измерителей основан на измерении силы тока, создаваемого при подаче испытательного напряжения на исследуемую цепь, и вычислении сопротивления цепи после аналогово-цифрового преобразования. Значения измеряемых величин отображаются на жидкокристаллическом дисплее в соответствующей размерности.

Конструктивно измерители выполнены в пластмассовых корпусах портативного исполнения с батарейным питанием.

Измерители выпускаются в ряде модификаций, отличающихся диапазонами измеряемого сопротивления изоляции и испытательного напряжения, габаритными размерами, а также набором дополнительных измерительных функций.

Измерители имеют 8 модификаций: 4305 IN, 4310 IN, 6213A IN, 6305 IN, 6305A IN, 6310 IN, 8005 IN, 8010 IN.

Модификации 8005 IN, 8010 IN дополнительно имеют функцию измерения сопротивления низкоомных цепей и режим проверки целостности цепи.

Модификации 8005 IN, 8010 IN имеют режим измерения емкости.

Все модификации, за исключением 6213 A IN, имеют режим измерения постоянного и переменного напряжения.

Все модификации, за исключением 8005 IN и 8010 IN, имеют функцию вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR).

На верхней (лицевой) панели измерителей расположены: жидкокристаллический дисплей, органы управления, клеммы для подключения измерительных проводов (у модификаций 8005 IN и 8010 IN клеммы расположены на верхней панели), разъем интерфейса передачи данных (модификации 6305 IN, 6305A IN, 6310 IN), разъем подключения зарядного устройства аккумуляторной батареи (модификация 6305 IN).

На задней панели измерителей расположен отсек батарейного питания и заводской (серийный) номер в виде наклейки.

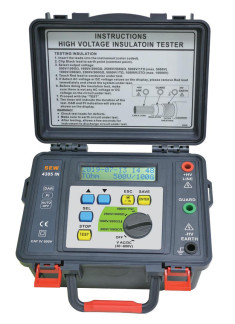

Общий вид измерителей, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1 - 4. Пломбирование измерителей не предусмотрено.

Б

Программное обеспечение

Программное обеспечение (ПО) измерителей записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. В модификациях 8005 IN, 8010 IN возможность отображения версии программного обеспечения не предусмотрена.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии1) (идентификационный номер ПО)

не ниже 1.00

Примечания:

1) ПО модификаций 8005 IN, 8010 IN идентификационного номера не имеет

Технические характеристики

Таблица 2 - Метрологические характеристики 4305 IN, 4310 IN

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В

-    модификация 4305 IN

-    модификация 4310 IN

500, 1000, 2500, 5000 1000, 2500, 5000, 10000

Верхний предел измерений сопротивления изоляции, ГОм

- при испытательном напряжении 500 В

100

- при испытательном напряжении 1000 В

200

- при испытательном напряжении 2500 В

500

- при испытательном напряжении 5000 В

1000

- при испытательном напряжении 10000 В

2000

Разрешение (Rr)

- в диапазоне от 0 до 999 МОм

1 МОм

- в диапазоне от 1 до 9,99 ГОм

0,01 ГОм

- в диапазоне от 10 до 99,9 ГОм

0,1 ГОм

- в диапазоне от 1 00 до 999 ГОм

1 ГОм

- в диапазоне от 1 до 2 ТОм

0,01 ТОм

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм

±(0,05^Шм+5^г)

Измерение напряжения

Диапазон измерений напряжения постоянного тока, В

от ±30 до ±600

Диапазон измерений напряжения переменного тока1), В

от 30 до 600

Разрешение, В

1

Пределы допускаемой абсолютной погрешности

измерения напряжения постоянного и переменного тока, В

±(0,02-иШм+3)

Примечания:

■R-изм - измеренное значение сопротивления изоляции, МОм

Rr - разрешение для данного диапазона измерений, МОм

Иизм - измеренное значение напряжения, В

1) При номинальной частоте переменного напряжения 50 или 60 Гц

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В

от 500 до 10000 с шагом 500

Верхний предел измерений сопротивления изоляции, ГОм - при испытательном напряжении до 1000 В

50

- при испытательном напряжении до 2500 В

125

- при испытательном напряжении до 5000 В

250

- при испытательном напряжении до 10000 В

500

Разрешение (Rr)

- в диапазоне от 0 до 0,099 ГОм

0,001 МОм

- в диапазоне от 0,1 до 0,999 ГОм

0,01 МОм

- в диапазоне от 1 до 9,99 ГОм

0,1 МОм

- в диапазоне от 10 до 500 ГОм

1 МОм

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм

±(0,05- Rизм+2 • Rr)

Примечания:

■R-изм - измеренное значение сопротивления изоляции, МОм Rr - разрешение для данного диапазона измерений, МОм

Таблица 4 - Метрологические характеристики 6305 IN, 6305A IN, 6310 IN

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В

- модификации 6305 IN, 6305A IN

500, 1000, 2500, 5000

- модификация 6310 IN

1000, 2500, 5000, 10000

Верхний предел измерений сопротивления изоляции, ТОм

- при испытательном напряжении 500 В

1

- при испытательном напряжении 1000 В

2

- при испытательном напряжении 2500 В

5

- при испытательном напряжении 5000 В

10

- при испытательном напряжении 10000 В

20

Разрешение (Rr)

- в диапазоне от 0 до 999 МОм

1 МОм

- в диапазоне от 1 до 9,99 ГОм

0,01 ГОм

- в диапазоне от 10 до 99,9 ГОм

0,1 ГОм

- в диапазоне от 100 до 999 ГОм

1 ГОм

- в диапазоне от 1 до 9,99 ТОм

0,01 ТОм

- в диапазоне от 10 до 20 ТОм

0,1 ТОм

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции, МОм

-    при испытательном напряжении 500 В

-    в диапазоне от 0 до 100 ГОм

-    в диапазоне от 0,1 до 1 ТОм

-    при испытательном напряжении 1000 В

-    в диапазоне от 0 до 200 ГОм

-    в диапазоне от 0,2 до 2 ТОм

-    при испытательном напряжении 2500 В

-    в диапазоне от 0 до 500 ГОм

-    в диапазоне от 0,5 до 5 ТОм

-    при испытательном напряжении 5000 В

-    в диапазоне от 0 до 1000 ГОм

-    в диапазоне от 1 до 10 ТОм

-    при испытательном напряжении 10000 В

-    в диапазоне от 0 до 2000 ГОм

-    в диапазоне от 2 до 20 ТОм

±(0,05^изм+5^)

±(0,12^изм)

±(0,05^изм+5^)

±(0,12^изм)

±(0,05^изм+5^)

±(0,12^изм)

±(0,05^изм+5^)

±(0,12^изм)

±(0,05^изм+5^)

±(0,12^изм)

Измерение напряжения

Диапазон измерений напряжения постоянного тока, В

от ±30 до ±600

Диапазон измерений напряжения переменного тока1), В

от 30 до 600

Разрешение, В

1

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного и переменного тока, В

±(0,02-Цзм+3)

Примечания:

■R-изм - измеренное значение сопротивления изоляции, МОм Rr - разрешение для данного диапазона измерений, МОм Цзм - измеренное значение напряжения, В

1) При номинальной частоте переменного напряжения 50 или 60 Гц

Таблица 5 - Метрологические характеристики 8005 IN, 8010 IN

Наименование характеристики

Значение

Измерение сопротивления изоляции

Испытательное напряжение, В

-    модификация 8005 IN

-    модификация 8010 IN

50, 100, 250, 500 125, 250, 500, 1000

Наименование характеристики

Значение

Диапазон измерений сопротивления изоляции, ГОм - модификация 8005 IN

- при испытательном напряжении 50 В

от 0 до 20

- при испытательном напряжении 100 В

от 0 до 40

- при испытательном напряжении 250 В

от 0 до 100

- при испытательном напряжении 500 В

от 0 до 200

- модификация 8010 IN

- при испытательном напряжении 125 В

от 0 до 25

- при испытательном напряжении 250 В

от 0 до 50

- при испытательном напряжении 500 В

от 0 до 100

- при испытательном напряжении 1000 В

от 0 до 200

Разрешение (Rr)

- в диапазоне от 0 до 19,99 МОм

0,01 МОм

- в диапазоне от 20 до 199,9 МОм

0,1 МОм

- в диапазоне от 200 до 1999 МОм

1 МОм

- в диапазоне от 2,00 до 19,99 ГОм

0,1 ГОм

- в диапазоне от 20 до 200 ГОм

1 ГОм

Пределы допускаемой абсолютной погрешности

измерения сопротивления изоляции, МОм

±(0,03^Шм+5^г)

Измерение сопротивления цепи

Верхние пределы предел измерений

- в режиме проверки целостности цепи

20 Ом, 200 Ом, 2000 Ом

- в режиме «MQ»

20 кОм, 200 кОм, 2 МОм, 20 МОм

Разрешение (Rr)

- режим проверки целостности цепи

- в диапазоне от 0 до 19,99 Ом

0,01 Ом

- в диапазоне от 20 до 199,9 Ом

0,1 Ом

- в диапазоне от 200 до 2000 Ом

1 Ом

- режим "MQ"

- в диапазоне от 0,00 до 19,99 кОм

0,01 кОм

- в диапазоне от 20,0 до 199,9 кОм

0,1 кОм

- в диапазоне от 200 до 2000 кОм

1 кОм

- в диапазоне от 2 до 20 МОм

0,01 МОм

Пределы допускаемой абсолютной погрешности измерения сопротивления цепи, Ом

- в диапазоне от 0 до 19,99 Ом

±(0,03^Шм+0,2)

- в диапазоне от 20 Ом до 20 МОм

±(0,03^изм+3^)

Примечания:

R™ - измеренное значение сопротивления, Ом Rr - разрешение для данного диапазона измерений

Наименование характеристики

Значение

Измерение напряжения

Верхние пределы измерений напряжения постоянного тока

±200 мВ, ±2000 мВ, ±20 В, ±600 В

Верхние пределы измерений напряжения переменного тока

200 мВ, 2000 мВ, 20 В, 600 В

Разрешение (Ur)

-    в диапазоне от 0,0 до 199,9 мВ

-    в диапазоне от 200 до 2000 мВ

-    в диапазоне от 0,0 до 199,9 В

-    в диапазоне от 200 до 600 В

0,1 мВ 1 мВ 0,1 В 1 В

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного и переменного тока, В

±(0,03-иизм+5-Ц-)

Измерение емкости

Верхние пределы измерений емкости

200 нФ, 2000 нФ, 20 мкФ

Разрешение (Cr)

-    в диапазоне от 0,0 до 199,9 нФ

-    в диапазоне от 200 до 1999 нФ

-    в диапазоне от 2 мкФ до 20 мкФ

0,1 нФ 1 нФ 0,01 мкФ

Пределы допускаемой абсолютной погрешности измерения емкости, нФ

±(0,03-Сизм+5-С-)

Примечания:

Сизм - измеренное значение емкости, нФ

Cr - разрешение для данного диапазона измерений емкости, нФ

иизм - измеренное значение напряжения, В

Ur - разрешение для данного диапазона измерений

Таблица 6 - Основные технические характеристики измерителей

Наименование характеристики

Значение

Элемент питания

- модификации 4305 IN, 4310 IN

1,5 В (тип C), 8 шт; 3 В (тип CR2032), 1 шт1)

- модификация 6213A IN

1,5 В (тип C), 8 шт

- модификация 6305 IN,

12 В/2,3 Ач (аккумуляторная батарея)1)

- модификации 6305A IN, 6310 IN

1,5 В (тип C), 8 шт

- модификации 8005 IN, 8010 IN

1,5 В (тип AA), 6 шт

Масса, кг, не более

- модификации 4305 IN, 4310 IN

2,12

- модификация 6213A IN

3,60

- модификация 6305 IN,

3,76

- модификации 6305A IN, 6310 IN

4,29

- модификации 8005 IN, 8010 IN

0,65

Примечания:

1) Установлен в приборе

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более

- модификации 4305 IN, 4310 IN

250x190x127

- модификация 6213A IN

330x260x160

- модификации 6305 IN, 6305A IN, 6310 IN

330x260x160

- модификации 8005 IN, 8010 IN

221x110x57

Нормальные условия измерения:

- температура окружающего воздуха, °C

от +18 до +28

- относительная влажность, %, не более

80

Рабочие условия применения:

- температура окружающего воздуха, °C

от 0 до +40

- относительная влажность воздуха (при

температуре +35 °C), не более

80

Знак утверждения типа

наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность измерителей сопротивления изоляции SEW IN

Наименование

Обозначение

Количество, шт

Измеритель сопротивления изоляции

Модификация (по заказу):

4305 IN, 4310 IN, 6213A IN, 6305 IN, 6305A IN, 6310 IN, 8005 IN, 8010 IN

1

Комплект измерительных проводов

-

1

Комплект элементов питания

-

1

Сетевой адаптер питания (6305 IN)

-

1

Кабель USB (6305 IN, 6305A IN, 6310 IN)

-

1

Руководство по эксплуатации

-

1

Методика поверки

ПР-04-2021МП

1

Сведения о методах измерений

приведены в разделе «Назначение» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя Standard Electric Works Co., Ltd., Тайвань

83178-21
Номер в ГРСИ РФ:
83178-21
Производитель / заявитель:
Standard Electric Works Co., Ltd., Тайвань
Год регистрации:
2021
Cрок действия реестра:
27.09.2026
Похожие СИ
84413-22
84413-22
2022
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград
Срок действия реестра: 21.01.2027
85972-22
85972-22
2022
"SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР
Срок действия реестра: 28.06.2027
86348-22
86348-22
2022
Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва
Срок действия реестра: 05.08.2027
87014-22
87014-22
2022
Индивидуальный предприниматель Орлов Сергей Михайлович (ИП Орлов С.М.), г. Саратов
Срок действия реестра: 07.10.2027
87043-22
87043-22
2022
Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы"), г. Санкт-Петербург
Срок действия реестра: 11.10.2027
80928-21
80928-21
2021
CHANGZHOU CHUANGKAI ELECTRONIC CO., LTD, Китай. Адрес: Room 438, No.5-2,Taihu West Road, Xinbei District, Changzhou, Jiangsu, China
Срок действия реестра: 24.02.2026
81402-21
81402-21
2021
Компания "UNI-TREND TECHNOLOGY (CHINA) CO., LTD", Китай
Срок действия реестра: 30.03.2026
81435-21
81435-21
2021
Компания "KYORITSU ELECTRICAL INSTRUMENTS WORKS, LTD.", Япония
Срок действия реестра: 09.04.2026
82005-21
82005-21
2021
Компания "EuroSMC, S.A.", Испания
Срок действия реестра: 18.06.2026
82502-21
82502-21
2021
Общество с ограниченной ответственностью "Контакт СК" (ООО "Контакт СК"), Самарская обл., г. Самара
Срок действия реестра: 02.08.2026
