Колонки заправочные газовые (ГЗК) РМ СТАРК, 83181-21

Назначение

Колонки заправочные газовые (ГЗК) РМ СТАРК (далее по тексту - колонки) предназначены для измерений массы компримированного природного газа (далее по тексту - КПГ) при выдаче его в топливные баллоны транспортных средств, передвижных автомобильных газовых заправщиков (далее по тексту - ПАГЗ) и иных газовых баллонов и баллонных связок.

Описание

Принцип действия колонок состоит в следующем: КПГ из баллонной связки или напрямую из компрессорной установки автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к колонке. Далее через входной фильтр, а также через понижающий регулятор давления поступает на вход электромагнитного/пневматического клапана. При подаче команды о начале заправки транспортного средства, открывается электромагнитный/пневматический клапан, газ поступает в массовый счетчик-расходомер (далее по тексту - расходомер), из которого через раздаточный рукав с заправочным устройством поступает в транспортное средство. Информация о массе КПГ, прошедшего через расходомер, поступает в электронно-вычислительное устройство. На дисплее колонки отображается масса или объем отпускаемого КПГ, цена за килограмм или нормальный кубический метр и стоимость выданной дозы.

Установка показаний на цифровом табло разового учета выданной массы или объема и стоимости в положении нуля производится автоматически перед выдачей новой дозы.

Задание дозы и архивирование отпущенного количества КПГ возможно, как с пульта управления колонки (опционально), встроенного в колонку на лицевой части панели с одной стороны, или с помощью контроллера, который располагается в помещении оператора-кассира и подключается к персональному компьютеру.

Основными составляющими колонки являются:

-    корпус;

-    счетчик-расходомер массовый С4000 KG Meter производства «Compac Industries Ltd.», Новая Зеландия, считчик-расходомер массовый Micro Motion (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 45115-16), счетчик расходомер массовый ЭЛМЕТРО-Фломак (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 47266-16), расходомер массовый OPTIGAS 4010C (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 57811-14), расходомер-счетчик массовый кориолисовый Rotamass мод. RC (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 75394-19);

-    электронно-вычислительное устройство C4000 производства «Compac Industries Ltd.», Новая Зеландия;

-    запорно-регулирующая арматура (электромагнитные или пневматические клапаны, краны, регуляторы);

-    дисплей;

-    раздаточный рукав с заправочным и предохранительным устройством, выдерживающий давление не менее 24,5 МПа.

Принцип измерений, монтируемых внутри счетчиков-расходомеров массовых, основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Колонки в зависимости от исполнения отличаются:

-    количеством раздаточных рукавов;

-    номинальным массовым расходом КПГ через рукав;

-    массой;

-    количеством входных газовых линий.

ГЗК РМ СТАРК -15- 1п- 1л- ххх*

ГЗК для заправки ПАГЗ

Марка массомера

Кол-во входных газовых линий:

-    1 - одна линия;

-    2 - две линии;

-    3 - три линии.

Количество заправочных рукавов

Расход газа (15, 50, 80 кг/мин)

Модификации:

ГЗК РМ СТАРК -15-1п-1л -ххх*

ГЗК РМ СТАРК -15-1п-2л-ххх*

ГЗК РМ СТАРК -15-1п-3л-ххх*

ГЗК РМ СТАРК -15-2п-1л-ххх *

ГЗК РМ СТАРК -15-2п-2л-ххх*

ГЗК РМ СТАРК -15-2п-3л-ххх*

ГЗК РМ СТАРК -50-1п-1л -ххх*

ГЗК РМ СТАРК -50-1п-2л-ххх*

ГЗК РМ СТАРК -50-1п-3л-ххх*

ГЗК РМ СТАРК -50-2п-1л-ххх*

ГЗК РМ СТАРК -50-2п-2л-ххх*

ГЗК РМ СТАРК -50-2п-3л-ххх*

ГЗК РМ СТАРК -80-1п-1л -ххх*

ГЗК РМ СТАРК -80-1п-2л-ххх*

ГЗК РМ СТАРК -80-1п-3л-ххх*

ГЗК РМ СТАРК -80-2п-1л-ххх*

ГЗК РМ СТАРК -80-2п-2л-ххх*

ГЗК РМ СТАРК -80-2п-3л-ххх*

ГЗК РМ СТАРК -80-1п-1л -ххх* -П

*- маркировка «ххх» изменяется в соответствии с моделью массового расходомера применяемого в изделии.

Например:

•    С - Compac

•    ММ - MicroMotion

•    EL - Эльметро

•    KR - KRONE OPTIGAS

•    YG - YOKOGAWA ROTAMASS

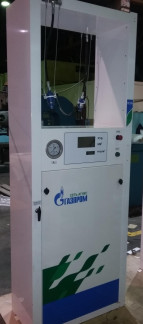

Общий вид колонок приведен на рисунке 1.

В колонке пломбируются фиксирующая крышка расходомера, и место присоединения расходомера к колонке.

Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и в виде наклейки поверителя в соответствии с рисунком 2.

Знак утверждения типа наносится на маркировочную табличку колонок фотографическим способом в соответствии с рисунком 3. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку колонок буквенно-цифровыми ударными клеймами в соответствии с рисунком 3

©1х РМ КПГ ЕНЕ

ft

Место нанесения знака утверждения типа

РМСТАРК

ООО "Центр "ПрофЭкс"

Сертификат соотВетстВия_

Максимальное давление раб. среды Диапазон температура окр. среды Отн. погрешность измерений Диапазон измерений расходов Параметры электропитания Потребляемая мощность, не более Масса, не более Маркировка взрывозащиты

24,5 ММа -40°С. +50°С ±1% кг/мин

АС 230В, 50Гц 0,3 кВт 300 кг II Gb КА Т4

/20

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) загружается в электронновычислительное устройство C4000 и выполняет функции управления клапанами, подсчетом массы или объема отпускаемого КПГ, вывода информации о массе или объема отпущенного КПГ и его стоимости на дисплей и интерфейсы связи, управления режимами работы колонок. Защита ПО обеспечивается использованием паролей доступа.

Метрологические характеристики нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в Разделе 1 «Общие указания, состав и назначение. РМ.407371.030ПС».

Нормативные документы

Постановление Правительства РФ от 16.11.2020 г. №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52.014-001-2020 Колонки заправочные газовые (ГЗК) РМ СТАРК. Технические условия.
