Расходомеры-счётчики электромагнитные Питерфлоу Т, 83188-21

83188-21
Расходомеры-счётчики электромагнитные Питерфлоу T (далее - расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Карточка СИ
Номер в госреестре 83188-21
Наименование СИ Расходомеры-счётчики электромагнитные
Обозначение типа СИ Питерфлоу Т
Изготовитель Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Термотроник Пром" (ООО "Термотроник Пром"), г. Санкт-Петербург.
Год регистрации 2021
Срок свидетельства 27.09.2026
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счётчики электромагнитные Питерфлоу T (далее - расходомеры) предназначены для измерения объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.

Описание

Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которая, в свою очередь, пропорциональна объёмному расходу жидкости. Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.

Расходомер состоит из первичного электромагнитного преобразователя расхода (далее

- 1111) и измерительного преобразователя (далее - ИП). 1111 представляет собой участок трубопровода из немагнитного материала с фланцами, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в ИП, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме. Расходомеры выпускаются только в интегральном исполнении (ИП жестко закреплен на ПП).

Расходомеры выпускаются в следующих модификациях:

-    Питерфлоу Т 1: имеют ИП, изготовленный из пластика, два импульсных выхода и коммуникационный модуль либо с интерфейсом RS-485, либо с токовым выходом 4-20 мА, в зависимости от исполнения;

-    Питерфлоу Т 3: имеют ИП, изготовленный из металла, один импульсный выход, токовый выход 4-20 мА с поддержкой HART. Опционально может быть установлен интерфейс RS-485.

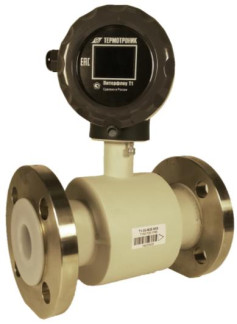

Общий вид расходомеров-счётчиков Питерфлоу Т представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

Заводской номер расходомера модификации 1 нанесен методом гравировки на фланец в соответствии с рисунком 7. Заводской номер расходомера модификации 3 нанесен методом гравировки на шильдик, размещенный на боковой стороне ИП в соответствии с рисунком 9.

а) б)

,1§Г ТЕРМОТРОНИК

Питерфлоу ТЗ-20 <t>2E-K02-316-P25-RS485

Напряжение питания: 24В    с/

Максимальное давление: 2.5 МПа Степень защиты: IP67 -40°С < Та < +А0°С

-29°С < Тс < +150°С

Место нанесения заводского номера

с/н 220491

Сделано в Р-'

Рисунок 9 - Место нанесения заводского номера на расходомер-счётчик Питерфлоу Т модификации 3

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку входных сигналов, получение измерительной информации, её отображение на дисплее, обмен информацией с внешними устройствами по интерфейсу RS-485 и HART, а также её преобразование в токовый и импульсный выходные сигналы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Идентификационное наименование ПО

Питерфлоу Т1

Piterflow T

Номер версии (идентификационный номер) ПО, не ниже

3.0

1.0

Цифровой идентификатор ПО

EA37

D0A8

Алгоритм вычисления цифрового идентификатора П(

CRC-16

CRC-16

Технические характеристики

Таблица 2 - Значения расходов в зависимости от DN расходомеров

Номинальный диаметр DN, мм

Максимальный (перегрузочный) расход, м3/ч

Номинальный расход Q3, м3/ч

Минимальный расход Q1, м3/ч

v=12,5 м/с

v=10 м/с

г=0,01 м/с

20

15

12

0,012

25

22,5

18

0,018

32

37,5

30

0,03

40

56

45

0,045

50

90

72

0,072

65

150

120

0,12

80

225

180

0,18

100

350

280

0,28

150

780

630

0,63

200

1500

1200

1,2

где v - скорость потока измеряемой жидкости, м/с

Наименование характеристики

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Пределы допускаемой относительной погрешности измерений объемного расхода и объема для расходомеров класса К021} в диапазоне от Qi до Q3, %

-

±(0,2 + 0,01 ■ Qз/Qизм2))

Пределы допускаемой относительной погрешности измерений объемного расхода и объема для расходомеров класса К053) в диапазоне от Qi до Q3, %

±(0,5 + 0,01 ■ Qз/Qизм2))

Пределы допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, %

±0,05

1} К02 - класс точности расходомера

2)    ^^изм - измеренное значение объемного расхода, м3/ч

3)    К05 - класс точности расходомера

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Параметры выходных сигналов:

- частотный, Гц

от 0 до 500

от 0 до 5000

- токовый, мА

от 4 до 20

от 4 до 20

Параметры электрического питания:

о

т

21

6

д

о

2

4

В

- напряжение постоянного тока, В

Потребляемая мощность, ВА, не более

10

Габаритные размеры, мм, не более:

- высота

600

700

- ширина

380

380

- длина

500

500

Масса, кг, не более

80

90

Максимальное рабочее давление, МПа

2,5; 4,01)

Наименование характеристики

Значение

Модификация расходомера: Питерфлоу Т 1

Модификация расходомера: Питерфлоу Т 3

Условия эксплуатации:

-    температура измеряемой жидкости, °С

для футеровки ETFE для футеровки PU

-    температура окружающей среды, °С

-    относительная влажность воздуха при 35 °С, %, не более

-    атмосферное давление, кПа

от -10 до +150 от -10 до +70 от -10 до +50

95

от 66 до 106,7

от -29 до +150 от -10 до +70 от -40 до +60

95

от 66 до 106,7

Степень защиты по ГОСТ 14254-2015

IP66

£ 1 IP IP

Средний срок службы, лет

5

Средняя наработка на отказ, ч

150000

1) в зависимости от заказа

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации, и паспорта типографским способом, и на ИП методом трафаретной печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счётчик электромагнитный Питерфлоу Т

1 шт.

Паспорт

ТРОН.407112.019 ПС

1 экз.

Руководство по эксплуатации

ТРОН.407112.019-01 РЭ2) ТРОН.407112.019-03 РЭ2)

1 экз.

Методика поверки

МП 208-019-2021

1 экз. на партию

Защитные токопроводы

2 шт.

Уплотнительные прокладки

2 шт.

Источник питания

1 шт. 1)

1)    По заказу

2)    В зависимости от модификации расходомера

Сведения о методах измерений

приведены в разделах 5, 8, 9 руководства по эксплуатации ТРОН.407112.019-01 РЭ для расходомеров модификации 1 , а также в разделе 2, 5 руководства по эксплуатации ТРОН.407112.019-03 РЭ для расходомеров модификации 3.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТР0Н.407112.019 ТУ. Расходомеры-счётчики электромагнитные Питерфлоу Т. Технические условия.

83188-21
Номер в ГРСИ РФ:
83188-21
Производитель / заявитель:
Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Термотроник Пром" (ООО "Термотроник Пром"), г. Санкт-Петербург.
Год регистрации:
2021
Cрок действия реестра:
27.09.2026
