Номер в госреестре	83196-21
Наименование СИ	Счетчики электрической энергии трехфазные многофункциональные
Обозначение типа СИ	"МИРТЕК-332-РУ"
Изготовитель	Общество с ограниченной ответственностью "МИРТЕК-КАСКАД" (ООО "МИРТЕК-КАСКАД"), г. Калуга
Год регистрации	2021
Срок свидетельства	27.09.2026
МПИ (интервал между поверками)	16 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Структура обозначения возможных исполнений счетчиков приведена ниже.

ф © © © © © © ® © © © © МИРТЕК-332-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ-Х

(Т) Тип счетчика

(2) Тип корпуса

W31 - для установки на щиток, модификация 1 W32 - для установки на щиток, модификация 2 W33 - для установки на щиток, модификация 3 D31 - для установки на DIN-рейку, модификация 1 D33 - для установки на DIN-рейку, модификация 3 D34 - для установки на DIN-рейку, модификация 4 D35 - для установки на DIN-рейку, модификация 5 SP31 - для установки на опору ЛЭП, модификация 1

(3) Класс точности

A1 - класс точности 1 по ГОСТ 31819.21 A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23 A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23

(4) Номинальное напряжение

57,7 - 57,7 В 220 - 220 В 230-230 В

(5) Номинальный (базовый) ток

1 - 1 А

5 - 5 А 10- 10 А

(6) Максимальный ток

10А - 10 А 50А - 50 А 60А - 60 А 80А - 80 А 100 А - 100 А

(7) Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

(8) Основной интерфейс

CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485

(9) Дополнительные интерфейсы CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (Нет символа) - интерфейс отсутствует

(Л}) Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС

Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС

(Тр Дополнительные функции

H - датчик магнитного поля In - дискретный вход, где n - количество входов K - реле управления нагрузкой в цепи тока L - подсветка индикатора

M - измерение параметров качества электрической энергии O - оптопорт

Qn - дискретный выход, где n - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

Перечни номеров, обозначающих модификации модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31 для считывания информации используется дистанционное индикаторное устройство. При этом первый интерфейс данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «К», оснащены встроенным контактором и дополнительно позволяют:

- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

- текущего времени и даты;

- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:

- фазных напряжений;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазных токов;

- тока нейтрали (только счетчики с символом «N» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мгновенной мощности по каждой фазе;

- реактивной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- полной мгновенной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе;

- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения);

- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения);

- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения с символом «Z» в условном обозначении);

- остаточного напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения);

- максимального значения перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики трансформаторного включения).

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65000);

- заводского номера счетчика (до 30 символов);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

Знак поверки наносится на счетчики.

Заводской номер наносится на лицевую панель счетчика.

Общий вид средства измерений, места нанесения знака поверки и схемы пломбировки от несанкционированного доступа, приведены на рисунках с 1 по 8. Общий вид дистанционного индикаторного устройства приведен на рисунке 9.

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

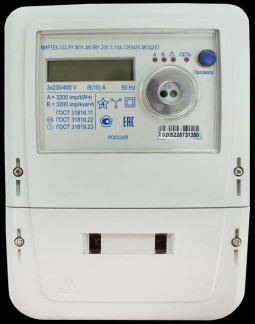

Рисунок 1 - Общий вид счетчика в корпусе типа W31

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

	Место установки пломбы
1/г-Г -	с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в счетчик на стадии его производства.

Влияние ПО на метрологические характеристики счетчиков находится в пределах, указанных в таблицах с 2 по 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT6
Номер версии (идентификационный номер) ПО	не ниже 1.0	не ниже 1.0	не ниже 1.0
Цифровой идентификатор ПО	4CB9	4FC5	FD7C
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC	CRC	CRC

Технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Символы в условном обозначении	Класс точности при измерении энергии
Символы в условном обозначении	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2
A0.2R1	0,2S	1
A0.2R2	0,2S	2

Максимальные значения стартовых токов счетчиков, в зависимости от класса точности и типа включения, приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Тип включения счетчика	Класс точности счетчика
Тип включения счетчика	1 по ГОСТ 31819.212012	0,2S по ГОСТ 31819.222012	0,5S по ГОСТ 31819.222012	1 по ГОСТ 31819.232012	2 по ГОСТ 31819.232012
Непосредственное	0,0025 1б	0,001 1б		0,0025 1б	0,005 1б
Через трансформаторы тока	0,0021Ном	0,001 1ном		0,002 1ном	0,003 1ном

Пределы погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы погрешности измерений параметров электрической энергии

Параметр	Пределы погрешности измерений для счетчиков класса точности (при измерении активной энергии)
Параметр	0,2S	0,5S	1
Частота, Гц	±0,01	±0,01	±0,01
Отклонение частоты, Гц	±0,01	±0,01	±0,01
Активная мгновенная мощность, %	±0,2	±0,5	±1
Реактивная мгновенная мощность, %	±0,2	±0,5	±1
Полная мгновенная мощность, %	±0,2	±0,5	±1
Положительное отклонение напряжения, %	±0,2	±0,4	±0,4
Отрицательное отклонение напряжения, %	±0,2	±0,4	±0,4
Напряжение, %	±0,2	±0,4	±0,4
Фазный ток, %	±0,2	±0,5	±1
Ток нейтрали, %	±0,2	±0,5	±1
Коэффициент мощности, %	±0,2	±0,5	±1

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (номинальный) ток 1б (Ihom), А	1; 5; 10
Максимальный ток 1макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности	от 0,051б (0,011ном или 0,021 ном) до 1макс (от 0,75 до 1,2) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50±7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч)	от 800 до 10000
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч)	от 800 до 10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее	0,01
Полная мощность, потребляемая каждой цепью тока при номинальном (базовом) токе, нормальной температуре и номинальной частоте, ВА, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, ВА (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет, не менее	30
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12

Глубина хранения значений электрической энергии на начало месяца, мес, не менее:

- для счетчиков с символами «А0.5», «А1»
