| Номер в госреестре | 83197-21 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | "МИРТЕК-312-РУ" |
| Изготовитель | Общество с ограниченной ответственностью "МИРТЕК-КАСКАД" (ООО "МИРТЕК-КАСКАД"), г. Калуга |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-312-РУ» (далее - счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. При появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе также индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.
Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP64.
Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.
Структура условного обозначения
ф © © © © © © ® © © © © МИРТЕК-312-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХХ-ХХ-ХХХХХХ-ХХХХХХ-ХХ-ХХХХХХХ- X
(Г) Тип счетчика
(2) Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 W3 - для установки на щиток, модификация 3 W6 - для установки на щиток, модификация 6 W6b - для установки на щиток, модификация 6b W9 - для установки на щиток, модификация 9 D1 - для установки на DIN-рейку, модификация 1 D4 - для установки на DIN-рейку, модификация 4 D5 - для установки на DIN-рейку, модификация 5 SP1 - для установки на опору ЛЭП, модификация 1 SP2 - для установки на опору ЛЭП, модификация 2 SP3 - для установки на опору ЛЭП, модификация 3
(3) Класс точности
A1 - класс точности 1 по ГОСТ 31819.21
A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23
(4) Номинальное напряжение
220 - 220 В 230-230 В
(5) Базовый ток
5 - 5 А 10- 10 А
(6) Максимальный ток
50А - 50 А 60А - 60 А 80А - 80 А 100 А - 100 А
(7) Количество и тип измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
(8) Основной интерфейс
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса
(9) Дополнительные интерфейсы CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (Нет символа) - интерфейс отсутствует
(И}) Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС
Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
(Тр Дополнительные функции
H - датчик магнитного поля In - дискретный вход, где n - количество входов K - реле управления нагрузкой в цепи тока L - подсветка индикатора
M - измерение параметров качества электрической энергии
O - оптопорт
Qn - дискретный выход, где n - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса
Vn - электронная пломба, где n - номер модификации электронных пломб Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют
@ Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
Перечни номеров, обозначающих модификации модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.
Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазного тока;
- тока нейтрали (только счетчики с символами «SS», «ST», «TT» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности;
- реактивной мгновенной мощности (только счетчики с символами «R1» или «R2» в условном обозначении);
- полной мгновенной мощности (только счетчики с символами «R1» или «R2» в условном обозначении);
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».
В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».
Знак поверки наносится на счетчики.
Заводской номер наносится на лицевую панель счетчика.

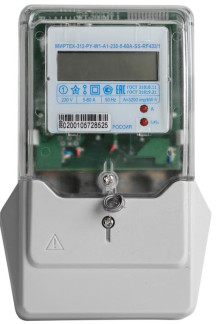

Общий вид средства измерений, места нанесения знака поверки и схемы пломбировки от несанкционированного доступа, приведены на рисунках с 1 по 12. Общий вид дистанционного индикаторного устройства приведен на рисунке 13.
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
ООО «МИРТЕК•КАСКАД»
СДЕЛАНО В РР<?СИИ MHPTEK-312-Py-SP1-A1R1^«^-S0A.ST-RF433'1-HKMOO1V3-O
| ГОСТ Э181В11-2012 ф-<ОСТ 3111021 2D12 | ® ГОСТ 31 (П 9 23 ЯЛ 2 |
| 230 V ^___" ЯО A SO to | -fa ® 1 |
| / ItMMIIIIIIIII г »я. 020*121802026 | О ЕН[ |
Место установки пломбы с оттиском энергоснабжающей организации для
/защиты от несанкционированного доступа
it?
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в счетчик на стадии его производства.
Влияние программного ПО на метрологические характеристики счетчиков находится в пределах, указанных в таблицах с 2 по 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MT2 | MT3 | MT4 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 254A | 3AC6 | 54AD |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC | CRC | CRC |
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A1 | 1 | - |
| A1R1 | 1 | 1 |
| A1R2 | 1 | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Класс точности счетчика | |||
| 1 по ГОСТ 31819.21-2012 | 1 по ГОСТ 31819.23-2012 | 2 по ГОСТ 31819.23-2012 | |
| Стартовый ток | 0,0025 1б | 0,0025 1б | 0,005 1б |
Пределы погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы погрешности измерений параметров электрической энергии
| Параметр | Пределы погрешности измерений |
| Частота, Гц | ±0,01 |
| Отклонение частоты, Гц | ±0,01 |
| Активная мгновенная мощность, % | ±1 |
| Реактивная мгновенная мощность, % | ±1 |
| Полная мгновенная мощность, % | ±1 |
| Положительное отклонение напряжения, % | ±0,4 |
| Отрицательное отклонение напряжения, % | ±0,4 |
| Напряжение, % | ±0,4 |
| Фазный ток, % | ±1 |
| Ток нейтрали, % | ±1 |
| Коэффициент мощности, % | ±1 |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение Uhom, В | 220; 230 |
| Базовый ток 1б, А | 5; 10 |
| Максимальный ток 1макс, А | 50; 60; 80; 100 |
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | от 0,05/б до 1макс (от 0,75 до 1,2) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±7,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c | ±0,5 |
| Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с | ±1 |
| Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с | ±0,15 |
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 3200 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) | от 800 до 3200 |
| Количество десятичных знаков отсчетного устройства, не менее | 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В • А (Вт), не более | 10 (2) |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «A1R1», «A1R2» | 24 36 |
| Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «А1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Интервал усреднения мощности для фиксации профиля нагрузки, мин1) | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 93 128 |
| Количество записей в журнале событий, не менее: - для счетчиков с символом «A1» - для счетчиков с символами «A1R1», «A1R2» | 384 1000 |
| Наименование характеристики | Значение |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012: - для счетчиков с символами «А1», «SP2» | 1 |
| - для счетчиков с символами «A1R1», «A1R2» | 2 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W1 | 196x122x58 |
| - W2 | 182x126x56 |
| - W3 | 202x118x75 |
| - W6 | 209x128x104 |
| - W6b | 209x128x110 |
| - W9 | 209x128x76 |
| - D1 | 131x91x70 |
| - D4 | 161x91x70 |
| - D5 | 111x91x62 |
| - SP1 | 240x165x77 |
| - SP2 | 160x110x65 |
| - SP3 | 180x165x77 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность, % | от 30 до 98 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Масса, кг, не более | 1,5 |
| Срок службы счетчика, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 220000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения | |
| мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. | |
| 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения можег быть рассчитана п° ф°рмУле А,„ = ^ ■ Д0, где I,,,.,, - «куц™ иктер- | |
| вал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале | |
| усреднения 30 мин, сут | |
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество | Примечание |
| Счетчик электрической энергии однофазный многофункциональный «МИРТЕК-312-РУ» | «МИРТЕК-312-РУ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | МИРТ.411152.169РЭ | 1 экз. | В электронном виде |
| Формуляр | МИРТ.411152.169ФО | 1 экз. | В бумажном виде |
| Методика поверки | РТ-МП-156-551-2021 | 1 экз. | В электронном виде по отдельному заказу |
| Дистанционное индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки |
| Кронштейн для крепления на опоре ЛЭП | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП |
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение «MeterTools» | - | 1 экз. | В электронном виде |
| Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.ru и свободно доступны для загрузки | |||
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.169РЭ.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
МИРТ.411152.169ТУ Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-312-РУ». Технические условия.
| Зарегистрировано поверок | 1647 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
