| Номер в госреестре | 83203-21 |
| Наименование СИ | Комплекты мер оптической плотности |
| Обозначение типа СИ | КМОП-Н-Р |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 22.09.2026 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер оптической плотности КМОП-Н-Р (далее - комплекты мер) предназначены для воспроизведения единицы оптической плотности при проведении поверки фотометров, спектрофотометров, биохимических анализаторов и других средств измерений.
Принцип действия комплекта мер основан на ослаблении светового потока за счет поглощения света раствором меры.
Комплект мер состоит из семи мер оптической плотности, каждая из которых представляет собой водный раствор нигрозина, помещенный в герметичную ампулу (кювету). Допускается поставка комплекта мер с меньшим количеством мер оптической плотности, в соответствии с заказом, но не менее 5 шт. в комплекте.
Меры из комплекта размещены в футляре.
Комплекты мер выпускаются в следующих модификациях: исполнение 1, объемом водного раствора нигрозина в мере 10 см3, и исполнение 2, объемом 25 см3.
Заводской номер наносится на каждую ампулу из комплекта мер печатным способом.
Общий вид средства измерений представлен на рисунках 1 и 2.
Пломбирование комплектов мер не предусмотрено.
Место нанесения маркировки
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических игчереиийу <ФГУП «ВНИИОФИ») /
Комплект мер оптической плотности КМОП-Н-Р
■ >«#. тт
119361, г. Москва, ул. Озерная, 46 тел. 437-56-33, факс 437-31-47 e-mail: vniiofifirnuofi.ru httpy'AvH'Hwnuofi ru

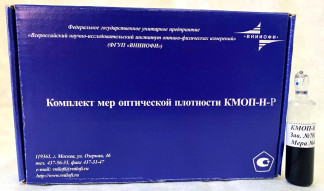

Рисунок 1 - Общий вид комплекта мер оптической плотности КМОП-Н-Р исполнения 1
Место нанесения маркировки
V Федеральна- гкударсткшюе пре0примтце
' серосайсьш, н^но-иаждомюльский «нстцпут оптшянр„тккюс ..........,..~^?Гио»и-
(ФГУП«ВНИИОФИ,0 /
Комплект мер оптической плотности КМОП-Н-Р
119361, & Москва, уя. (Ьерная, 46 тел. 437-56-33, факс 437-31-47 e-mail: \i\ih>fljiyniiofi.ru http:/Mww. vniiofi. ru
ZZZ
Знак утверждения типа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| мера № 1 | мера № 2 | мера № 3 | мера № 4 | мера № 5 | мера № 6 | мера № 7 | |
| Диапазон значений оптической плотности комплекта мер, Б | от 0,01 до 4,00 | ||||||
| Значение оптической плотности мер из комплекта, Б 1): на длине волны 546 нм на длине волны 850 нм | 0,05±0,04 0,02±0,01 | 1,00±0,25 0,28±0,10 | 1,75±0,25 0,47±0,25 | 2,25±0,25 0,61±0,25 | 2,75±0,25 0,74±0,25 | 3,00±0,50 0,78±0,25 | 3,50±0,50 0,96±0,25 |
| Пределы допускаемой абсолютной погрешности значений оптической плотности мер из комплекта, Б, не более | ±0,006 | ±0,006 | ±0,006 | ±0,010 | ±0,010 | ±0,010 | ±0,020 |
| 1) Действительные значения оптической плотности мер определяются в процессе поверки комплекта мер для конкретной длины оптического пути при длинах волн, оговоренных заказчиком, в пределах установленного спектрального диапазона. | |||||||
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Спектральный диапазон комплекта мер, нм | от 340 до 1100 | |
| Габаритные размеры: | ||
| - диаметр меры, мм, не более | 18,5 | 20,5 |
| - объем раствора в мере, см3, не менее | 10 | 25 |
| - комплект мер в футляре, (ДхШхВД), мм, не более | 190х120х80 | 190х170х90 |
| Масса одной меры, г, не более | 20 | 45 |
| Масса комплекта мер в футляре, г, не более | 260 | 550 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| - относительная влажность, %, не более | 80 | |
| - атмосферное давление, кПа | от 94 до 106 | |
| Срок службы, лет | 1 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации комплекта мер и на футляр типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер оптической плотности КМОП-Н-Р 1) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | КВФШ.201159.014 РЭ | 1 экз. |
| Паспорт | КВФШ.201159.014 ПС | 1 экз. |
| Методика поверки | МП 034.Д4-20 | 1 экз. |
| 1) Допускается поставка комплекта мер с меньшим количеством мер оптической плотности, в соответствии с заказом, но не менее 5 шт. в комплекте. | ||
приведены в эксплуатационном документе («Руководство по эксплуатации. Комплекты мер оптической плотности КМОП-Н-Р» п. 6)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 28.09.2018 № 2085 Об утверждении государственной поверочной схемы для средств измерений оптической плотности
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 27.11.2018 №2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
ГОСТ 4014-75 Красители органические. Нигрозин водорастворимый. Технические условия (с изменениями № 1, 2)
КВФШ.201159.014 ТУ. Комплекты мер оптической плотности КМОП-Н-Р. Технические условия
| Зарегистрировано поверок | 33 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
