| Номер в госреестре | 83206-21 |
| Наименование СИ | Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов |
| Обозначение типа СИ | "Minol Minometer /Zenner Caltos" |
| Изготовитель | ZENNER International GmbH & Со. KG, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 22.09.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minol Minometer /Zenner Caltos» (далее - устройство) предназначены для измерения температуры поверхности отопительного прибора и вычисления числового значения, пропорционального количеству тепловой энергии, выделяемой отопительным прибором, на основе вычислений разности температур между измеренным значением температуры и условно постоянным значением температуры окружающего воздуха.
Принцип действия устройств заключается в измерении температуры поверхности отопительного прибора и вычислении разности температур, которая интегрируется по времени с учетом коэффициентов, присущих отопительному прибору. Полученное в результате интегрирования число Е пропорционально количеству тепловой энергии, выделенной отопительным прибором.
Безразмерная величина Е вычисляется в соответствии с алгоритмом:
E = 0,001 X ( б0 ) XKQXKCX Дт,
где 1«пр - температура поверхности отопительного прибора измеренная устройством, °С;
1окр - условно постоянное значение равное плюс 20 °С;
Kq - коэффициент оценки тепловой мощности радиатора (значение должно быть указано в эксплуатационной документации конкретного устройства);
Кс - коэффициент оценки теплового контакта датчиков температуры (значение должно быть указано в эксплуатационной документации конкретного устройства);
Дт - интервал измерения, с.
Устройства состоят из датчика температуры (датчик температуры отопительного прибора) и вычислителя, размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель включает в свой состав микропроцессор, автономный источник питания, энергонезависимую память, радиопередающий модуль, оптический интерфейс и жидкокристаллический дисплей. Устройства оснащены беспроводным интерфейсом связи: оптический интерфейс и радиоканал, для передачи измерительной информации на внешние устройства.
Устройства выпускаются в одном исполнении и могут иметь две маркировки: Minol Minometer и Zenner Caltos.
При монтаже устройства датчик температуры отопительного прибора закрепляется на тепловом адаптере, который прикрепляется к отопительному прибору с помощью установочного крепежа. Демонтаж устройства с отопительного прибора возможен только после разрушения пломбы. Факт разрушения пломбы регистрируется и кодируется в виде ошибки. Заводской номер представляет собой набор латинских букв и арабских цифр и наносится на лицевую панель устройств.
Нанесение знака поверки на устройства не предусмотрено.

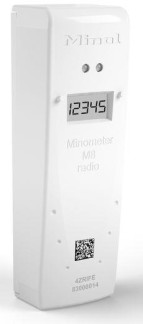

Общий вид устройств представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Mil ZENNER
9 9 9 9
а) Minol Minometer б) Zenner Caltos
Рисунок - 1 Общий вид устройств
Рисунок - 2 Схема пломбировки
Устройства имеют встроенное программное обеспечение (ПО). ПО устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее устройств и передачи на внешние устройства результатов измерений и диагностической информации.
Нормирование метрологических характеристик устройств проведено с учетом влияния
ПО.
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MZE |
| Номер версии (идентификационный номер) ПО | не ниже Ver.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Стартовая температура измерений, °С | о п р - о кр ) IV 5 | |
| Диапазон измерений температуры (1юпр), °С | от +35 до +110 | |
| Пределы допускаемой относительной погрешности при | ||
| измерениях разницы температур, %: | ||
| - для 5 °С < (юпр - 1юкр) < 10 °С | ±12 | |
| - для 10 °С < (1юпр - 1юкр) < 15 °С | ±8 | |
| - для 15 °С < (1юпр - W) < 40 °С | ±5 | |
| - для 40 °С < (1юпр - 1юкр) | ±3 | |
| Примечание - 1юпр - температура поверхности отопительного прибора, 1юкр -постоянная запрограммированная температура помещения плюс 20 °С. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение встроенного элемента питания, В | 3 |
| Разрядность ЖК (LCD) дисплея | 99999 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха, %, не более - диапазон атмосферного давление, кПа | от 0 до +55 85 от 84,0 до 106,7 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 115 х 35 х 28 |
| Степень защиты по ГОСТ 14254-2015 | IP54 |
| Масса (без крепежных элементов), г, не более | 100 |
| Срок службы, лет, не менее | 12 |
наносится на титульные листы эксплуатационных документов типографическим способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов | «Minol Minometer /Zenner Caltos» | 1 шт. |
| Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minol Minometer /Zenner Caltos». Паспорт | - | 1 экз. |
| Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minol Minometer /Zenner Caltos». Руководство по эксплуатации | - | 1 экз. на партию |
| ГСИ. Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minol Minometer /Zenner Caltos». Методика поверки | МЦКЛ.0314.МП | 1 экз. на партию |
приведены в эксплуатационном документе «Устройства для распределения потребленной тепловой энергии от комнатных отопительных приборов «Minol Minometer /Zenner Caltos». Руководство по эксплуатации» в разделе 4.
Техническая документация фирмы изготовителя
