| Номер в госреестре | 83213-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-17 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-17 (далее - АСКУТЭ ТЭЦ-17) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ТЭЦ-17 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-17 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-17 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). Перечень узлов учета (УУ) приведен в таблице 1.
Таблица 1 - Перечень УУ
| № | Наименование |
| 1 | Тепломагистраль ТМ1 «Город» |
| 2 | Тепломагистраль ТМ2 «Микрорайон» |
| 3 | Тепломагистраль СМПП |
| 4 | Тепломагистраль СЗС |
| 5 | Тепломагистраль Ступинский ЗЯБ |
| 6 | Тепломагистраль МКУ АСС |
| 7 | Тепломагистраль НИЛ «Аэросила» |
| 8 | Тепломагистраль пар на СЗЖБИ |
| 9 | Водопроводная вода на ХВО |
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-17. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

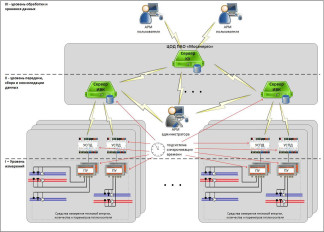

Структурная схема АСКУТЭ ТЭЦ-17 приведена на рисунке 1.
Таблица 2 - Перечень СИ
| №1 | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1-3 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 4-7 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - теплосчетчик ВИС.Т3 исполнение ВС - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 1 комп. 2 шт. |
| 8 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280А - расходомер вихревой ЭМИС-ВИХРЬ 200 - термометры сопротивления из платины технические ТПТ-13 - датчик давления ЭМИС-БАР 123Н | 72830-18 53503-13 42775-14 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 9 | Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 - термометры сопротивления из платины технические ТПТ-13 - датчик давления ЭМИС-БАР 103Н | 48574-11 53503-13 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Исполнение ТПТ-1-3. | |||
АСКУТЭ ТЭЦ-17 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-17, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-17 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-17, приведенные в таблицах 5 и 6. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-17 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-17 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-17 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-17, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-17 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-17 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-17 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ТЭЦ-17, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ТЭЦ-17 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-17;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-17 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-17;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-17;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-17;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-17.
Нормирование метрологических характеристик АСКУТЭ ТЭЦ-17 проведено с учетом
влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-17 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно -аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-17;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-17 |
| Номер версии (идентификационный номер) ПО | 0.1.703 |
| Цифровой идентификатор ПО (контрольная сумма) | 44b9e585ed431ea336bb7947c8a8e0c8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-17
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы ТЭЦ-17 |
| 1 | 2 | 3 |
| 1. Тепломагистраль 1 (ТМ1) «Город» (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 141,4 до 4000,0 от 141,4 до 4000,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,46 до ±3,31 | от ±0,48 до ±1,17 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,29 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±2,24 до ±4,90 | от ±1,40 до ±4,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 2. Тепломагистраль 2 (ТМ2) «Микрорайон» (DN600) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 35,66 до 10799,28 от 35,66 до 10799,28 | от 141,4 до 4000,0 от 141,4 до 4000,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,46 до ±3,31 | от ±0,48 до ±1,17 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,29 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±2,24 до ±4,90 | от ±1,40 до ±4,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 3. Тепломагистраль СМПП (DN400) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 15,85 до 4799,68 от 15,85 до 4799,68 | от 131,8 до 502,0 от 131,8 до 502,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,46 до ±3,31 | от ±0,54 до ±0,80 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,66 до ±0,92 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,63 до ±4,66 | от ±1,46 до ±4,55 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 4. Тепломагистраль СЗС (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 0,8 до 200 от 0,8 до 200 | от 7,58 до 150 от 7,58 до 150 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % - подающий - обратный | от ±0,60 до ±2,00 от ±0,60 до ±2,00 | от ±0,60 до ±2,00 от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % - подающий - обратный | от ±0,72 до ±2,12 от ±0,72 до ±2,12 | от ±0,72 до ±2,12 от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±3,45 до ±5,20 | от ±1,53 до ±4,61 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 5. Тепломагистраль Ступинский ЗЯБ (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 2 до 500 от 2 до 500 | от 20,2 до 80,6 от 20,2 до 80,6 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±3,45 до ±5,20 | от ±1,53 до ±4,61 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 6. Тепломагистраль МКУ АСС (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 0,5 до 125 от 0,5 до 125 | от 4,4 до 51,3 от 4,4 до 51,3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) оличества тепловой энергии, % | от ±3,45 до ±5,20 | от ±1,53 до ±4,61 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 7. Тепломагистраль Н1Ш «Аэросила» (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 2 до 500 от 2 до 500 | от 6,6 до 77,8 от 6,6 до 77,8 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +60 до +99 от +40 до +65 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,84 до ±1,00 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С - подающий - обратный | от 3 до 180 от 3 до 180 | от 30 до 99 от 10 до 65 |
| Пределы допускаемой относительной погрешности измерений разности температур, % - подающий - обратный | от ±0,55 до ±3,50 от ±0,55 до ±3,50 | от ±0,59 до ±0,80 от ±0,64 до ±1,40 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±3,45 до ±5,20 | от ±1,53 до ±4,61 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 8. Пар на СЗЖБИ (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 190 до 4325 | от 432,5 до 4325 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±1,50 до ±2,50 | ±1,50 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±1,85 до ±2,85 | ±1,85 |
| Диапазон измерений абсолютного давления, МПа | от 0 до 2,5 | от 0,1 до 2,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,20 до ±0,81 | от ±0,20 до ±0,81 |
| Диапазон измерений температуры, °С | от -100 до +450 | от +180 до +240 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,6 до ±2,4 | от ±1,32 до ±1,56 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | от ±1,95 до ±2,95 | ±1,95 |
| 9. Водопроводная вода на ХВО (DN300) | ||
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,59 | от ±0,53 до ±0,59 |
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +30 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,90 | от ±0,40 до ±0,55 |
| 1 | 2 3 |
| 10. СОЕВ | |
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 |
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.17 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-17. Методика измерений»;
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ТЭЦ-17, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3,5 |
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 7 - Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-171 | АСКУТЭ ТЭЦ-17 | 1 шт. |
| Формуляр АСКУТЭ в части ТЭЦ-17 | 40166302.289939190.012.ФО. 17 | 1 экз. |
| Руководство по эксплуатации АСКУТЭ в части ТЭЦ-17 | 40166302.289939190.012.РЭК. 17 РЭ | 1 экз. |
| Методика поверки | 40166302.289939190.012.МПИ. 17 | 1 экз. |
| 1 | 2 | 3 |
| Методика измерений АСКУТЭ в части ТЭЦ-172 | 40166302.289939190.012.МВИ. 17 | 1 экз. |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ в части ТЭЦ-17 | - | 1 компл. |
| 1 заводской № 017 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений». | ||
приведены в документе:
- 40166302.289939190.012.МВИ. 17 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-17. Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
