| Номер в госреестре | 83220-21 |
| Наименование СИ | Газоанализаторы трассовые |
| Изготовитель | "OPSIS AB", Швеция |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы трассовые (далее - газоанализаторы) предназначены для непрерывных автоматических измерений массовой концентрации загрязняющих газов, объемной доли кислорода, диоксида углерода и паров воды в атмосферном воздухе, промышленных и автомобильных выбросах.
Принцип действия газоанализаторов трассовых моделей AR500, AR550, AR600, AR650, LD500 (далее - газоанализаторы) заключается в регистрации спектров поглощения газами, содержащихся в атмосферном воздухе, промышленных и автомобильных выбросах и дальнейшем расчете их средних по трассе измерений массовых концентраций, на основе полученных спектральных данных (метод ДОАС - дифференциальная оптическая абсорбционная спектроскопия).
Газоанализаторы, в том числе с пробоотборным зондом и обогреваемой линией, могут применяться в качестве газоаналитических каналов автоматических информационно-измерительных систем контроля выбросов.
Газоанализаторы состоят из излучателя, блока питания лампы, приемника излучения, световода (оптоволоконного кабеля), центрального блока измерения. Для измерения газов в атмосферном воздухе излучатель и приемник устанавливаются на расстоянии от 100 до 700 м друг от друга (трасса измерения), а при измерениях в трубах и газоходах трассой измерения является диаметр трубы. Излучение от приемника света поступает по оптоволоконному кабелю в монохроматор центрального блока измерения, который находится в закрытом помещении и является одинаковым для всех моделей газоанализаторов.
Управление приборами происходит с помощью внешней клавиатуры и монитора. Спектральный диапазон монохроматоров газоанализаторов моделей AR500 и AR600 лежит в УФ и видимой области спектра, а модели AR550 и AR650 - в ближней ИК области спектра. Модели AR500 и AR550 калибруются для анализа атмосферного воздуха, а модели AR600 и AR650 - для анализа промышленных, автомобильных выбросов. Модель LD500 может быть откалибрована как для анализа атмосферного воздуха, так и для промышленных и автомобильных выбросов.
Диапазон измерений и определяемые компоненты определяются при заказе.
Перекрестная чувствительность измеряемых компонентов компенсирована введением поправок.
Знак поверки наносится в паспорт на средство измерений.

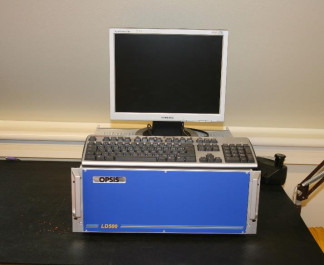

Общий вид центрального блока измерений газоанализаторов, схема измерений в атмосферном воздухе, общий вид излучателя и приёмника света и источника питания ксеноновой лампы газоанализаторов приведены на рисунках 1 - 6.
Для контроля промышленных выбросов (на дымовых трубах и газоходах), автомобильных выбросов применяются газоанализаторы моделей AR600, AR650 и LD500, которые отличаются от моделей AR500 и AR550 конструкцией излучателя с ксеноновой лампой и приемника света.
О
Для проведения измерений в дымовых трубах или газоходах применяются два варианта. Первый вариант - при установке излучателя, приемника света и блока питания ксеноновой лампы непосредственно на источнике выбросов (трасса измерения при этом равняется внутреннему диаметру трубы или газохода) свет по оптическим кабелям от приемника поступает в центральный блок AR600, AR650 или LD500 (не экстрактивный метод измерения).
Второй вариант - метод непрерывного пробоотбора, который включает в себя обогреваемый пробоотборный зонд с фильтрующим элементом и системой обратной продувки, обогреваемую линию транспортировки измеряемого газа в измерительную кювету (обычно длиной 1 - 2 метра) с газоанализаторами AR600, AR650 или LD500 (экстрактивный метод измерения). Температура пробоотборного зонда, линии транспортировки измеряемого газа и измерительной кюветы поддерживается на уровне 200 оС. Измерительная кювета теплоизолирована и находится в специализированном шкафу, в котором также размещены излучатель и приемник света, блок питания лампы, контролеры для поддержания температуры, электрическая разводка, эжекторный насос. Рядом со шкафом в 19” стойке размещаются центральные блоки газоанализаторов AR600, AR650 или LD500 и WT256 - промышленный компьютер со специальным программным обеспечением (ПО) для сбора, обработки, хранения и передачи информации.
При контроле Ш8(сероводород), Hg (ртуть), применяются конвертеры, которые размещаются перед измерительной кюветой (для экстрактивного метода измерения).
Общие схемы 2-х вариантов проведения измерений приведены на рисунках 7 и 8.
Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет массовой концентрации определяемого компонента,
- управление работой прибора,
- отображение результатов на экране,
- обработка, передача и хранение полученных данных.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
| Идентификационные данные (признаки) | Значение | ||
| AR500/AR600 | AR550/AR650 | LD500 | |
| Идентификационное наименование ПО | OPSHER-EXE | IRDOAS.EXE | LD500.EXE |
| Номер версии (идентификационный номер) ПО | 7.211) | ||
| Цифровой идентификатор ПО | - | ||
| Алгоритм вычисления цифрового идентификатора ПО | |||
| 1) Номер версии ПО должен быть не ниже указанного | |||
Таблица 2 - Метрологические характеристики газоанализаторов при контроле атмосферного воз-
духа
| Определяемый компонент | Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3 | Диапазон измерений1) массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3 | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, у, % | относительной, 5, % | |||
| Газоанализатор AR500 | ||||
| NO | от 0 до 2,0 | от 0 до 0,02 включ. | ±20 | - |
| св. 0,02 до 0,2 | - | ±20 | ||
| от 0 до 0,2 включ. | ±20 | - | ||
| св. 0,2 до 2,0 | - | ±20 | ||
| NO2, Фенол, Формальдегид, Нафталин, Бензол, Толуол, Стирол, p-, m-Ксилол, о-Ксилол, ClO2 | от 0 до 2,0 | от 0 до 0,01 включ. | ±20 | - |
| св. 0,01 до 0,1 | - | ±20 | ||
| от 0 до 0,1 включ. | ±20 | - | ||
| св. 0,1 до 2,0 | - | ±20 | ||
| SO2 | от 0 до 5,0 | от 0 до 0,01 включ. | ±20 | - |
| св. 0,01 до 0,1 | - | ±20 | ||
| от 0 до 0,1 включ. | ±20 | - | ||
| св. 0,1 до 5,0 | - | ±20 | ||
| O3 | от 0 до 1,0 | от 0 до 0,02 включ. | ±20 | - |
| св. 0,02 до 0,2 | - | ±20 | ||
| от 0 до 0,2 включ. | ±20 | - | ||
| св. 0,2 до 1,0 | - | ±20 | ||
| NH3 | от 0 до 0,5 | от 0 до 0,02 включ. | ±20 | - |
| св. 0,02 до 0,5 | - | ±20 | ||
| HF, CS2 | от 0 до 2,0 | от 0 до 0,1 включ. | ±20 | - |
| св. 0,1 до 2,0 | - | ±20 | ||
| Определяемый компонент | Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3 | Диапазон измерений1) массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3 | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, у, % | относительной, 5, % | |||
| CH4 | от 0 до 1000 | от 0 до 1,0 включ. | ±25 | - |
| св. 1,0 до 10,0 | - | ±25 | ||
| от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| Hg | от 0 до 2000 нг/м3 | от 0 до 100 нг/м3 включ. | ±20 | - |
| св. 100 до 2000 нг/м3 | - | ±20 | ||
| Cl2 | от 0 до 1,0 | от 0 до 0,25 включ. | ±20 | - |
| св. 0,25 до 1,0 | - | ±20 | ||
| Этилбензол, 1,2 4-Триметил-бензол | От 0 до 2,0 | от 0 до 0,03 включ. | ±20 | |
| св. 0,03 до 0,3 | ±20 | |||
| от 0 до 0,3 включ. | ±20 | |||
| св. 0,3 до 2,0 | ±20 | |||
| Газоанализатор AR550 (при длине трассы 200 м) | ||||
| Ацетон, Ацетилен, 1,3-Бутадиен, Бутан, Этан, Этанол, Этилен, Гексан, Пропан | от 0 до 1000 | от 0 до 1,0 включ. | ±20 | - |
| св. 1,0 до 10,0 | - | ±20 | ||
| от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| HCl, NH3 | от 0 до 1000 | от 0 до 0,1 включ. | ±25 | - |
| св. 0,1 до 1,0 | - | ±25 | ||
| от 0 до 1,0 включ. | ±20 | - | ||
| св. 1,0 до 10,0 | - | ±20 | ||
| от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| СО | от 0 до 1000 | от 0 до 10 включ. | ±15 | |
| св. 10 до 100 | ±15 | |||
| от 0 до 100 включ. | ±10 | |||
| св. 100 до 1000 | ±10 | |||
| CO2 | от 0 до 100 г/м3 | от 0 до 10 г/м3 включ. | ±10 | - |
| св. 10 до 100 г/м3 | - | ±10 | ||
| от 0 до 0,01 включ. | ±20 | - | ||
| св. 0,01 до 0,1 | - | ±20 | ||
| от 0 до 0,1 включ. | ±20 | - | ||
| Определяемый компонент HF HF | Диапазон показаний массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3 от 0 до 1000 от 0 до 1000 | Диапазон измерений^ массовой концентрации определяемого компонента (при длине трассы 500 м), мг/м3 | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, у, % | относительной, 5, % | |||
| св. 0,1 до 1,0 | - | ±20 | ||
| от 0 до 1,0 включ. | ±20 | - | ||
| св. 1,0 до 10,0 | - | ±20 | ||
| от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| CH4, Метанол | от 0 до 1000 | от 0 до 0,25 включ. | ±20 | - |
| св. 0,25 до 2,5 | - | ±20 | ||
| от 0 до 1,0 включ. | ±20 | - | ||
| св. 1,0 до 10 | - | ±20 | ||
| от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| Газоанализатор LD500 | ||||
| NH3, HCl | от 0 до 1000 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| HF | от 0 до 1000 | от 0 до 0,01 включ. | ±20 | - |
| св. 0,01 до 0,1 включ. | - | ±20 | ||
| от 0 до 0,1 включ. | ±20 | - | ||
| св. 0,1 до 1,0 включ. | - | ±20 | ||
| от 0 до 1,0 включ. | ±20 | - | ||
| св. 1,0 до 10,0 включ. | - | ±20 | ||
| от 0 до 10 включ. | ±20 | - | ||
| св. 10 до 100 включ. | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 включ. | - | ±15 | ||
| CO2 | от 0 до 100 г/м3 | от 0 до 10 мг/м3 включ. | ±10 | - |
| св. 10 мг до 100 г/м3 | - | ±10 | ||
| H2O | от 0 до 100 % об. | от 0 до 0,4 % об. включ. | ±25 | - |
| св. 0,4 до 5,0 % об. | - | ±25 | ||
| от 0 до 5,0 % об. включ. | ±25 | - | ||
| св. 5,0 до 40,0 % об. | - | ±25 | ||
| CO, CH4 | От 0 до 1000 | от 0 до 0,5 включ. | ±20 | |
| св. 0,5 до 5,0 | ±20 | |||
| Определяемый | Диапазон показаний массовой концентрации | Диапазон измерений^ массовой концентрации | Пределы допускаемой погрешности в условиях эксплуатации | |
| определяемого компонента (при длине трассы 500 м), мг/м3 | ||||
| компонент | определяемого компонента (при длине трассы 500 м), мг/м3 | приведенной, у, % | относительной, 5, % | |
| от 0 до 1,0 включ. | ±20 | |||
| св. 1,0 до 10,0 | ±20 | |||
| CO, CH4 | От 0 до 1000 | от 0 до 10 включ. | ±15 | |
| св. 10 до 100 | ±15 | |||
| от 0 до 100 включ. | ±15 | |||
| св. 100 до 1000 | ±15 | |||
1) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на газоанализатор. При отличии верхнего значения 2-ого диапазона измерений от указанных в таблице, выбирают тот диапазон, который включает это верхнее значение.
Формула пересчета концентрации на длину трассы, отличной от 500 м.:
C2=C1Jf,
12
где Ci - концентрация при длине трассы 500 м., li _- длина 500 м., 12-длина трассы, м.
Таблица 3 - Метрологические характеристики газоанализаторов при контроле промышленных выбросов____
| Определяемый компонент | Диапазон показаний массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%) | Диапазон измерений^ массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%) | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, Y, % | относительной, 5, % | |||
| Газоанализатор LD500 | ||||
| HCl, NH3, CH4 | от 0 до 10000 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 1000 включ. | ±15 | - | ||
| св.1000 до 10000 | - | ±15 | ||
| CO2 | от 0 до 100 % (об.) | от 0 до 10 % (об.) включ. | ±15 | - |
| св. 10 до 100 % (об.) | - | ±15 | ||
| CO | от 0 до 10000 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 100 | - | ±20 | ||
| от 0 до 100 включ. | ±15 | - | ||
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 1000 включ. | ±15 | - | ||
| св.1000 до 10000 | - | ±15 | ||
| H2O | от 0 до 100 % (об.) | от 0 до 10 % (об.) включ. | ±25 | - |
| св. 10 до 40 % (об.) | - | ±25 | ||
| Определяемый компонент | Диапазон показаний массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%) | Диапазон измерений^ массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%) | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, Y, % | относительной, 5, % | |||
| O2 | от 0 до 21 % | от 0 до 10 % (об.) включ. | ±15 | - |
| св. 10 до 21 % (об.) | - | ±15 | ||
| H2S | от 0 до 10000 | от 0 до 1000 включ. | ±20 | - |
| св.1000 до 10000 | - | ±20 | ||
| HF | от 0 до 5000 | от 0 до 10 включ. | ±25 | - |
| св. 10 до 100 | - | ±25 | ||
| от 0 до 100 включ. | ±20 | - | ||
| св. 100 до 1000 | - | ±20 | ||
| от 0 до 500 включ. | ±20 | - | ||
| св. 500 до 5000 | - | ±20 | ||
| Газоанализатор AR 600 | ||||
| NO | от 0 до 2000 | от 0 до 20 включ. | ±20 | - |
| св. 20 до 200 | - | ±20 | ||
| от 0 до 200 включ. | ±15 | - | ||
| св. 200 до 2000 | - | ±15 | ||
| NO2, SO2 | от 0 до 10000 | от 0 до 20 включ. | ±25 | - |
| св. 20 до 200 | - | ±25 | ||
| от 0 до 100 включ. | ±20 | - | ||
| св. 100 до 1000 | - | ±20 | ||
| от 0 до 1000 включ. | ±20 | - | ||
| св. 1000 до 10000 | - | ±20 | ||
| NH3, HF, Фенол, Формальдегид, Бензол, Толуол, Стирол, H2S, CS2, Cl2, m-,p-Ксилол, о-Ксилол | от 0 до 1000 | от 0 до 50 включ. | ±15 | - |
| св. 50 до 1000 | - | ±15 | ||
| HCl | от 0 до 10000 | от 0 до 100 включ. | ±20 | - |
| св. 100 до 1000 | - | ±20 | ||
| от 0 до 1000 включ. | ±15 | - | ||
| св. 1000 до 10000 | - | ±15 | ||
| Определяемый компонент | Диапазон показаний массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%) | Диапазон измерений^ массовой концентрации (объемной доли) определяемого компонента (при длине трассы 1 м), мг/м3 (%) | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, Y, % | относительной, 5, % | |||
| Hg | от 0 до 1,0 | от 0 до 0,01 включ. | ±35 | - |
| св. 0,01 до 0,1 | - | ±35 | ||
| от 0 до 0,1 включ. | ±25 | - | ||
| св. 0,1 до 1,0 | - | ±25 | ||
| CO2 | от 0 до 100 % об. | от 0 до 10 % об. включ. | ±15 | - |
| св. 10 до 100 % об. | - | ±15 | ||
| H2O | от 0 до 100 % об. | от 0 до 10 % об. включ. | ±25 | - |
| св. 10 до 40 % об. | - | ±25 | ||
| Газоанализатор AR650 | ||||
| HCl, CO, NH3, CH4 | от 0 до 10000 | от 0 до 100 включ. | ±15 | - |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 1000 включ. | ±15 | - | ||
| св. 1000 до 10000 | - | ±15 | ||
| CO2 | от 0 до 100 % (об.) | от 0 до 10 % (об.) включ. | ±15 | - |
| св. 10 до 100 % (об.) | - | ±15 | ||
| H2O | от 0 до 100 % (об.) | от 0 до 10 % (об.) включ. | ±25 | - |
| св. 10 до 40 % (об.) | - | ±25 | ||
| HF | от 0 до 10000 | от 0 до 100 | ±20 | |
| св. 100 до 1000 | ±20 | |||
| от 0 до 1000 | ±20 | |||
| св.1000 до 10000 | ±20 | |||
| H2S | от 0 до 10000 | от 0 до 5000 | ±20 | |
| св. 5000 до 10000 | ±20 | |||
| 1) Конкретные компоненты и диапазоны измерений определяю паспорте на газоанализатор. При отличии верхнего значения 2-о занных в таблице, выбирают тот диапазон, который включает эт | тся при заказе и указываются в го диапазона измерений от ука-о верхнее значение. 1 м.: -длина трассы, м. | |||
| Формула пересчета концентрации на длину трассы, отличной от С2 =С1 •Г, 1 2 где С1 - концентрация при длине трассы 500 м, h - длина 1 м, Ь- | ||||
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности | 0,5 |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой погрешности | ±0,5 |
| Время установления показаний Т0,9, с, не более | 180 |
| Длина оптического пути, м для промбыбросов для атмосферного воздуха | от 0,5 до 20 от 100 до 700 |
| Диапазон номинальной цены единицы наименьшего разряда: - массовой концентрации, мг/м3 - объемной доли, % | от 0,0001 до 0,1 от 0,1 до 1,0 |
| Таблица 5- Основные технические характеристики газоанализаторов | |
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 60 |
| Напряжение питания переменным током частотой (50±1) Гц, В | 207 - 253 |
| Потребляемая электрическая мощность, Вт, не более | 110 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации газоанализаторов AR500, AR550, AR600, AR650: - диапазон температуры окружающей среды для блока измерения, °С - диапазон температуры окружающей среды для излучателя/приёмника, °С - диапазон температуры окружающей среды для питания лампы, °С - относительная влажность(без конденсации влаги) для излучателя/приёмника, % - относительная влажность(без конденсации влаги) для блока измерения, % - диапазон атмосферного давления, кПа Условия эксплуатации газоанализатора LD500: - диапазон температуры окружающей среды для блока измерения, °С - диапазон температуры окружающей среды для излучателя/приёмника/приёмопередатчика/отражателя, °С - относительная влажность(без конденсации влаги) для излучателя/приёмника/приёмопередатчика/отражателя, % - относительная влажность(без конденсации влаги) для блока измерения, % - диапазон атмосферного давления, кПа | от +15 до +30 от -40 до +40 от -40 до +40 до 95 до 80 от 84 до 106 от +15 до +30 от -40 до +40 до 95 до 80 от 84 до 106 |
| Наименование | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| Центральный блок газоанализаторов AR500, AR550, AR600, AR650 | 600 | 440 | 266 | 30 |
| Излучатель газоанализаторов AR500, AR550, исполнение для измерений в атмосферном воздухе | 1075 | 205 | 425 | 30 |
| Приемник газоанализаторов AR500, AR550, исполнение для измерений в атмосферном воздухе | 1375 | 205 | 320 | 35 |
| Излучатель газоанализаторов AR600, AR650, исполнение для измерения выбросов | 305 | 295 | 250 | 9 |
| Приемник газоанализаторов AR600, AR650, исполнение для измерения выбросов | 385 | 200 | 115 | 7 |
| Центральный блок газоанализатора LD500 | 470 | 440 | 200 | 20 |
| Блок приемопередатчика газоанализатора LD500 в исполнении для измерений в атмосферном воздухе | 900 | 200 | 380 | 30 |
| Отражатель газоанализатора LD500 | 350 | 120 | 275 | 5 |
| Излучатель газоанализатора LD500 в исполнении для измерения выбросов | 385 | 200 | 115 | 7 |
| Приемник газоанализатора LD500 в исполнении для измерения выбросов | 350 | 200 | 120 | 7 |
Таблица 7 - Комплектность газоанализаторов модификаций AR500 и AR550
| Наименование | Обозначение | Количество |
| Газоанализаторы | AR500 | 1 шт. |
| AR550 | 1 шт. | |
| Излучатель и приемник света | ER150 | 1 комплект |
| Автоматическая фокусировка луча | LO150E | 1 шт. |
| LO150R | 1 шт. | |
| Е02200 | 1 шт.. | |
| Блок питания ксеноновой лампы | PS150 | 1 шт.. |
| Температурный датчик | ST001, ST002, ST003 | 1 шт.. |
| Датчик давления | ВМ100 | 1 шт.. |
| Модули АЦП | WU020 - бокс с модулями: ОМ001, DM016, IM001, TM001, | 1 комплект |
| Оптические кабели | OF060S, OF060R2, OF060R3, OF060RB, OF060AB, OF060B, OF100B, OF100A | 1 шт. |
| Промышленный компьютер | WT256 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-242-2414-2021 | 1 экз. |
Таблица 8 - Комплектность газоанализатора LD500
| Наименование | Обозначение | Количество |
| Газоанализаторы | LD500 | 1 шт. |
| Излучатель - приемник (для атмосферного воздуха) | ER120L | 1 шт. |
| Излучатель - приемник (для выбросов) | ER060L | 1 шт. |
| Отражатель | RR090 | 1 шт. |
| Автоматическая фокусировка луча | LO120L | 1 шт. |
| Настройка луча | LA060 | 1 шт. |
| Температурный датчик | ST003 | 1 шт. |
| Датчик давления | ВМ100 | 1 шт. |
| Модули АЦП | WU020 - бокс с модулями: ОМ001, DM016, IM001, TM001, | 4 шт. |
| Оптические кабели | OF010, OF005, СF120 | 2 шт. |
| Промышленный компьютер | WT256 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-242-2414-2021 | 1 экз. |
| Наименование | Обозначение | Количество |
| Газоанализаторы | AR600 AR650 | 1 шт. |
| Излучатель и приемник света | ER060, ER062 | 2 шт. |
| Блок питания ксеноновой лампы | PS150 | 1 шт. |
| Температурный датчик | РТ110 | 1 шт. |
| Датчик давления | ВМ101 | 1 шт. |
| Модули АЦП | WU020 - бокс с модулями: ОМ001, DM016, IM001, TM001, | 4 шт. |
| Оптические кабели | OF060S, OF060R2, OF060R3, OF060RB, OF060AB, OF060B, OF100B, OF100A | 1 шт. |
| Промышленный компьютер | WT256 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2414-2021 | 1 экз. |
Таблица 10 - Комплектность газоанализаторов моделей AR600 и AR650 (с отбором пробы)
| Наименование | Обозначение | Количество |
| Газоанализаторы | AR600 AR 650 | 1 шт. |
| Пробоотборный зонд | HF100 или HF200 | 1 шт. |
| Обогреваемая линия | HL100-X | 1 шт. |
| Измерительная кювета | 1 шт. | |
| Излучатель и приемник света | ER060, ER062 | 2 шт. |
| Специализированный шкаф | EX060 | 1 шт. |
| Температурный датчик | РТ101 | 1 шт. |
| Датчик давления | ВМ110 | 1 шт. |
| Модули АЦП | WU020 - бокс для модулей: ОМ001, DM016, IM001, TM001, | 4 шт. |
| Оптические кабели | OF060S, OF060R2, OF060R3, OF060RB, OF060AB, OF060B, OF100B, OF100A | 1 шт. |
| Промышленный компьютер | WT256 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2414-2021 | 1 экз. |
приведены в эксплуатационных документах «Газоанализатор трассовый модели AR500. Руководство по эксплуатации», «Газоанализатор трассовый модели AR550. Руководство по эксплуатации», «Газоанализатор трассовый модели AR600. Руководство по эксплуатации», «Газоанализатор трассовый модели AR650. Руководство по эксплуатации», пункт 1.1.3 и документе «Газоанализатор трассовый модели LD500. Руководство по эксплуатации», пункт 1.2.1.
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 3.1.3
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»
ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя
