Весы автомобильные ВЦМ-40, 83221-21

Назначение

Весы автомобильные ВЦМ-40 (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналогово-цифровой преобразователь, где сигналы преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели индикатора.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего несколько весовых платформ (секций), опирающихся на датчики, и индикатора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей).

В весах используются:

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, модель HM9B-C3-20T-16B6-FH-D41 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер в ФИФ) 55371-19) производство «Zhonghang Electronic Measuring Co., LTD», КНР.

В качестве индикатора в весах используются:

-    приборы весоизмерительные ТИТАН, модификация ТИТАН 12 (регистрационный номер в ФИФ 72048-18), производство ООО «ЗЕМИК», г. Ростов-на-Дону.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

-    устройство автоматической установки на нуль (п.Т.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т.2.7.3);

-    устройство уравновешивания тары (п.Т.2.7.4.1).

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер.

Обозначение весов при заказе имеют обозначения вида:

ВЦМ-Х

где «ВЦМ» - тип весов;

«Х» - максимальная нагрузка, Max, т (40 т).

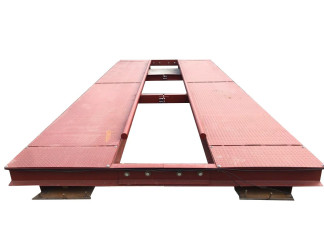

Общий вид весов представлен на рисунках 1, 2.

Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

Программное обеспечение

Программное обеспечение (далее - ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011 ..............................................................средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), и пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) для весов приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 2, для массы нетто при любом значении массы тары, соответственно.

Таблица 4 - Основные технические характеристики

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

изложены в документе ВА.404512.001 РЭ «Весы автомобильные ВЦМ-40. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-001-04618033-2020 Весы автомобильные ВЦМ-40. Технические условия
