Весы электронные платформенные ВТТП, 83227-21

Назначение

Весы электронные платформенные ВТТП (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации рабочего тела весо -измерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который размещен в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и прибора весоизмерительного (индикатор п.Т2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т2.2.5 ГОСТ OIML R 76-1-2011). Весы имеют возможность подключения принтера, персонального компьютера или дополнительного индикатора.

В зависимости от комплектации весов в состав весоизмерительного устро йства могут входить следующие датчики:

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: Н8С, BM8D, HM9B, HM9A;

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 77382-20), модификации: SB, SQ;

-    датчики весоизмерительные тензорезисторные QS производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 78206-20);

-    датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB производства «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай (регистрационный номер в ФИФОЕИ 5767414) модификации: NHS, GZLB;

-    датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и

BCM производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 51261-12) модификации: BSA.

В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:

-    приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер в ФИФОЕИ 55918-13), модификации: М0601;

-    приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12), модификации: CI-200A;

-    приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в Федеральном информационном фонде 61378-15), модификации: МИ ВДА/12Я, МИ ВДА/12ЯС, МИ ВДА/7Я, МИ ВДА/6Я, МИ МДА/15Я;

-    приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18), модификации: ТИТАН 6, ТИТАН 12, ТИТАН 12С, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС.

Весы включает в себя модификации, различающиеся максимальной нагрузкой (Max), габаритными размерами, количеством секций грузоприемного устройства (далее - ГПУ).

В зависимости от заказа весы могут быть оснащены пандусами, ограждениями и колесами для транспортировки. На ГПУ весов допускается крепление дополнительных металлоконструкций, необходимых для взвешивания груза в составе прокатного стана. В весах предусмотрен режим взвешивания животных.

Модификации имеют следующее обозначение ВТТП [А]-[Б]-[В]-[Г]-[Д], где: ВТТП - тип весов;

А - Max, т (максимальная нагрузка, т);

Б - габаритные размеры, м (длина х ширина);

В - количество секций грузоприемного устройства весов - ГПУ;

Г - тип датчиков (1-10, см. таблицу1);

Д - количество интервалов взвешивания (1 или 2).

Таблица1.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматическое устройство установки на нуль (Т.2.7.2.3)

-    устройства первоначальной установки нуля весов (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство полуавтоматической установки нуля (Т2.7.2.2);

-    устройство слежения за нулем (Т2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4).

В весах предусмотрен режим взвешивания животных.

На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:

-    обозначение типа весов;

-    максимальная и минимальная нагрузка (Max; Min);

-    поверочный интервал (e);

-    класс точности;

-    серийный номер весов;

-    знак утверждения типа;

-    наименование предприятия - изготовителя;

-    дата производства весов.

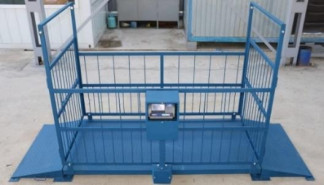

Общий вид весов представлен на рисунке 1.

1

Е8МИ ДА

ТИТАН 6, ТИТАН 12, ТИТАН 12С, ТИТАНН12Ж, ТИТАНН22С, ТИТАНН22ЖС

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака

поверки для весов

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 3, остальные метрологические характеристики весов - в таблице 4, основные технические характеристики весов - в таблице 5.

Таблица 3 - Основные метрологические характеристики весов

Таблица 4 - Метрологические характеристики весов

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 5 - Основные технические характеристики весов

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Сведения о методах измерений

приведены в разделе 3 паспорта.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы»

ТУ 28.29.31-001- 93818742-2020 «Весы электронные платформенные ВТТП. Технические условия»
