| Номер в госреестре | 83228-21 |
| Наименование СИ | Измерители перемещений (деформаций) лазерные |
| Обозначение типа СИ | ЛТСМ |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы", г. Иваново |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) лазерные ЛТСМ (далее - измерители) предназначены для бесконтактных измерений продольных и поперечных деформаций образцов из различных материалов в процессе испытания их на растяжение, сжатие, изгиб статической или динамической силой.
Принцип действия измерителей основан на преобразовании линейного перемещения меток, нанесённых либо закреплённых на испытываемом образце, в процессе деформирования его под действием нагрузки в электрический сигнал, пропорциональный деформации образца.
При этом электрический сигнал получается при помощи сканирования лазерным лучом в повторном режиме поверхности образца, на которой нанесены контрастные метки (режим измерений - «отражение») или закрепленных на образце выносных меток в виде ребер, тонких стержней, пластин и т.п. (режим измерений - «просвет») с последующей обработкой при помощи оптической системы и фотоэлектрического преобразователя отражённого лазерного луча. Из полученного сигнала формируется цифровой код, который при помощи встроенного программного обеспечения пересчитывается в расстояния между контрастными либо выносными метками и результаты измерений перемещения (деформации) выводятся на пульт оператора.
Конструктивно измерители состоят из сканера, приёмника (приёмников) с усилителем и фотоэлектрическим преобразователем сигнала, отражателя (отражателей), пульта оператора и комплекта соединительных кабелей. Пульт оператора встроен в корпус приёмника.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет: прием, обработку и визуализацию измерительной информации, управление режимами работы измерителя. На передней панели пульта оператора расположен сенсорный экран, с помощью которого в диалоговом режиме задаются параметры измерений.
Измерители могут быть укомплектованы: программно -техническим комплексом (персональный компьютер, принтер, линия связи для подключения к измерителю, программное обеспечение) и дублирующим пультом оператора.
Измерители выпускаются в модификациях, отличающихся направлением измеряемых перемещений (деформаций), режимами измерений, количеством отражателей и приемников, наибольшим пределом измерений перемещений (деформаций), классом точности, габаритными размерами и массой.
Взаимное расположение компонентов измерителя (сканера, приемника (приёмников) и отражателя (отражателей)) определяется схемой измерений. Они могут быть размещены на монтажной плите.
Цветовое исполнение измерителей может определяться требованием заказчика.
Модификации измерителей имеют обозначение: ЛТСМ - Н - Р - О - Х - Y
Класс точности
Наибольший предел измерений (далее - НИИ) Отражатель:
01 - 1 отражатель
02 - 2 отражателя
(если отражателя нет, то символ не указывается) Режим измерений:
Р1 - «отражение»
Р2 - «просвет»
Р3 - «отражение» и «просвет» (модификация оснащена 2 приемниками)
Направление измеряемых перемещений (деформаций): Н1 - продольное Н2 - поперечное Н3 - продольное и поперечное
Пример обозначения измерителей при заказе:
Измеритель перемещений (деформаций) лазерный ЛТСМ: направление измеряемых перемещений - продольное, режим измерений - «отражение», 1 отражатель, диапазон измерений продольных перемещений (деформаций) 100 мм, класс точности 0,5:
Измеритель перемещений (деформаций) лазерный ЛТСМ-Н1-Р 1-01-100-0,5 УХЛ 4.2 ТУ 26.51.66-034-99369822-2020.
Измеритель перемещений (деформаций) лазерный ЛТСМ: направление измеряемых перемещений - продольное и поперечное, режим измерений - «просвет», диапазон измерений продольных перемещений (деформаций) 100 мм, поперечных перемещений (деформаций) 50 мм, класс точности 0,5:
Измеритель перемещений (деформаций) лазерный ЛТСМ-Н3-Р2-100-0,5 УХЛ 4.2 ТУ 26.51.66-034-99369822-2020.
Нанесение знака поверки на измеритель перемещений (деформаций) лазерный ЛТСМ не предусмотрено. Знак поверки наносится на свидетельство о поверке.

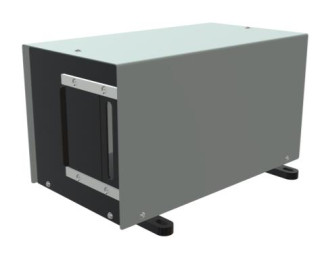

Общий вид компонентов измерителей перемещений (деформаций) лазерных ЛТСМ (сканера, приемника (приёмников) и отражателя (отражателей)) представлен на рисунках 1-7.
Рисунок 3 - Общий вид сканеров измерителей ЛТСМ-Н2-Р-(25)50-У
Рисунок 4 - Общий вид сканеров измерителей Рисунок 5 - Общий вид сканеров измерителей JIT СМ-НЗ-Р-5 0( 100)-Y ЛТСМ-Н1 -P-200(300)-Y
а) правое расположение пульта оператора б) левое расположение пульта оператора
Рисунок 8 - Общий вид дублирующего пульта оператора Пломбирование измерителей перемещений (деформаций) лазерных не предусмотрено.
Измерители функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЛТ-1.02 |
| Номер версии (идентификационный номер ПО), не ниже | 1.02.ХХ* |
| Цифровой идентификатор ПО | 0x1CA4 |
| CRC16 | |
| * 1.02 - метрологически значимая часть ПО; ХХ - метрологически не значимая часть ПО. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший предел измерений (параметр Х), мм * - продольных перемещений (деформаций) - поперечных перемещений (деформаций) | 50; 100; 200; 300 25; 50 |
| * В модификации измерителя с продольным и поперечным направлением измеряемых перемещений (деформаций) (параметр Н3) в обозначении указывается НИИ продольных перемещений (деформаций). | |
| Наименование характеристики | Значение для классов точности | |
| Класс точности (параметр Y) | Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) образца в диапазоне измерений от 0 до 300 мкм включ., мкм | Пределы допускаемой относительной погрешности измерений перемещений (деформаций) образца в диапазоне измерений св. 300 мкм до наибольшего предела измерений, % |
| 0,5 | ±1,5 | ±0,5 |
| 1 | ±3 | ±1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций измерителей | ||||||
| ЛТСМ- Н1-Р-50- Y | ЛТСМ- Н1-Р- 100-Y | ЛТСМ- Н2-Р- 25(50)-Y | ЛТСМ- Н3-Р- 50-Y | ЛТСМ- Н3-Р- 100-Y | ЛТСМ-Н1- Р-200(300)- Y | ||
| Расстояние до объекта | 1000 | ||||||
| измерений, мм, не более | |||||||
| Габаритные размеры, мм, | |||||||
| не более: | |||||||
| сканер: | |||||||
| - длина | 460 | 750 | 460 | 550 | 750 | 540 | |
| - ширина | 350 | 350 | 350 | 350 | 350 | 420 | |
| - высота | 300 | 340 | 350 | 500 | 500 | 500 | |
| приемник: | |||||||
| - длина | 500 | ||||||
| - ширина | 250 | ||||||
| - высота | 200 | ||||||
| отражатель: | |||||||
| - длина | 350 | 350 | |||||
| - ширина | 350 | 350 | |||||
| - высота | 350 | 520 | |||||
| дублирующий пульт | |||||||
| оператора: | |||||||
| - длина | 200 | ||||||
| - ширина | 160 | ||||||
| - высота | 70 | ||||||
| Масса, кг, не более | |||||||
| - сканер | 30 | 40 | 30 | 46 | 50 | 48 | |
| - приемник | 10 | 10 | 10 | 10 | 10 | 10 | |
| - отражатель | 6 | 6 | 6 | 8 | 8 | 8 | |
| - дублирующий | |||||||
| пульт оператора | 3 | 3 | 3 | 3 | 3 | 3 | |
| Наименование характеристики | Значение |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 207до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры во время измерений, °С/ч, не более - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 ±1 от 40 до 80 от 84 до 106 |
| Вероятность безотказной работы за 1000 часов | 0,92 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку, прикрепляемую к компонентам измерителя (сканеру, приемнику (приёмникам) и отражателю (отражателям)) методом офсетной печати.
Таблица 6 -Комплектность измерителей перемещений (деформаций) лазерных ЛТСМ
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) лазерный | ЛТСМ* | 1 шт. |
| Монтажная плита | — | по требованию заказчика |
| Дублирующий пульт оператора | — | по требованию заказчика |
| Руководство по эксплуатации | ЛТСМ-001.000.000РЭ | 1 экз. |
| Паспорт | ЛТСМ-001.000.000ПС | 1 экз. |
| Методика поверки | МП-ТМС-037/20 | 1 экз. |
| * Модификация по требованию заказчика | ||
приведены в разделе 2 руководства по эксплуатации ЛТСМ-001.000.000РЭ.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 ■ 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840
ТУ 26.51.66-034-99369822-2020 Измерители перемещений (деформаций) лазерные ЛТСМ. Технические условия
