| Номер в госреестре | 83230-21 |
| Наименование СИ | Измерители линейных перемещений |
| Обозначение типа СИ | КП-1033 |
| Изготовитель | Акционерное общество "Павловский машиностроительный завод "Восход", Нижегородская область, г. Павлово |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители линейных перемещений КП-1033 (далее - измерители) предназначены для измерений геометрических параметров изделий на производстве АО «ПМЗ «Восход».
Принцип действия измерителей КП-1033 основан на преобразовании линейного перемещения измерительной головки в последовательность электрических сигналов, содержащих информацию о величине перемещения, с целью последующей передачи данных в блок обработки, для дальнейшего вывода результатов измерений на блок управления.
Конструктивно измерители КП-1033 состоят из устройства перемещения, измерительной головки, блока обработки данных и вывода результатов измерений.
Устройство перемещения служит для крепления (установки) измерителя КП-1033 в исследуемую часть объекта, а также задает направление перемещения измерительной головки.
Измерительная головка предназначена для измерения линейного перемещения, путем непрерывной передачи электрического сигнала в блок обработки данных.
Блок обработки данных и вывода результатов измерений обеспечивает прием электрических сигналов с измерительной головки, и преобразование в цифровой сигнал с последующим выводом результатов измерений на жидкокристаллический дисплей и возможностью выбора режима работы измерителя.

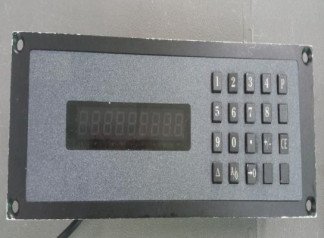

Блок обработки данных и вывода результата измерений представляет собой переносное устройство, состоящее из корпуса на лицевой панели, которого расположен жидкокристаллический дисплей и набор функциональных клавиши.
На блоке обработки данных и вывода результата измерений с обратной стороны крепится маркировочная табличка с информацией о изготовителе, заводском номере и параметрами электрического питания.
К измерителям данного типа относятся измерители линейных перемещений КП-1033 зав.№№ 0540075, 0540076, 0540077, 045003, 0150002, 1090025, 0810048.
Пломбирование измерителей линейного перемещения КП-1033 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Знак поверки наносится на свидетельство о поверке.
Фотографии общего вида измерителя линейного перемещения КП-1033 и блока управления представлены на рисунках 1 и 2.
Программное обеспечение измерителей записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция СИ полностью исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Voshod-PO |
| Номер версии (идентификационный номер ПО) | 2,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измерителей КП-1033
| Наименование параметра | Значение |
| Диапазон измерений перемещения, мм | от 0 до 220 |
| Пределы допускаемой абсолютной погрешности измерений перемещения, мм | ±0,05 |
| Дискретность, мм | 0,01 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Масса измерителя, кг, не более | 3,6 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ±22 |
| - частота переменного тока, Г ц | 50 ±1 |
| - потребляемая мощность, ВА, не более | 25 |
| Габаритные размеры: | |
| - длина, мм, не более | 560 |
| - ширина, мм, более | 66 |
| - высота, мм, не более | 50 |
| Наименование параметра | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +28 80 от 86,0 до 106,0 |
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность измерителей КП-1033
| Наименование | Обозначение | Количество |
| Измеритель линейного перемещения | КП-1033 | 1 шт. |
| Руководство по эксплуатации | КП-1033-РЭ | 1 экз. |
| Паспорт | КП-1033-ПС | 1 экз. |
| Методика поверки | КП-1033-МП | 1 экз. |
приведены в эксплуатационной документации:
КП1033-000РЭ «Измерители линейных перемещений КП-1033 Руководство по эксплуатации» Раздел 5.
Нормативные документы, устанавливающие требования к измерителям линейных перемещений КП-1033
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм. Утверждена приказом Росстандарта № 2840 от 29.12.2018 г.
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
