Стенды силовые тормозные STENTOR, 83231-21

Назначение

Стенды силовые тормозные STENTOR (далее - стенды) предназначены для измерений:

-    тормозной силы колеса транспортного средства;

-    нагрузки на ось транспортного средства;

-    усилий, прикладываемых к органам управления тормозными системами транспортных средств, в том числе легковых, грузовых автомобилей, автобусов, автопоездов.

Описание

Принцип действия стендов заключается в принудительном вращении с заданной скоростью колес одной (диагностируемой) оси транспортных средств опорными роликами с последующими измерениями сил, возникающих на их поверхности при торможении.

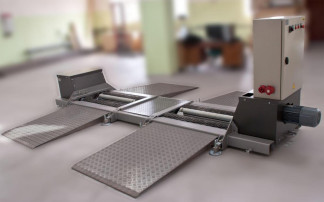

Стенды состоят из опорного устройства, блока управления и информационного табло.

Конструктивной основой стенда является опорное устройство, состоящее из двух блоков роликов. Привод каждой пары роликов осуществляется от балансирно подвешенного мотор-редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора. Корпуса мотор-редукторов установлены в подшипниковых опорах. Реактивные моменты корпусов мотор-редукторов при торможении через рычаг воспринимаются датчиками силы, преобразующими усилие в электрические сигналы, пропорциональные измеряемым тормозным силам левого и правого колес диагностируемой оси автомобиля. Сигналы с датчиков поступают в блок управления стендом, где преобразуются в цифровые значения тормозных сил и отображаются на дисплее информационного табло. При необходимости, данные могут передаваться на персональный компьютер. Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения автомобилей при испытаниях тормозной системы.

Измерение нагрузки, приходящейся на ось автомобиля, производится датчиками, установленными между рамой блока роликов и регулируемыми опорами стенда. Электрические сигналы с датчиков, пропорциональные весу диагностируемой оси транспортного средства поступают в блок управления стендом, где преобразуются в цифровые значения веса колеса или оси автомобиля и отображаются на дисплее информационного табло. При необходимости, данные могут передаваться на персональный компьютер.

Стенды выпускаются в пяти модификациях, отличающихся максимальными нагрузками на ось транспортных средств и конструктивным исполнением, и имеют обозначение STENTOR-PC,

где P - максимальная нагрузка на ось, тонн (2,5; 4; 8; 16; 20 тонн);

C - конструктивное исполнение стенда (М - для напольной установки, S - для стационарной установки в технологические приямки.

Все модификации стендов оснащаются встроенной системой взвешивания транспортных средств, системой блокировки двигателей привода. Стенды дополнительно могут быть укомплектованы: датчиком для измерения силы, создаваемой на органах управления тормозной системой, устройством измерения давления (падения давления) в контуре пневматической тормозной системы, устройством имитации нагрузки на ось, устройством подъема роликовой секции, опцией выбора начальной скорости торможения и другими опциями.

Стенды при проверке и оценке показателей эффективности тормозной системы и устойчивости транспортных средств обеспечивают определение следующих параметров:

-    тормозной силы, развиваемой каждым колесом транспортного средства;

-    усилия прокручивания незаторможенных колес;

-    тормозных сил, развиваемых стояночной тормозной системой;

-    нагрузки на ось транспортного средства (нагрузка может быть пересчитана в значение массы, приходящейся на ось транспортного средства);

-    усилий, прикладываемых к органам управления тормозными системами;

-    давления (падения давления) в контуре пневматической тормозной системы;

-    времени срабатывания тормозной системы транспортных средств

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке стенда методом лазерной гравировки, расположенной в двух местах: на опорном устройстве и блоке управления.

Пломбирование стенда не предусмотрено.

Программное обеспечение

Стенды имеют встроенное программное обеспечение.

Встроенное программное обеспечение (ПО) обеспечивает измерение и отображение цифровых значений тормозных сил на информационном табло. Программное обеспечение идентифицируется при включении питания тормозного стенда путем вывода на экран идентификационного наименования, номера версии и контрольной суммы. Стенды имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки аппаратной защиты микроконтроллера от чтения и записи. Метрологические характеристики стенда определяются значениями калибровочных коэффициентов, которые хранятся в энергонезависимой памяти стенда и проверяются автоматически по контрольной сумме при включении питания.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

STENTOR-

2,5

STENTOR-

4

STENTOR-

8

STENTOR-

16

STENTOR-

20

Г абаритные размеры блока управления, мм, не более:

-    высота

-    ширина

-    длина_

300

800

1000

400

1000

1200

Габаритные    размеры

информационного табло, мм, не более:

-    высота

-    ширина

-    длина_

300

1000

1000

Масса, кг, не более:

-    опорного устройства

-    блока управления

-    информационного табло

1000

200

100

2000

200

100

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

от - 20 до + 40 98

от 323 до 418 от 49 до 51

30

8

3000

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц_

Потребляемая мощность стенда, кВА, не более

Средний срок службы, лет

Средняя наработка на отказ, ч

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочные таблички, расположенные на блоке управления и опорном устройстве, методом лазерной гравировки.

Комплектность

Таблица 4 - Комплектность средства измерений

Нормативные документы

Приказ Росстандарта № 2498 от 22.10.2019 г. Об утверждении государственной поверочной схемы для средств измерений силы

ТР ТС 018/2011 Технический регламент Таможенного союза. О безопасности колесных транспортных средств

ГОСТ 33997-2016 Межгосударственный стандарт. Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки

ГОСТ 31489-2012 Межгосударственный стандарт. Оборудование гаражное. Требования безопасности и методы контроля

ТУ 4577-001-61301589-10 Стенды силовые тормозные STENTOR. Технические

условия
