Номер в госреестре | 83238-21 |
Наименование СИ | Манометры показывающие деформационные |
Обозначение типа СИ | A-Flow |
Изготовитель | Компания "A FLOW", Китай; Общество с ограниченной ответственностью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва |
Год регистрации | 2021 |
Срок свидетельства | 27.09.2026 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Манометры показывающие деформационные A-Flow (далее - приборы) предназначены для измерений избыточного давления жидкостей, газов и пара, вакуумметрического и мановакуумметрического давления пара, жидких и газообразных сред в резервуарах, емкостях, трубопроводах, в различных гидравлических и пневматических системах. Исполнения приборов, оснащенных сигнализирующими устройствами, также предназначены для управления электрическими цепями, путем замыкания или размыкания их при заданном значении давления или вакуума.
Принцип действия приборов основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента. В качестве чувствительного элемента в приборах используются одновитковые, многовитковые трубчатые или коробчатые пластины.
У приборов с трубкой Бурдона один конец одновитковой или многовитковой трубчатой пружины запаян в держатель, а другой через тягу связан с передаточным механизмом, преобразующим линейное перемещение свободного конца под воздействием измеряемого давления в круговое движение показывающей стрелки.
У приборов с коробчатой пружиной, состоящей из двух мембран герметично прилегающих друг к другу, под воздействием измеряемого давления прогиб мембраны пропорциональный измеряемому давлению приводит в действие стрелочный механизм манометра.
В зависимости конструкции чувствительного элемента и от материалов, используемых при изготовлении, приборы делятся на исполнения, которые различаются измеряемой средой, метрологическими и техническими характеристиками. Перечень исполнений приборов приведен в таблице 1.
Таблица 1 - Исполнение приборов
Исполнение | Измеряемые среды | Материал чувствительного элемента | Материал корпуса | Материал штуцера |
1 | 2 | 3 | 4 | 5 |
G10, общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | окрашенная углеродистая сталь | латунь |
Продолжение таблицы 1 | ||||
1 | 2 | 3 | 4 | 5 |
G12.1 общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | никелированная латунь | никелированная латунь |
G13 общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | окрашенная углеродистая сталь | латунь |
G14 общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | пластик черный | латунь |
G20 общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | нержавеющая сталь | латунь |
G21 общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | нержавеющая сталь | латунь |
G22 общепромышленное | неагрессивные к медным сплавам | трубка Бурдона из меди | нержавеющая сталь | латунь |
G30 индустриальное | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G31 индустриальное | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G32 индустриальное | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G33 индустриальное | агрессивные | трубка Бурдона из нержавеющей стали | фенольная смола | нержавеющая сталь |
G40 медицинское, лабораторное | неагрессивные к медным сплавам | медная коробчатая пружина | окрашенная углеродистая сталь | латунь |
G41 медицинское, лабораторное | неагрессивные к медным сплавам | медная коробчатая пружина | окрашенная углеродистая сталь | латунь |
G42 индустриальное | агрессивные | коробчатая пружина из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G43 индустриальное с диафрагмой из нержавеющей стали | агрессивные, вязкие, с примесями | горизонтальная коробчатая пружина из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G50 образцовое | неагрессивные к медным сплавам | трубка Бурдона из меди | окрашенная углеродистая сталь | латунь |
G70 с сигнализирующим устройством | неагрессивные к медным сплавам | трубка Бурдона из латуни | окрашенная углеродистая сталь | латунь |
Продолжение таблицы 1 | ||||
1 | 2 | 3 | 4 | 5 |
G72 с сигнализирующим устройством | неагрессивные к медным сплавам | трубка Бурдона из латуни | окрашенная углеродистая или нержавеющая сталь | латунь |
G74 с сигнализирующим устройством | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G75 с индуктивным сигнализирующим устройством | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G76 с диафрагмой из нержавеющей стали и с индуктивным сигнализирующим устройством | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь | нержавеющая сталь |
G77 с микропереключателями | агрессивные | трубка Бурдона из нержавеющей стали | нержавеющая сталь или алюминий | нержавеющая сталь |
Примечание - В приборах могут применяться минеральные защитные стекла, минеральные защитные стекла ламинированные или органические защитные стекла, органические защитные стекла с защитной пленкой |
В конструкции приборов исполнений G20, G21, G22 G30, G31, G32 предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином) для повышения износоустойчивости и виброустойчивости приборов для использования их при измерении давления с высокими динамическими нагрузками и в условиях вибраций.
Исполнения приборов с сигнализирующими устройствами различаются конструкцией встроенных сигнализирующих устройств, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления - приборы с электроконтактами с магнитным поджатием (G70, G72, G74), с индуктивными электроконтактами (G75, G76), с микровыключателями (G77).
Приборы исполнений G43 и G76 с диафрагменными разделителями сред могут использоваться для измерений давления высоко - или низкотемпературных, агрессивных, сильновязких, абразивных, токсичных, несущих взвешенные твердые частицы, а также кристаллизующихся сред.
Исполнения приборов имеют радиальное и осевое расположение штуцера, с и без монтажного фланца на передней или задней панели корпуса, с одной или двумя шкалами.
Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией приборов предусмотрена возможность установки демпфера, вворачиваемого в канал штуцера.
Приборы исполнения G50 (образцовые) имеют корректор нуля, расположенный на защитном стекле.
\
w
G10

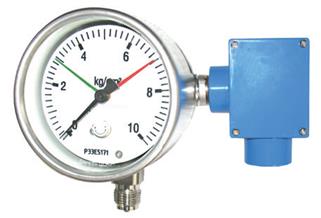

Рисунок 1 - Общий вид приборов
Защита от несанкционированного доступа для манометров исполнений G20, G30 и G42 осуществляется соединением защитного стекла с корпусом прибора с помощью завальцованного кольца из нержавеющей стали. Для других исполнений защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить, или при помощи опломбирования винта крепления кольца к корпусу прибора пломбой. Опломбирование корпуса ограничивает доступ к внутренним элементам конструкции. Схемы пломбировок, предотвращающих доступ к элементам конструкции, представлены на рисунке 2.
Рисунок 2 - Схемы пломбировки манометров от несанкционированного доступа
Заводские номера состоят из набора букв латинского алфавита и (или) цифрового кода из арабских цифр, наносятся или циферблат прибора типографским способом или на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на тыльную сторону манометров (рисунок 3).
Знак поверки манометров наносится на защитное стекло в виде оттиска штампа и (или) паспорт манометра или в свидетельство. Место нанесения знака поверки указано на рисунке 4.
отсутствует.
приведены в таблицах 2 - 16.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение характеристики |
Пределы допускаемой основной приведенной погрешности к диапазону измерений, % | ±0,25; ±0,4; ±1; ±1,6; ±2,5 |
Вариация показаний, %, не более | ±0,25; ±0,4; ±1; ±1,6; ±2,5 1) |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий (23 °С), в диапазоне рабочих температур на каждые 10 °С, %/°С, не более | ±0,25; ±0,4; ±1; ±1,6; ±2,5 1) |
Пределы допускаемой приведенной к диапазону измерений погрешности срабатывания сигнализирующего устройства, %, не более | ±1,6; ±2,5; ±4 2) |
Вариация срабатывания сигнализирующего устройства прибора, %, не более | ±1,6; ±2,5; ±4 2) |
Примечания: 1 - Для приборов с пределами допускаемой основной приведенной к диапазону измерений погрешности ±0,25 %; ±0,4 %; ±1 %; ±1,6 %; ±2,5 %, соответственно. 2 - Для приборов с сигнализирующим устройством с пределами допускаемой основной приведенной к диапазону измерений погрешности срабатывания сигнализирующего устройства ±1 %; ±1,6 %; ±2,5 %, соответственно |
Исполнение | Диаметр шкалы, мм | Диапазон показаний 1) 2) | Класс точности 3) |
1 | 2 | 3 | 4 |
G10 | 40; 50; 63; 75; 100; 150; 200; 250 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 2,5 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
G12.1 | 40; 50; 63; 75; 100; 150; 200; 250 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 2,5 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 315; от 0 до 400 бар | |||
G13 | 100; 160 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
G14 | 40; 50; 63 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 2,5 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |||
G20 | 40; 50; 63; 75; 100 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 2,5 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар |
1 | 2 | 3 | 4 | |
50; 63; 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 | ||
G21 | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | 1,6 2,5 | ||
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 1,6 | |||
G22 | 63; 100; 150 | от | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |
40; 50; 63; 75; 100 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 4) | ||
G30 | от | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | 1,6 2,5 | |
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 1,6 | |||
G31 | 63; 100; 150 | от | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,0 4) 1,6 | |||
G32 | 63; 100;150 | от | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | |
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | ||||
G33 | 127 | от | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар; от 0 до 2500 бар | 1,0 |
1 | 2 | 3 | 4 |
G40 | 63; 100; 150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 2,5 |
от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар; от 0 до 1 бар | |||
G41 | 100;150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 1,6 |
от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар; от 0 до 1 бар | |||
G42 | 63; 100; 150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 1,6 |
от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар; от 0 до 1 бар | 2,5 | ||
G43 | 100;150 | от -600 до 0 мбар; от -400 до 0 мбар; от -250 до 0 мбар; от -160 до 0 мбар; от -100 до 0 мбар; от -60 до 0 мбар; от -25 до 0 мбар; от -16 до 0 мбар | 1,6 |
от 0 до 16 мбар; от 0 до 25 мбар; от 0 до 40 мбар; от 0 до 60 мбар; от 0 до 100 мбар; от 0 до 160 мбар; от 0 до 250 мбар; от 0 до 400 мбар; от 0 до 0,6 бар | 2,5 | ||
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 5 5) 0, 0, | ||
G50 | 150 | от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 2,5 | ||
G70 | 63; 100; 150 | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар | |
от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 2,5 | ||
G72 | 100;150 | от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар |
1 | 2 | 3 | 4 |
G74 | 100;150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
G75 | 100;150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
G76 | 100; 150 | от -1 до 0 бар; от -1 до 0,6 бар; от -1 до 1,5 бар; от -1 до 3 бар; от -1 до 5 бар; от -1 до 9 бар; от -1 до 15 бар; от -1 до 24 бар | 1,6 2,5 |
от 0 до 0,6 бар; от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар; от 0 до 1000 бар | |||
G77 | 150 | от 0 до 1 бар; от 0 до 1,6 бар; от 0 до 2,5 бар; от 0 до 4 бар; от 0 до 6 бар; от 0 до 10 бар; от 0 до 16 бар; от 0 до 25 бар; от 0 до 40 бар; от 0 до 60 бар; от 0 до 100 бар; от 0 до 160 бар; от 0 до 250 бар; от 0 до 400 бар; от 0 до 600 бар | 1,0 |
Примечания: 1 - Диапазон показаний равен диапазону измерений. 2 - Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика. 3 - Класс точности приборов соответствует пределу допускаемой основной погрешности приборов, приведенной к диапазону измерений. 4 - По заказу 5 - Класс точности 0,4 относится к приборам с диапазоном измерений от 0 до 1000 бар |
Наименование характеристики | Значение характеристики |
Диапазон рабочих температур окружающего воздуха для | |
манометров исполнения, °С: | |
- G10, G12.1, G13, G14, G20, G21, G22, G30, G31, G32, G33, | от -60 до +60 |
G50 | от -20 до +60 |
- G40, G41, G41, G43, G70, G72, G74 | от -20 до +70 |
- G75, G76, G77 | |
Верхнее значение относительной влажности окружающего | |
воздуха при температуре 40 °С и более низких температурах, с | 100 |
конденсацией, % | |
Присоединение, штуцер с наружной резьбой * | М10х1; М12х1,5; М20х1,5; |
G/"; Gtt"; G/"; | |
NPT/"; NPT1//; NPT/" | |
Степень защиты от проникновения твердых предметов, пыли | |
и воды, обеспечиваемая корпусом (оболочкой) по | |
ГОСТ 14254-2015 для манометров исполнения: | |
- G10, G12.1, G14, G40, G50 | IP43 |
- G13, G41, G42, G70, G72, G74 | IP54 |
- G43 | IP55 |
- G20, G21, G22, G30, G31, G32, G33, G75, G76, G77 | IP65 |
Масса манометра без демпфирующей жидкости, кг, не более | |
- с диаметром шкалы 40, 50, 63 мм | 0,5 |
- с диаметром шкалы 75, 100 мм | 1,5 |
- с диаметром шкалы 127, 150, 160 мм | 2,0 |
- с диаметром шкалы 200 мм | 3,0 |
- с диаметром шкалы 250 мм | 4,0 |
Масса манометра с демпфирующей жидкостью, кг, не более | |
- с диаметром шкалы 40, 50, 63 мм | 1,0 |
- с диаметром шкалы 75, 100 мм | 2,5 |
- с диаметром шкалы 127, 150, 160 мм | 3,0 |
- с диаметром шкалы 200 мм | 5,0 |
- с диаметром шкалы 250 мм | 7,0 |
* - Для приборов с диаметром шкалы 40 мм по заказу М10х1; G/" или NPT/ "; | |
для приборов с диаметром шкалы 50 и 63 мм по заказу М12х1,5; GH" или NPTH"; | |
для приборов с диаметром шкалы 100, 127, 150, 160 200 и 250 мм по заказу М20х1,5; | |
G/" или NPT/" |
Таблица 5 - Габаритные размеры приборов с радиальным расположением штуцера без монтажного фланца с корпусом из углеродистой стали, никелированной латуни_
Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
Длина (Д), мм, не более | 42,5 | 53 | 63,5 | 75,5 | 100,5 | 150 | 200 | 250 |
Ширина (Ш), мм, не более | 27 | 28 | 28 | 32 | 25 | 49 | 49 | 50 |
Высота (В), мм, не более | 58,3 | 72,5 | 83,8 | 90,8 | 130,3 | 189 | 244 | 300 |
Таблица 6 - Габаритные размеры приборов с радиальным расположением штуцера с монтажным фланцем с корпусом из углеродистой стали, никелированной латуни_
Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
Длина (Д), мм, не более | 67 | 74,4 | 87,7 | 100 | 124,7 | 175 | 225 | 275 |
Ширина (Ш), мм, не более | 25 | 30 | 30 | 34 | 37 | 42 | 42 | 44 |
Высота (В), мм, не более | 70,5 | 83,2 | 95 | 103 | 142,4 | 201,5 | 256,5 | 312,5 |
Таблица 7 - Габаритные размеры приборов с осевым расположением штуцера без монтажного фланца с корпусом из углеродистой стали, никелированной латуни_________
Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
Длина (Д), мм, не более | 42,5 | 53 | 63,5 | 78 | 100,5 | - | - | - |
Ширина (Ш), мм, не более | 39 | 47 | 47 | 53 | 59 | - | - | - |
Высота (В), мм, не более | 42,5 | 53 | 63,5 | 78 | 100,5 | - | - | - |
Таблица 8 - Габаритные размеры приборов с осевым расположением штуцера с монтажным фланцем с корпусом из углеродистой стали, никелированной латуни_
Диаметр шкалы, мм | 40 | 50 | 63 | 75 | 100 | 150 | 200 | 250 |
Длина (Д), мм, не более | 67 | 74,4 | 87,7 | 100 | 124,7 | - | 225 | 275 |
Ширина (Ш), мм, не более | 39 | 47 | 51 | 67 | 86 | - | 95 | 97 |
Высота (В), мм, не более | 67 | 74,4 | 87,7 | 100 | 124,7 | - | 225 | 275 |
Таблица 9 - Габаритные размеры приборов с радиальным расположением штуцера без монтажного фланца с корпусом из нержавеющей стали
Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
Длина (Д), мм, не более | 46,8 | 59,3 | 68 | 109 | 149 |
Ширина (Ш), мм, не более | 24,7 | 29,7 | 29,8 | 35,5 | 58 |
Высота (В), мм, не более | 67,9 | 79,2 | 88,5 | 128,5 | 194,5 |
Таблица 10 - Габаритные размеры приборов с радиальным расположением штуцера с монтажным фланцем с корпусом из нержавеющей стали
Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
Длина (Д), мм, не более | - | - | 88 | 131 | - |
Ширина (Ш), мм, не более | - | - | 29,8 | 35,5 | - |
Высота (В), мм, не более | - | - | 98,5 | 139,5 | - |
Таблица 11 - Габаритные размеры приборов с осевым расположением штуцера без монтажного фланца с корпусом из нержавеющей стали
Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
Длина (Д), мм, не более | 46,8 | 59,3 | 68 | 109 | 149 |
Ширина (Ш), мм, не более | 43,7 | 54,7 | 54,8 | 68,5 | 84 |
Высота (В), мм, не более | 46,8 | 59,3 | 68 | 109 | 149 |
Таблица 12 - Габаритные размеры приборов с осевым расположением штуцера с монтажным фланцем с корпусом из нержавеющей стали
Диаметр шкалы, мм | 40 | 50 | 63 | 100 | 150 |
Длина (Д), мм, не более | - | - | 88 | 131 | 166 |
Ширина (Ш), мм, не более | - | - | 54,8 | 68,5 | 84 |
Высота (В), мм, не более | - | - | 88 | 131 | 166 |
Исполнение | G43 | G76 | |||||
Диаметр шкалы, мм | 100 | 150 | 100 | 150 | |||
Длина (Д), мм, не более * | 100 | 160 | 150 | 160 | 138,5 | 168 | 197,5 |
Ширина (Ш), мм, не более | 100 | 160 | 150 | 160 | 134,5 | 163 | 161 |
Высота (В), мм, не более | 179 | 234 | 178,5 | 238,5 | |||
* - Определяется диаметром фланца диафрагменного разделителя |
Таблица 14 - Габаритные размеры приборов с сигнализирующим устройством (ЭКП) с радиальным расположением штуцера без монтажного
фланца
Диаметр шкалы, мм | 63 | 100 | 150 |
Длина (Д), мм, не более | 75 | 122 | 168,5 |
Ширина (Ш), мм, не более | 55 | 88 | 87 |
Высота (В), мм, не более | 85 | 143 | 195 |
Таблица 1 5 - Габаритные размеры приборов с сигнализирующим уст | ройством (ЭКП) с осевым расположением штуцера без монтажного фланца | ||
Диаметр шкалы, мм | 63 | 100 | 150 |
Длина (Д), мм, не более | - | 102 | 150 |
Ширина (Ш), мм, не более | - | 135 | 142 |
Высота (В), мм, не более | - | 102 | 150 |
Таблица 1 6 - Габаритные размеры приборов с сигнализирующим уст | ройством (ЭКП) с осевым расположением штуцера с монтажным фланцем | ||
Диаметр шкалы, мм | 63 | 100 | 150 |
Длина (Д), мм, не более | - | 130 | 178 |
Ширина (Ш), мм, не более | - | 135 | 142 |
Высота (В), мм, не более | - | 130 | 178 |
наносится в зависимости от исполнения манометра на циферблат манометра типографским способом, на корпус манометра с помощью наклейки с изображением знака и на паспорт манометра печатным способом.
в соответствии с таблицей 17.
Таблица 17 - Комплектность приборов
Наименование изделия или документа | Обозначение | Количество |
Манометр показывающий деформационный A-Flow | G* | 1 шт. |
Манометр показывающий деформационный A-Flow. Паспорт | ПС 28.14.11-004-60416209-2020 | 1 экз. |
* - Исполнение согласно заказу |
приведены в эксплуатационном документе ПС 28.14.11-004-60416209-2020 «Манометр показывающий деформационный A-Flow. Паспорт» в разделе 7.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 29.06.2018 № 1339
ТУ 28.14.11-004-60416209-2020 Манометры показывающие деформационные A-Flow. Технические условия
Зарегистрировано поверок | 40770 |
Поверителей | 104 |
Актуальность данных | 17.11.2024 |
