| Номер в госреестре | 83256-21 |
| Наименование СИ | Сеть базисная опорная активная |
| Обозначение типа СИ | "Сеть дифференциальных геодезических станций Тюменской области" |
| Изготовитель | Акционерное общество "Терминал-Рощино" (АО "Терминал-Рощино"), г. Тюмень |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сеть базисная опорная активная «Сеть дифференциальных геодезических станций Тюменской области» (далее - сеть) предназначена для закрепления на местности, хранения и передачи с заданной точностью систем координат и длин базисов на территории Тюменской области.
Принцип действия сети основан на использовании метода относительного позиционирования по ГОСТ Р 53606-2009. Дифференциальные геодезические станции производят непрерывный прием навигационных сигналов глобальных навигационных спутниковых систем, измерения их параметров, первичную обработку с использованием встроенного программного обеспечения (далее - ПО) и запись результатов, которые по каналам связи передаются в вычислительный центр (далее - ВЦ). ВЦ по результатам измерений станций с помощью специального ПО определяет в режиме постобработки точные координаты пунктов сети в заданной системе координат и значения базисов.
Передача координат сетью осуществляется либо путем предоставления потребителю координат отдельных пунктов и измерительной информации с них для самостоятельной постобработки, либо путем организации прямого доступа аппаратуры потребителя к корректирующей информации в реальном времени, либо по запросу пользователя формирует виртуальную базовую станцию (VRS), с которой генерируются корректирующие поправки.
Конструктивно сеть представляет собой совокупность распределенных на территории Тюменской области опорных базисных геодезических пунктов, оснащенных непрерывно действующими дифференциальными геодезическими станциями, в комплект которых включены геодезические приемники сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS, и ВЦ, соединенного с опорными станциями проводными и/или беспроводными каналами связи.
В состав сети входят:
- двадцать шесть опорных базисных геодезических пунктов класса СГС-1 с расположенными на них постоянно действующими дифференциальными геодезическими станциями на территории Тюменской области, размещенных в населенных пунктах Абатское, Армизон-ское, Бердюжье, Голышманово, Демьянское, Исетское, Казанское, Кальчинское месторождение, Демьянское, Нижняя Тавда, Сладково, Сорокино, Упорово, Юргинское, Усть-Тегуское месторождение, Тямкинское месторождение, Аромашево, Вагай, Викулово, Ишим, Омутин-ское, Тюмень, Тобольск, Уват, Ялуторовск, Ярково;
- ВЦ, расположенный в г. Тюмень и на виртуальном сервере ВЦ;
- аппаратура и каналы связи для обмена информацией между ВЦ, опорными станциями и пользователями.
Опорные геодезические пункты оборудованы GNSS-станциями опорными спутниковыми геодезическими многочастотными Trimble NetR9, из них десять GNSS-станций составляют эталонный комплект GNSS-станций опорных эталонных Trimble NetR9-1, предназначенный для поверки сети.

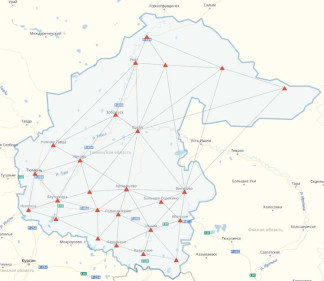

Схема расположения опорных базисных геодезических пунктов сети приведена на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер сети размещается на корпусе персонального компьютера (далее - ПК), расположенного в ВЦ в г. Тюмень в виде наклейки типографским способом.
В управлении сетью используется ПО CHC CRNet, осуществляющее сбор данных от базовых станций в реальном масштабе времени, хранение данных, обработку данных, передачу данных потребителям, контроль состояния сети (в том числе систему предупреждения). Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CPS-1.1.1436-RC- 20190627-en.msi |
| Номер версии (идентификационный номер) ПО, не ниже | 1.20 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 41C7462B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности определения приращений координат объекта в режиме постобработки 1), мм в плане | ±30 |
| по высоте | ±60 |
| Пределы допускаемой абсолютной погрешности определения приращений координат объекта в режиме реального времени 1), мм в плане | ±60 |
| по высоте | ±60 |
| 1) Диапазон работы режима от 0,07 до 30 км |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, 0С | от -40 до +65 |
наносится на титульный лист руководства по эксплуатации в виде наклейки типографским способом.
Таблица 4 - Комплектность сети
| Наименование | Обозначение | Количество |
| 1 Сеть базисная опорная активная «Сеть дифференциальных геодезических станций Тюменской области» в составе: | 1 комплект | |
| 1.1 опорные базисные геодезические пункты, оборудованные в составе: | - | 26 шт. |
| 1.1.1 GNSS-станции опорные спутниковые геодезические многочастотные | Trimble NetR9 | 16 шт. |
| 1.1.2 комплект GNSS-станций опорных эталонных (заводские номера: 5025К68527, 5048К71838, 5049К72168, 5049К72276, 5048К71851, 5025К68519, 5024К68422, 5048К71832, 5023К67917, 5025К68514) | Trimble NetR9-1 | 10 шт. |
| 1.1.3 GNSS-антенна | Zephyr Geodetic 2 | 26 шт. |
| 1.1.4 колпак погодозащитный для GNSS-антенны | - | 26 шт. |
| 1.1.5 устройство молниезащиты | - | 26 шт. |
| 1.1.6 кабель антенный коаксикальный (30 м) | - | 26 шт. |
| Наименование | Обозначение | Количество |
| 1.1.7 кабель для передачи данных в ПК | USB | 26 шт. |
| 1.1.8 кабель для передачи данных в ПК | RS-232 | 26 шт. |
| 1.1.9 кабель электропитания к опорной станции | - | 26 шт. |
| 1.1.10 кабель | Ethernet | 26 шт. |
| 1.1.11 кронштейн для крепления GNSS-антенны | - | 26 шт. |
| 1.1.12 сейф металлический | - | 26 шт. |
| 1.1.13 блок электрических розеток | 220 В | 26 шт. |
| 1.1.14 мачта крепления антенны с крепежными материалами | - | 26 шт. |
| 1.1.15 маршрутизатор | - | 26 шт. |
| 1.2 центр управления в составе: | - | 1 комплект |
| 1.2.1 виртуальный сервер | ||
| 1.2.2 ПК | ||
| 1.2.3 источник бесперебойного питания | ||
| 1.2.4 программное обеспечение СНС CRNet | - | 1 шт. |
| 2 Сеть базисная опорная активная «Сеть дифференциальных геодезических станций Тюменской области». Руководство по эксплуатации | - | 1 экз. |
| 3 Сеть базисная опорная активная «Сеть дифференциальных геодезических станций Тюменской области». Паспорт | - | 1 экз. |
| 4 Методика поверки | 651-20-069 МП | 1 экз. |
приведены в документе «Сеть базисная опорная активная «Сеть дифференциальных геодезических станций Тюменской области». Руководство по эксплуатации», раздел 1.2 «Описание и работа составных частей сети».
Приказ Росстандарта от 29.12.2018 № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
Техническая документация изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.11.2024 |
