| Номер в госреестре | 83257-21 |
| Наименование СИ | Приборы контроля пневматические |
| Обозначение типа СИ | ПК |
| Изготовитель | Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор"), Нижегородская область, г. Дзержинск |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы контроля пневматические ПК (далее по тексту - приборы контроля) предназначены для измерения избыточного давления и показания значений сигналов пневматических датчиков и других устройств, выдающих унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2), а также непрерывной записи этих сигналов; пневматической или электрической сигнализации предельных значений.
ПКП. 1Т - предназначен для измерения величины одного параметра;
ПКП.ШТ - предназначен для измерения величины одного параметра и пневматической сигнализации предельных его значений;
ПКП.1ЭТ - предназначен для измерения величины одного параметра и электрической сигнализации предельных его значений;
ПКП.2Т - предназначен для измерения величины двух параметров;
ПКР.1Т - предназначен для измерения и непрерывной записи на ленточной диаграмме и показания по шкале величины одного параметра;
ПКР.2Т - предназначен для измерения и непрерывной записи на ленточной диаграмме и показания по шкале величин двух параметров.
Принцип действия измерительного механизма приборов основан на методе силовой компенсации, при котором момент, развиваемый чувствительным элементом, уравновешивается моментом пружины обратной связи.
Приборы контроля состоят:
Приборы контроля состоят из следующих основных частей:
• измерительного механизма (преобразователя);
• механизма перемещения каретки с пером и стрелкой;
• дроссельной колодки;
• шасси;
• корпуса.
Дополнительно приборы контроля включают в себя:
• ПКП.1ПТ - пневматический блок сигнализации
• ПКП.1ЭТ - электрический блок сигнализации
• ПКР.1Т и ПКР.2Т - редуктор с электродвигателем, лентопротяжный механизм. Заводские номера приборов находятся на табличке, прикрепленной к задней стенке
прибора. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.
Конструкция приборов контроля не обеспечивает возможность их опломбирования, так как они являются приборами щитового исполнения.

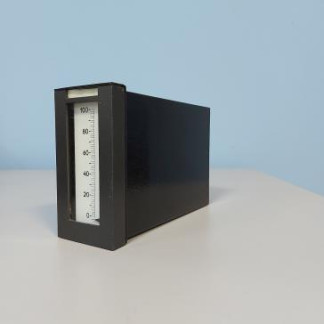

Рисунок 1
| р | ||
| ПКП.1ЭТ | ||
| С* | ||
| ПКР.2Т | ||
| » | ||
| ПКПЛПТ | ||
| £Р | ||
| ПКР.1Т | ||
| » | ||
| ПКП.1Т | ||
| 1* | ||
ПКП.2Т
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения входных пневматических аналоговых сигналов, кПа | от 20 до 100 |
| Пределы допускаемой основной приведенной погрешности к номинальному диапазону входного сигнала 80 кПа (0,8 кгс/см2), %: - ПКПЛПТ, ПКПЛПТ*, ПКР.1Т*, ПКР.2Т*; - ПКП.1ПТ, ПКПЛПТ, ПКР.1Т, ПКР.2Т | ±0,5 ±1,0 |
| Вариация показаний не должна превышать основную погрешность, % - ПКПЛПТ*, ПКПЛПТ*, ПКР.1Г, ПКР.2Т*; - ПКПЛПТ, ПКПЛПТ, ПКР.1Т, ПКР.2Т | 0,5 1,0 |
| Наименование характеристики | Значение |
| Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха на каждые 10 °С от (20 ±5) °С в пределах рабочего диапазона температур и выраженная в процентах номинального диапазона изменения входного сигнала, не должна превышать основную погрешность, %: - ПКПШТ*, ПКПШТ*, ПКР.1Т*, ПКР.2Т*; - ПКП.ШТ, ПКП.ШТ, ПКР.1Т, ПКР.2Т | ±0,4 ±0,5 |
| Давление питания, кПа | 140 ±14 |
| * - заказываются по отдельному заказу | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Питание электропривода диаграммной ленты приборов ПКР.1Т, ПКР.2Т: - напряжение переменного тока, В - частота переменного тока, Гц | 230 ±22 50 ±0,2 | ||
| Скорость перемещения диаграммной ленты, мм/ч | 20 | ||
| Масса, кг, не более | |||
| ПКР.1Т | 4,0 | ||
| ПКР.2Т | 4,5 | ||
| ПКП.1Т | 2,0 | ||
| ПКП.1ЭТ | 2,0 | ||
| ПКП.ШТ | 2,0 | ||
| ПКП.2Т | 3,0 | ||
| Габаритные размеры, мм, не более | Длинна | Ширина | Высота |
| ПКР.1Т | 340 | 145 | 150 |
| ПКР.2Т | 340 | 145 | 150 |
| ПКП.1Т | 220 | 75 | 150 |
| ПКП.1ЭТ | 270 | 75 | 150 |
| ПКП.1ПТ | 270 | 75 | 150 |
| ПКП.2Т | 340 | 75 | 150 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от + 5 до + 50 до 98 от 84 до 106,7 | ||
| Средняя наработка на отказ не менее, ч | 50000 | ||
| Средний срок службы не менее, лет | 8 | ||
наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.
Комплект поставки должен соответствовать таблицам 3, 4, 5
| Таблица 3- Комплектность средства изме | )ений | |
| Наименование | Обозначения модели | Количество |
| Прибор контроля пневматический ПК | ПКП.1Т; ПКП.1ПТ; ПКП.2Т | 1 |
| Руководство по эксплуатации * | 9078611 РЭ | 1 |
| Паспорт | 9078611 ПС | 1 |
| Методика поверки * | 9078611 МП | 1 |
| Кронштейн ** | 9990683 | 2 |
| Примечание: * В электронном виде, на сайте www.tizpribor.com ** Поставляется по заказу потребителя. | ||
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначения модели | Количество |
| Прибор контроля пневматический ПК | ПКР.1Т; ПКР.2Т | 1 |
| Руководство по эксплуатации * | 9078611 РЭ | 1 |
| Паспорт | 9078611 ПС | 1 |
| Методика поверки * | 9078611 МП | 1 |
| Кронштейн ** | 9990683 | 2 |
| Разъем ** | ШР16П2НШ8Н | 1 |
| Примечание: * В электронном виде, на сайте www.tizpribor.com ** Поставляется по заказу потребителя. | ||
| Таблица 5 - - Комплектность средства измерений | ||
| Наименование | Обозначения модели | Количество |
| Прибор контроля пневматический ПК | ПКП.1ЭТ | 1 |
| Руководство по эксплуатации * | 9078611 РЭ | 1 |
| Паспорт | 9078611 ПС | 1 |
| Методика поверки * | 9078611 МП | 1 |
| Кронштейн ** | 9990683 | 2 |
| Разъем ** | РШ2НП-1-17 | 1 |
| Примечание: * В электронном виде, на сайте www.tizpribor.com ** Поставляется по заказу потребителя. | ||
ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия.
ГОСТ 13053-76 Приборы устройства пневматические ГСП. Общие технические условия. Приказ Росстандарта от 29.06.2018 № 1339 об утверждении Государственной поверочной схема для средств измерений избыточного давления до 4000 МПа.
ТУ 26.51.52- 006 - 37185268 - 2018 Приборы контроля пневматические ПК. Технические условия.
| Зарегистрировано поверок | 85 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
