| Номер в госреестре | 83263-21 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | "САДКО 20" |
| Изготовитель | Общество с ограниченной ответственностью "СДВК" (ООО "СДВК"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «САДКО 20» (далее - комплексы) предназначены для измерений: мгновенной скорости движения транспортных средств (далее - ТС) в зоне контроля в автоматическом режиме; измерений средней скорости движения ТС на контролируемом участке дороги в автоматическом режиме; определения текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC (SU); определения места расположения комплексов на основе текущих навигационных параметров.
Принцип действия комплекса:
- при измерениях мгновенной скорости движения ТС в зоне контроля в автоматическом режиме радиолокационным методом основан на разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- при измерениях мгновенной скорости движения ТС в зоне контроля в автоматическом режиме оптометрическим методом основан на анализе фотовидеоизображения ТС на нескольких последовательных кадрах, выделения рамки ТС и рамки государственного регистрационного знака ТС на этих кадрах, получения значения времени для этих кадров, вычисления скорости ТС на основании изменения размеров и вида рамки государственного регистрационного знака ТС и самого ТС между кадрами, с учетом текущих значений времени каждого кадра, а также данных, полученных при калибровке комплекса;
- при измерениях средней скорости движения ТС на контролируемом участке дороги в автоматическом режиме, основан на получении данных с двух блоков фотовидеофиксации, синхронизированных по времени, которые формируют данные о положении ТС в поле своего обзора, вместе с дополнительной информацией, необходимой для модуля вычисления средней скорости ТС;
- при определении текущих значений времени и координат основан на получении значений времени национальной шкалы координированного времени UTC (SU) и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.
Фотовидеофиксация ТС в зоне контроля осуществляется оптическим методом с записью в кадр времени фиксации, координат места расположения комплекса и скорости ТС.
Комплексы выпускаются в трех исполнениях: стационарном без доплеровского радара, стационарном с доплеровским радаром, передвижном с доплеровским радаром.
Стационарное исполнение без доплеровского радара состоит из блока фотовидеофиксации (далее - БФ) и блока коммутации (далее - БК). Стационарное исполнение с доплеровским радаром состоит из БФ, радарного блока (далее - БР), БК. Передвижное исполнение состоит из БФ и БР.
БФ выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит: цифровую камеру с объективом, вычислитель с энергонезависимым накопителем данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS, контроллер управления, модуль обогрева и вентиляции.
БР выполнен во влагозащищенном корпусе с элементами крепления.
БК выполнен в едином влагозащищенном и ударопрочном корпусе и содержит источник питания и автоматический выключатель.
Исполнения «стационарное без доплеровского радара» и «стационарное с доплеровским радаром» предназначены для работы в непрерывном режиме в течение неограниченного промежутка времени и размещается на опорах, стойках и других элементах обустройства автомобильных дорог.
Исполнение «передвижное с доплеровским радаром» предназначено для работы в непрерывном режиме в течение ограниченного промежутка времени и размещается на специальных конструкциях (штативах, треногах, вышках, на базе ТС).
На корпусе комплекса установлена паспортная табличка, содержащая наименование и заводской номер комплекса, торговую марку изготовителя и знак утверждения типа средства измерений. Комплекс защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления и запорными устройствами.
Нанесение знака поверки на корпус комплекса не предусмотрено.

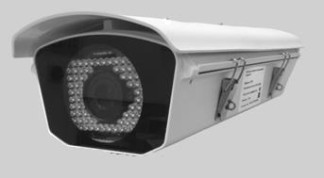

Общий вид комплекса, место установки паспортной таблички и пломб представлены на рисунках 1 - 3.
Рисунок 2 - Общий вид БФ и БР из состава комплекса в исполнениях «стационарное с доплеровским радаром» и «передвижное с доплеровским радаром» и места установки пломб на
комплексе
Паспортная
табличка
Программным обеспечением (далее - ПО) комплекса является программа «САДКО» версии 2.0.
ПО «САДКО» версии 2.0 содержит метрологически значимую часть sadko_metegare_20.so. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологической части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | sadko metegare 20.so |
| Номер версии (идентификационный номер) метрологически значимой части ПО | 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x1AC29B45FED2318753AEC5478EEAC829 |
| Алгоритм вычисления идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч при измерениях скорости движения ТС в зоне контроля радиолокационным методом при измерениях скорости движения ТС в зоне контроля по видеокадрам при измерениях скорости ТС на контролируемом участке дороги | от 1 до 320 от 0 до 350 от 0 до 350 |
| Пределы допускаемой погрешности измерений скорости движения ТС при измерениях скорости движения ТС в зоне контроля радиолокационным методом абсолютной, в диапазоне от 1 до 100 км/ч включ., км/ч относительной, в диапазоне св. 100 до 320 км/ч, % при измерениях скорости движения ТС в зоне контроля по видеокадрам абсолютной, км/ч при измерениях скорости движения ТС на контролируемом участке дороги абсолютной, в диапазоне от 0 до 200 км/ч включ., км/ч относительной, в диапазоне св. 200 до 350 км/ч, % | ±1 ±1 ±1 ±1 ±1 |
| Пределы допускаемой абсолютной погрешности отклонения времени комплекса от национальной шкалы координированного времени UTC (SU), мс | ±1 |
| Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95 и геометрическом факторе не более 3) определения координат в плане места расположения комплекса, м | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения комплекса, ГГ ц | от 24,050 до 24,250 |
| Напряжение питания от сети переменного тока, В (только для стационарного исполнения) | от 82 до 300 |
| Частота переменного тока питающей сети, Гц | от 49 до 51 |
| Напряжение питания от источника постоянного тока, В | от 7 до 20 |
| Минимальное расстояние между двумя БФ при измерениях скорости движения ТС на контролируемом участке дороги, м | 100 |
| Условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при 25 °С, %, не более атмосферное давление, кПа | от -70 до +70 98 от 60 до 106,7 |
| Класс защиты по ГОСТ 14254-2015 | IP66/IP67 |
| Масса основных компонентов комплекса, кг, не более БФ БР БК | 3.2 0,3 5.2 |
| Наименование характеристики | Значение |
| Габаритные размеры основных компонентов комплекса, мм, не более | |
| БФ | |
| длина | 446 |
| ширина | 165 |
| высота | 110 |
| БР | |
| длина | 95 |
| ширина | 85 |
| высота | 46 |
| БК | |
| длина | 300 |
| ширина | 250 |
| высота | 185 |
наносится в паспортную табличку, расположенную на корпусе БФ из состава комплекса, а также типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Комплекс аппаратно-программный | «САДКО 20»* | 1 шт. |
| 1.1 Исполнение стационарное без доплеровского радара | - | 1 шт.** |
| 1.2 Исполнение стационарное с доплеровским радаром | - | 1 шт.** |
| 1.3 Передвижное исполнение | - | 1 шт.** |
| 2 Документация | ||
| 2.1 Руководство по эксплуатации | 26.51-002-20588989-2020 РЭ | 1 экз. |
| 2.2 Методика поверки | 26.51-002-20588989-2020 МП | 1 экз. |
| 2.3 Паспорт | 26.51-002-20588989-2020 ПС | 1 экз. |
| * Стационарное или передвижное исполнение по заказу. ** Количество может быть увеличено по заказу. | ||
приведены в пункте 3.4 документа 26.51-002-20588989-2020 РЭ «Комплекс аппаратно-программный «САДКО 20». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплексам аппаратно-программным «САДКО 20»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51-002-20588989-2020 «Комплекс аппаратно-программный «САДКО 20». Технические условия»
