Расходомеры многофазные Урал-МР, 83269-21

Назначение

Расходомеры многофазные Урал-МР (далее - расходомеры) предназначены для измерений параметров многофазных потоков: массового расхода скважинной жидкости и конденсата, массового расхода скважинной жидкости и конденсата без учета воды, объемного расхода свободного нефтяного газа, приведенного к стандартным условиям и объемного расхода растворенного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.

Описание

Расходомеры многофазные Урал-МР являются средством измерений, позволяющим определять параметры многофазного потока флюида, протекающего в трубной секции, без его предварительной сепарации.

Для определения параметров измеряемой среды используется низкоэнергетическое рентгеновское излучение, которое генерируется источником, основанном на рентгеновской трубке. После прохождения излучения через измеряемый поток, излучение фиксируется и обрабатывается средствами блока детектирования. Обработка полученных данных и формирование финальных результатов производится в блоке вычислителя.

В работе расходомера предусматривается использование дополнительных линий, измеряющих параметры потоков, со значительным содержанием газа (GVF>95 %). Включение таких линий в состав расходомера выполняется по специальному заказу.

Расходомер состоит из следующих узлов:

-    блок распределения питания (БРП);

-    источник низкоэнергетического рентгеновского излучения (НРИ);

-    блок детектирования;

-    блок вычислителя;

-    средства измерений;

-    трубная секция с гидравлической обвязкой;

-    система защиты от НРИ;

-    несущая конструкция;

-    система жизнеобеспечения.

Расходомер может быть выполнен как в стационарном, так и в передвижном исполнении на базе шасси автомобиля.

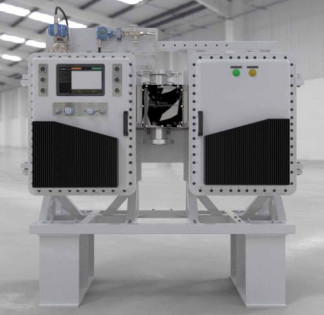

Общий вид расходомера представлен на рисунке 1.

Заводской (серийный) номер расходомеров наносится типографским способом на табличку, которая крепится в верхней правой части на раме каркаса многофазного расходомера. Место расположения таблички с заводскими (серийными) номерами показано на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение нанесения пломб или наклеек в места, указанные стрелками на рисунке 3.

Структура записи условного обозначения расходомера в зависимости от типоразмера и варианта исполнения:

Урал-МР - ХХ - ХХ - ХХ - ХХ - ХХ ТУ 2899.39-041-45211680-2020

1 2 3 4 5 6    7

где

1    - название расходомера;

2    - номинальный диаметр DN присоединительных трубопроводов;

3    - номинальное давление PN, МПа;

4    - номинальная пропускная способность по объемному расходу жидкой смеси, м3/сут;

5    - исполнением для различного объемного содержания сероводорода в газе: не более 2 % (СО), не более 6 % (СП);

6    - минимальная температура измеряемой газожидкостной смеси: не менее минус 5 °С (ТО), не менее минус 30 °С (ТН);

7    - название технических условий.

Пример условного обозначения расходомера с рабочим давлением 6,3 МПа, с номинальными диаметрами присоединительных трубопроводов 80 мм, номинальным объемным расходом жидкости 1000 м3/сут, измеряющего параметры среды с содержанием сероводорода не более 2 % и температурой не менее минус 5 °С:

Урал-МР-80-6,3-1000-С0-Т0 ТУ 2899.39-041-45211680-2020.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) позволяет управлять источником НРИ, контролировать блокировки, собирать и обрабатывать данные с первичных преобразователей, выполнять вычисление расхода газа, жидкости, влагосодержания из полученных первичных данных, визуализировать процессы запуска замеров, настройку работы расходомера, проведение калибровки и поверки, передачи и приема данных от внешних устройств.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных. Погрешности расходомеров нормированы с учетом влияния ПО.

Технические характеристики

Метрологические и основные технические характеристики установок приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится в центр титульных листов паспорта и руководства по эксплуатации расходомеров типографическим способом, на табличке расходомера - методом гравировки.

Комплектность

Комплект поставки расходомеров многофазных Урал-МР приведен в таблице 4.

Таблица 4 - Комплект поставки расходомеров многофазных Урал-МР

Сведения о методах измерений

приведены в Разделе «Описание и работа» документа «Расходомер многофазный Урал-МР. Руководство по эксплуатации» 1365.2.00.00.000 РЭ.

Нормативные документы

Постановление Правительства РФ от 16.11.2020 г. №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 2899.39-041-45211680-2020 Расходомеры многофазные Урал-МР. Технические условия
