| Номер в госреестре | 83273-21 |
| Наименование СИ | Расходомеры переменного перепада давления |
| Обозначение типа СИ | ITABAR+E |
| Изготовитель | "Intra-Automation GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 5 лет, 4 года - при комплектации ИВК RMC 621, RMS 621 |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры переменного перепада давления ITABAR+E (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости, газа, насыщенного и перегретого пара.
Принцип действия расходомера основан на использовании в качестве первичного преобразователя расхода осредняющей напорной трубки (далее - ОНТ).
При протекании потока через ОНТ в ней возникает скоростной напор, который преобразуется в перепад давлений между полным давлением, отбираемым на стороне набегающего потока, и статическим давлением, отбираемым на противоположной стороне ОНТ по направлению потока.
Перепад давлений на выходе ОНТ преобразуется преобразователем дифференциального давления в выходной сигнал, пропорциональный объемному расходу измеряемой среды при рабочих условиях.
Расходомеры состоят из первичного преобразователя расхода ITABAR-FLOW-SENSOR (ОНТ) и преобразователя давления измерительного Deltabar S PMD75 (регистрационный номер № 72796-18) с пределами допускаемой основной приведенной к ВПИ погрешностью дифференциального давления ±0,05 %.
По заказу расходомер комплектуется:
преобразователем давления измерительным Cerabar S PMP71, Cerabar S PMP75 (регистрационный номер № 71892-18),
термопреобразователем сопротивления платиновым серий TR, TS, TST, TPR, TSM, TET (регистрационный номер № 68002-17, НСХ Рt 100, класс А по ГОСТ 6651-2009),
комплексом измерительно-вычислительным RMC 621, RMS 621 (регистрационный номер № 37514-08) (далее - ИВК).
Преобразователь дифференциального давления обеспечивает измерение разности давлений, вычисление объемного расхода и объема, формирование выходного сигнала, соответствующего измеренному расходу, в унифицированный сигнал постоянного тока (от 4 до 20 мА) или цифровой сигнал по протоколам HART, Profibus, Foundation Fieldbus.
Комплекс измерительно-вычислительный преобразует сигналы от преобразователей давлений и термопреобразователя сопротивления в значения объемного расхода, температуры, давления, а также вычисляет массовый расход, массу и объем измеряемой среды при рабочих условиях, объемный расход и объем газа, приведенные к стандартным условиям по ГОСТ 2939-63.
Расходомеры по заказу могут комплектоваться двумя преобразователями давления измерительными Deltabar S PMD75, что позволяет увеличить динамический диапазон расхода.
Преобразователи давления измерительные Deltabar S PMD75 снабжены встроенным жидкокристаллическим дисплеем (ЖКИ) для отображения измеренных величин, аварийных и диагностических сообщений.
ОНТ представляет собой погружную конструкцию, устанавливаемую в трубопровод или короб прямоугольного сечения, фронтальной частью навстречу потоку.
ОНТ выпускаются серий 20/21; 25/26; 35/36;65/66; 100, отличающихся формой поперечного сечения, длиной погружной части, количеством отверстий. Выбор серии осуществляется при заказе расходомера.
Монтаж ОНТ осуществляется с помощью резьбового, приварного или фланцевого соединений.
При монтаже ОНТ на трубопроводе необходимо соблюдать длины прямолинейных измерительных участков до и после места установки, которые зависят от местных сопротивлений. Минимальные прямые участки по направлению потока составляют 7 DN до и 3 DN после установки расходомера.

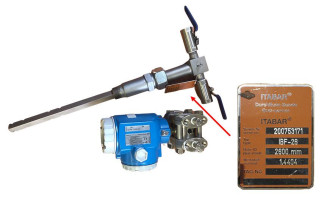

Серийный номер расходомера методом гравировки наносится на шильдик, место его крепления показано стрелкой на рисунке 1.
Формат серийного номера — девятизначный цифровой код.
Пломбирование осредняющих напорных трубок не предусмотрено. Средства измерений утвержденных типов, входящие в состав расходомера, обеспечивают защиту от несанкционированного вмешательства в работу расходомера. Способы их защиты и места пломбирования приведены в описаниях типа и (или) в эксплуатационной документации.
Знак поверки наносится на свидетельство о поверке и/или в паспорт расходомера.
Общий вид расходомера представлен на рисунке 1.
200753171 IBF-26 2600 mm
ш:
Программное обеспечение (ПО) расходомера встроенное. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационн ые данные (признаки) | Значения | |||
| Преобразователи давления измерительные Deltabar S PMD75 | Преобразователи давления измерительные1) Cerabar S PMP71, Cerabar S PMP75 | Комплексы измерительновычислительные2) | ||
| RMC 621 | RMS 621 | |||
| Идентификацион ное наименование ПО | Deltabar S | Cerabar S | FCU0xxA | FCS0xxA |
| Номер версии (идентификационное наименование) ПО | не ниже 02.10.01 | не ниже 02.10.01 | не ниже V3.yy.zz | не ниже V3.yy.zz |
| Цифровой идентификатор ПО | не отображается | не отображается | не отображается | не отображается |
| Алгоритм вычисления цифрового индикатора ПО | - | - | CRC16 | CRC16 |
| ^- при наличии в составе расходомера преобразователя давления измерительного Cerabar S PMP71 или Cerabar S PMP75 2)- при наличии в составе расходомера ИВК | ||||
Уровень защиты ПО расходомеров переменного перепада давления ITABAR+E от непреднамеренных и преднамеренных изменений «средний» в соответствии Р 50.2.077-2014. Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью расходомера.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, м3/ч | от S^Vmin до S^VmdK, где S-площадь сечения трубопровода, м2 Vmin и ^ах - верхний и нижний пределы диапазона скоростей соответственно |
| Динамический диапазон измерений расхода: | 5:1 25:11) |
| Диапазон измерений разности давлений, кПа | от 0 до 4000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема в рабочих условиях, % | ±1,5 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % | ±2,0 |
| 11 - при комплектации расходомера двумя преобразователями давления измерительными Deltabar S PMD75 | |
| Наименование характеристики | Значение |
| Диаметр условного прохода (размер поперечного сечения, мм) трубопровода DN | от 20 до 6000 |
| Характеристики измеряемой среды: - диапазон скоростей, м/с: жидкость газ пар - максимальное избыточное давление, МПа - диапазон температур, °С: жидкость, газ пар | от 0,2 до 5 от 1 до 40 от 2 до 50 40 от -40 до +200 от -40 до +300 |
| Условия эксплуатации: - температура окружающей среды, °С: -ОНТ и СИ, утвержденных типов, кроме ИВК - ИВК, - относительная влажность окружающего воздуха, %, - атмосферное давление, кПа - напряжение питания постоянного тока, В | от -40 до +85 от -40 до +60 от 30 до 98 от 84 до 106,7 от 10,5 до 45 |
| Выходные сигналы | 4-20 мА, HART, Profibus PA, Foundation Fieldbus |
| Потребляемая мощность, Вт, не более | 45 |
| Масса, габаритные размеры^ ITABAR-FLOW-SENSOR (ОНТ) | в зависимости от DN и способа присоединения |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 75000 |
| Маркировка взрывозащиты | 1Ex ia IIC T6...T3 Gb 1Ex d IIC T6/T4 Gb |
| 1) - масса и габаритные размеры СИ утвержденных типов приведены в их описаниях типа | |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на средства измерений, входящие в состав расходомера, согласно их описаниям типа.
| Таблица 4 - Комплектность расходомера переменного перепада давления | [TABAR+E | ||
| Наименование | Обозначение | Количество | Примечание |
| Расходомер переменного перепада давления | ITABAR+E | 1 шт. | Комплектация согласно заказу |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | - | 1 экз. | - |
| Методика поверки | МП 2550-0377-2020 | 1 экз. | - |
| Эксплуатационная документация СИ утвержденных типов | - | 1 комплект | - |
приведены в разделе 9.2 «Расчет расхода» руководства по эксплуатации «Расходомеры переменного перепада давления ITABAR+E».
Приказ Росстандарта от 07.02.2018 г. № 256 для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа Техническая документация фирмы-изготовителя
