| Номер в госреестре | 83275-21 |
| Наименование СИ | Система информационно-измерительная автоматизированная |
| Обозначение типа СИ | АИИС-У-ЭС-02 |
| Изготовитель | Публичное акционерное общество "ОДК-Кузнецов" (ПАО "ОДК-Кузнецов"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная автоматизированная АИИС-У-ЭС-02 (далее-АИИС) предназначена для измерений параметров технологических процессов стендовых испытаний компрессоров среднего (КСД) и высокого (КВД) давления (далее - изделия) газотурбинных двигателей (ГТД) на стенде ЭС-02-01 цеха № 26, выраженных в единицах величин: частоты вращения; объёмного расхода жидкости; давления и разрежения жидкости и газа; температуры жидкости и газа; скорости колебаний (вибрации) твёрдых тел; силы крутящего момента и влажности воздуха, а также для регистрации и отображения результатов измерений и расчетных величин.

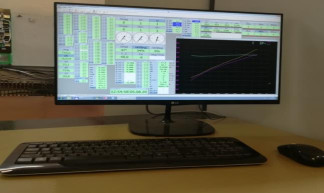

Конструктивно АИИС состоит из: автоматизированного рабочего места (АРМ) оператора АИИС в составе монитора, клавиатуры и манипулятора типа «мышь», соединённых со встроенными платами персонального компьютера (ПК); стойки измерительно -вычислительного комплекса (ИВК) в составе системного блока ПК со встроенными платами АЦП, источника бесперебойного питания (ИБП), клеммных соединителей и кабелей для соединений внутри стойки; статива (панели) датчиков давления (СтДД) с расположенными на нем первичными измерительными преобразователями (ПП) давления и разрежения; шкафа температурных преобразователей (ШкТП) с расположенными в нем промежуточными измерительными преобразователями (ПрП) частотных и аналоговых сигналов, стабилизированных источников питания ПП и ПрП; комплекта кабелей для соединения ПП, ПрП и клеммных соединителей стойки ИВК между собой; ПП и источников питания, размещённых по месту на изделиях, в стендовом технологическом оборудовании (СТО) и системах; монитора на рабочем месте ведущего испытания на стендовом пульте управления (ПУ), соединённого с ПК.
ПП температуры термоэлектрического типа (термопары) предварительно устанавливаются в технологические конструктивы (комбинированные или термогребёнки), в количестве от 2 до 6 штук на гребёнку, которые затем монтируются на изделии по месту.
Принцип действия АИИС основан на преобразовании первичными измерительными преобразователями измеряемых значений величин на входе в ПП в функционально связанные электрические сигналы на выходе ПП, с последующим преобразованием и/или нормализацией промежуточными преобразователями и передачей результатов на модули аналоговоцифрового преобразования (АЦП) ПК для цифрового преобразования. Далее сигнал в цифровом формате поступает в процессор ПК, где, с применением функционального/прикладного программного обеспечения, по обратной функции преобразуется в измеренные значения величин, которые регистрируются в памяти ПК и отображаются на мониторах АРМ оператора АИИС и рабочего места ведущего испытания.
Функционально АИИС включает в себя следующие ИК:
ИК частоты вращения;
ИК объёмного расхода (прокачки) жидкости (масла);
ИК разрежения/давления жидкости и газа;
ИК температуры газа с 1111 термоэлектрического типа;
ИК температуры жидкости и газа с ПП терморезистивного типа; ИК скорости колебаний (вибрации) твёрдых тел;
ИК силы крутящего момента;
ИК влажности воздуха;
Рисунок 7 - Аппаратура контроля Рисунок 8 - Вибропреобразователь
вибраций ИВ-Д-ПФ-4М МВ-43. Монтаж по месту
Рисунок 9 - Датчик ДЧВ-2500А. Монтаж по месту
Рисунок 11 - Турбинный преобразователь Рисунок 12 - Турбинный преобразова-расхода ТПР14-2-1. Монтаж по месту тель расхода ТПР11-1-1. Монтаж по месту
Рисунок 15 - Термопара (безкорпусная) с Рисунок 16 - Комбинированная гре-НСХ ТХК(Ь) бёнка П.2541.000-1 на 6 ТП с НСХ ТХК(Ь).
В качестве примера одного из вариантов
монтажа
Заводской знак, с наименованием АИИС и заводским номером расположен в виде наклейки с надписью «ПАО «ОДК-Кузнецов, АИИС-У-ЭС-02, заводской № 01» в верхней части каркаса стойки ИВК с лицевой стороны (рисунок 3).
Наименование АИИС надписью «АИИС-У-ЭС-02» наносится в левом верхнем углу на наружную сторону двери лицевой стороны стойки ИВК (рисунок 2).
Защита от несанкционированного доступа к АИИС обеспечивается запиранием встроенными замками дверей с лицевой и тыльной стороны стойки ИВК (рисунок 2) и запиранием на замок и пломбированием входной двери на стенд.
Программное обеспечение (ПО) включает в себя общее (ОПО) и функциональное/прикладное (ФПО) программное обеспечение.
ОПО включает в себя операционную систему (ОС) Windows.
ФПО включает в себя программу ACS, версия 1.02:
Метрологически значимая часть программы ACS включает в себя файл ADN.DLL.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части программы ACS._
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ADN.DLL |
| Номер версии (идентификационный номер) ПО | 1.02 |
| Цифровой идентификатор ПО | 36D2A359 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Защита от несанкционированного доступа к функциональному/прикладному программному обеспечению обеспечивается вводом пароля при загрузке операционной системы Windows.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077- 2014.
Метрологические характеристики АИИС-У-ЭС-02 приведены в таблицах 2 - 10.
Таблица 2 - ИК частоты вращения
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | Пределы допускаемой погрешности |
| Частота вращения (Наименование ИК: N СД/ВД, количество 1) | от 1,667 до 83,333Гц (от 100 до 5000 об/мин) | ±0,15 % приведенной к ВП (где ВП - верхний предел диапазона измерений) |
Таблица 3 - ИК объёмного расхода (прокачки) жидкости (масла)
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | Пределы допускаемой погрешности |
| Объёмный расход (прокачка) жидкости (масла) (Наименование ИК: Gv11-1, Gv11-2, количество 2) | от 30 до 60 л/мин | ±0,6 % относительно ИЗ (где ИЗ - измеренное значение) |
| Объёмный расход (прокачка) жидкости (масла) (Наименование ИК: Gv14-1, Gv14-2, количество 2) | от 120 до 240 л/мин |
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | ^еделы допускаемой погрешности |
| Разрежение (избыточное) (Наименование ИК: 0016Р-1, количество 1) | от -1,569 до 0,000 кЛа (от -0,016 до 0,000 кгс/см2) | ±0,5 % приведённой к ДИ (где ДИ - диапазон измерений) |
| Разрежение (избыточное) (Наименование ИК: 016Р- 1...016Р-10, количество 10) | от -15,69 до 0,00 кШ (от -0,16 до 0,00 кгс/см2) | |
| Разрежение (избыточное) (Наименование ИК: 025Р-1.. .025Р-15, количество 15) | от -24,52 до 0,00 кШ (от -0,25 до 0,00 кгс/см2) | |
| Разрежение (избыточное) (Наименование ИК: 04Р-1.. .04Р-60, количество 60) | от -39,23 до 0,00 кШ (от -0,4 до 0,0 кгс/см2) | |
| Разрежение (избыточное) (Наименование ИК: 06Р-1.. .06Р-10, количество 10) | от -58,84 до 0,00 кШ (от -0,6 до 0,0 кгс/см2) | |
| Разрежение/давление (избыточное) (Наименование ИК: 06Р06-1...06Р06-4, количество 4) | от -58,84 до +58,84 кШ (от -0,6 до +0,6 кгс/см2) | |
| Разрежение/давление (избыточное) (Наименование ИК: 05Р1-1, 5Р1-2, количество 2) | от -49,03 до +98,07 кШ (от -0,5 до +1,0 кгс/см2) | |
| Разрежение/давление (избыточное) (Наименование ИК: 05Р105-1, количество 1) | от -49,03 до +147,10 кШ (от -0,5 до +1,5 кгс/см2) | |
| Давление (избыточное) (Наименование ИК: Р4-1.Р4-20, количество 20 | от 0,000 до 0,392 МШ (от 0,0 до 4,0 кгс/см2) | |
| Давление (избыточное) (Наименование ИК: Р6-1.Р6-86, количество 86) | от 0,000 до 0,588 МШ (от 0,0 до 6,0 кгс/см2) | |
| Давление (абсолютное) (Наименование ИК:РЬ, количество 1) | от 93,33 до 111,99 кШ (от 700 до 840 мм рт. ст.) | ±0,25 % приведённой к ДИ |
Таблица 5 - ИК температуры газа с IIII термоэлектрического типа
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | ^еделы допускаемой погрешности |
| Температура газа (Наименование ИК: ТОХК-1... ТОХК-90, количество 90) | от 233 до 633 К (от -40 до +360 °С) | ±1,0 % приведённой к BI |
Таблица 6 - ИК температуры жидкости и газа с IIII терморезистивного типа
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | ^еделы допускаемой погрешности |
| Температура газа (Наименование ИК: ТСШ00-1...ТСШ00-13, количество 13) | от 223 до 323 К (от -50 до +50 °С) | ±1,0 % приведённой к ДИ |
| Температура жидкости (Наименование ИК: ТСШ00-01...ТСШ00-04, количество 4) | от 273 до 473 К (от 0 до 200 °С) | ±1,0 % приведённой к ДИ |
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | Пределы допускаемой погрешности |
| Скорость колебаний (вибрации) твёрдых тел (Наименование ИК: V-1...V-6, количество 6) | от 5 до 100 мм/с | ±10,0 % приведённой к ВП |
Таблица 8 - ИК силы крутящего момента
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | Пределы допускаемой погрешности |
| Сила крутящего момента (Наименование ИК: РКМ, количество 1) | от 0,588 до 8,8 25 кН (от 60 до 900 кгс) | ±0,4 % от ИЗ (ИЗ - измеренное значение на диапазоне измерений от 0,5Рмах до Рмах). ±0,4 % от ВП ДИ (ВП ДИ - верхний предел диапазона измерений от 60 кгс до 0,5Рмах) |
Таблица 9 - ИК влажности воздуха
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | Пределы допускаемой погрешности |
| Влажность относительная (Наименование ИК: ф, количество 1) | от 0 до 100 % | ±2,2 % приведённой к ДИ |
Таблица 10 - ИК температуры (в точке измерений влажности воздуха
| Измеряемая величина (наименование ИК и количество) | Диапазон измерений | Пределы допускаемой погрешности |
| Температура (в точке измерения влажности) (Наименование ИК: Тф, количество 1) | от 233 до 323 К (от -40 до +50 °С) | ±1,0 % приведённой к ДИ |
Технические характеристики АИИС-У-ЭС-02 приведены в таблице 11.
Таблица 11- Основные технические характеристики
| Наименование характеристики | Значение |
| 1 Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Г ц - потребляемая мощность, ВА, не более (справочно) | 220±22 50±0,2 2500 |
| 2 Условия эксплуатации: | |
| Для аппаратуры в испытательном боксе: - температура воздуха, К (°С) - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт.ст.) Для аппаратуры в помещении пультовой: - температура воздуха, К (°С) - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт.ст.) | от 223 до 323 (от -50 до +50) от 30 до 90 от 93,33до 111,99 (от 700 до 840) от 288 до 308 (от 15 до 35) от 30 до 80 от 93,33до 111,99 (от 700 до 840) |
| родолжение таблицы 11 | |
| Наименование характеристики | Значение |
| 3 Габаритные размеры составных частей средства измерений, мм, (высота х ширина х глу | |
| бина) или (диаметр х длина/высота), не более (справочно) | |
| - АРМ оператора системы в составе: | |
| - ЖК-монитор LG 27MP67HQ | 360x610x245 |
| - клавиатура Microsoft Wirless Keyboard 800 | 160x460x24 |
| - манипулятор «мышь» Microsoft Wirless Mouse 1000 | 113x62x38 |
| - стойка ИВК | 2000x600x800 |
| - статив СтДД ПП (датчиков) давления | 1800x1750x200 |
| - шкаф температурных преобразователей ШкТП | 1550x330x570 |
| - аппаратура контроля вибраций ИВ-Д-ПФ-4М | 300x300x300 |
| - вибропреобразователь МВ-43/44 | 22x40x45 |
| - преобразователь измерительный температуры и влажности | 0100x160 |
| ИПТВ-056/М3-03 | |
| - преобразователь расхода турбинный ТПР 11-1-1 | 95x36x90 |
| - преобразователь расхода турбинный ТПР 14-2-1 | 100x55,4x102 |
| - датчик весоизмерительный тензорезисторный М50-2-С3 | 0100x50 |
| - преобразовательный весоизмерительный ТВ-003/05Д | 245x175x67 |
| - термопара безкорпусная с НСХ ТХК(Ь) | 03x6000 |
| - термосопротивление ТП-9201 | 022x145 |
| - блок питания DR-4524 45W/2А | 78x93x67 |
| - ЖК-монитор LG 27MP67HQ | 360x610x245 |
| 4 Масса составных частей, кг, не более (справочно) | |
| - АРМ оператора системы в составе: | |
| - ЖК-монитор LG 27MP67HQ | 4,5 |
| - клавиатура Microsoft Wirless Keyboard 800 | 0,55 |
| - манипулятор «мышь» Microsoft Wirless Mouse 1000 | 0,09 |
| - стойка ИВК | 68,0 |
| - статив СтДД ПП (датчиков) давления | 88,0 |
| - шкаф температурных преобразователей ШкТП | 63,0 |
| - аппаратура контроля вибраций ИВ-Д-ПФ-4М | 3,5 |
| - вибропреобразовательМВ-43/44 | 0,15 |
| - преобразователь измерительный температуры и влажности | 0 15 |
| ИПТВ-056/М3-03 | 0, 15 |
| - преобразователь расхода турбинный ТПР 11-1-1 | 0,8 |
| - преобразователь расхода турбинный ТПР 14-2-1 | 2,5 |
| - датчик весоизмерительный тензорезисторный М50-2-С3 | 2,0 |
| - преобразовательный весоизмерительный ТВ-003/05Д | 1,3 |
| - термопара безкорпусная с НСХ ТХК(Ь) | 0,8 |
| - термосопротивление ТП-9201 | 0,15 |
| - блок питания DR-4524 45W/2А | 0,31 |
| - ЖК-монитор LG 27MP67HQ | 4,5 |
Знак утверждения типа наносится в правом верхнем углу на наружную сторону двери лицевой стороны стойки ИВК (рисунок 2).
Таблица 12 - Комплектация АИИС
| Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | s' о, в о оК h | |
| Систем информационно-измерительная автоматизированная в комплекте: | АИИС-У-ЭС-02 | 1 | |
| 1 АРМ оператора системы в составе: | 1 | ||
| 1.1 | ЖК-монитор | LG 27MP67HQ | 1 |
| 1.2 | Клавиатура | Microsoft Wirless Keyboard 800 | 1 |
| 1.3 | Манипулятор «мышь» | Microsoft Wirless Mouse 1000 | 1 |
| 2 Стойка измерительно-вычислительного комплекса в составе: | ИВК | 1 | |
| 2.1 | Промышленная ЭВМ | AdvantixIPC-1115155 | 1 |
| 2.1.1 | Длата аналогового ввода на 64 канала | PCI-1747U | 7 |
| 2.2 | Клеммный адаптер для 68-контактного соединителя SCSIII | ADAM-3968 | 7 |
| 2.3 | Кабель экранированный с 68-контактными соединителями | PCL-10168 | 7 |
| 2.4 | Источник бесперебойного питания | WI | 1 |
| 3 Статив ИИ (датчиков) давления в составе: | СтДД | 1 | |
| 3.1 | Датчик избыточного разрежения BDSensors (рег. №56795-14) | DMP 331 110-9999-4-2-100-600-1-00R (-0,016.0,000 кгс/см2) | 1 |
| 3.2 | Датчик избыточного разрежения BDSensors (рег. №56795-14) | DMP 331 110-9999-4-2-100-600-1-00R(-0,16 ...0,00кгс/см2) | 10 |
| 3.3 | Датчик избыточного разрежения BDSensors (рег. №56795-14) | DMP 331110-9999-4-2-100-600-1-00R (-0,25.0,00 кгс/см2) | 15 |
| 3.4 | Датчик избыточного разрежения BDSensors (рег. №56795-14) | DMP 331 110-9999-4-2-100-600-1-00R (-0,4.. .0,0 кгс/см2) | 60 |
| 3.5 | Датчик избыточного разрежения BDSensors (рег. №56795-14) | DMP 331 110-9999-4-2-100-600-1-00R(-0,6 ... 0,0кгс/см2) | 10 |
| 3.6 | Датчик избыточного разрежения/давления BDSensors (рег. №56795-14) | DMP 331110-9999-4-2-100-600-1-00R (-0,6.0,6 кгс/см2) | 4 |
| 3.7 | Датчик избыточного разрежения/давления BDSensors (рег. №56795-14) | DMP 331 110-9999-4-2-100-600-1-00R(-0,5.. .1,0 кгс/см2) | 2 |
| 3.8 | Датчик избыточного разрежения/давления BDSensors (рег. № 56795-14) | DMP 331 110-9999-4-2-100-600-1-00R(-0,5 ... 1,5 кгс/см2) | 1 |
| 3.9 | Датчик избыточного давления BDSensors (рег. №56795-14) | DMP 331110-9999-4-2-100-600-1-00R(0.4 кгс/см2) | 20 |
| 3.10 | Датчик избыточного давления BDSensors (рег. №56795-14) | DMP 331110-9999-4-2-100-600-1-00R (0.6 кгс/см2) | 86 |
| 3.11 | Датчик абсолютного давления BDSensors (рег. №56795-14) | DMP 331i 111- 9999-3-l-100-645-1-11R (700.840 ммрт. ст.) | 1 |
| 4 Шкаф температурных преобразователей в составе: | ШкШ | 1 | |
| 4.1 | !реобразователь частотных сигналов (рег. № 64283-16) | D1060S | 5 |
| 4.2 | !реобразователь аналоговых сигналов (рег. № 64283-16) | D1072D | 55 |
r-U7IT7y-37ГТГ
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений)_
о
в
-
л
о
К
Обозначение
4.3
Нормализатор сигнала
МЕ-402
1
DR-4524 45'^2А
4.4
1
Блок питания
SDR 240-24 10А
4.5 Блок питания
1
5 Аппаратуры контроля вибраций (рег. № 43475-09)
ИВ-Д-ПФ
2
6 Вибропреобразователь (рег. № 16985-08)
МВ-43/44*
6
7 Преобразователь измерительный температуры влажности (рег. № 16447-08)_
ИПТВ-056/М3-03
1
8 Преобразователь расхода турбинный (рег. № 8326-90)_
ТПР11-1-1
2
9 Преобразователь расхода турбинный (рег. № 8326-90)_
ТПР14-2-1
2
10 Датчик весоизмерительный тензорезисторный (рег. № 53637-13)_
М50-2-С3
1
11 Преобразовательный весоизмерительный (рег. № 37794-08)_
ТВ-003/05Д
1
ДЧВ-2500А
12 Датчик частоты вращения
1
13 Термопара (безкорпусная)
ТХК(Ь)
**
90
14 Термосопротивление (рег. № 48114-12)
ТП-9201
17
DR-4524 45'^2А
15 Блок питания
4
LG 27MP67HQ
1
16 ЖК-монитор
П.4643.000РЭ
1
Инструкция по эксплуатации
Формуляр
П.4643.000Ф0
1
Методика поверки
1
П.4643.000МП
* Допускается использование ПП Mb-44 (рег. № 21349-06) вместо МВ-43 или совместное использование в различной комбинации.
** Допускается замена на другие типы ПП (термопары) 2 класса допуска с НСХ ТХК^) по ГОСТ Р 8.585 или ГОСТ 6616.
*** Допускается замена на другие типы ПП (термосопротивления) А и В класса допуска с НСХ П100 (а = 0,00392) по ГОСТ Р 8.625 _
приведены в разделе 1.6 «Методы (методики) измерений» руководства по эксплуатации П.4643.000РЭ.
Нормативные документы, устанавливающие требования к системе информационно-измерительной автоматизированной АИИС-У-ЭС-02
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
Приказ Федерального агентства по техническому регулированию и метрологии от 31 января 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
