| Номер в госреестре | 83284-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4МТ 48 XD |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 4МТ 48 XD (далее - трансформаторы) предназначены для преобразований напряжения переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными, индуктивными электромагнитными устройствами. Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора. В центре верхней части трансформаторов расположен высоковольтный вывод первичной обмотки. Вывод вторичной обмотки и заземляемый вывод первичной обмотки расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части трансформаторов внизу, а клемма заземления - с задней торцевой части.
К трансформаторам данного типа относятся трансформаторы напряжения 4МТ 48 XD с зав. №№ 03/30188727, 03/30188730, 03/30188729, 03/30188728.
Заводской номер наносится на маркировочную наклейку трансформаторов типографским способом в виде цифрового кода.

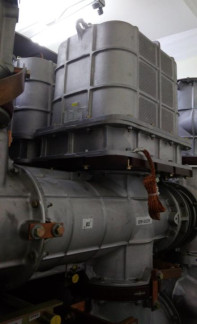

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 27,5/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 110/V3 |
| Классы точности основных вторичных обмоток по ГОСТ 1983-2001 | 0,2; 1,0 |
| Номинальная мощность трансформатора, В- А: - для класса точности 0,2 - для класса точности 1,0 | 20 50 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 415x490x270 |
| Масса, кг, не более | 65 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -50 до +40 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | 4МТ 48 XD | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения 4МТ 48 XD
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
