| Номер в госреестре | 83285-21 |
| Наименование СИ | Трансформатор напряжения |
| Обозначение типа СИ | НТМ-10У3 |
| Изготовитель | Открытое акционерное общество "Укрэлектроаппарат" (ОАО "Укрэлектроаппарат"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НТМ-10У3 (далее - трансформатор) предназначен для преобразований напряжения переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформатор является трехфазным с масляной изоляцией. Магнитопровод трансформатора изготовлен из холоднокатаной электротехнической стали. Трансформатор имеет три вторичные обмотки. Выводы первичной и вторичных обмоток расположены сверху на крышке сварного бака.
К трансформатору данного типа относится трансформатор напряжения НТМ-10У3 с зав. № 983.
Заводской номер наносится на маркировочную табличку трансформатора любым технологическим способом в виде цифрового кода.

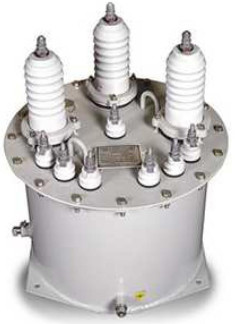

Общий вид трансформатора представлен на рисунке 1 . Нанесение знака поверки на трансформатор в обязательном порядке не предусмотрено. Пломбирование трансформатора не предусмотрено.
i
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки, кВ | 10 | ||
| Номинальное напряжение основных вторичных обмоток, В | 100 | ||
| Классы точности основных вторичных обмоток по ГОСТ 1983-2001 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность трансформатора, В-А | 120 | 200 | 500 |
| Предельная мощность трансформатора, В-А | 1000 | ||
| Номинальная частота напряжения питающей сети, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 525x448x448 |
| Масса, кг, не более | 81 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на трансформатор не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМ-10У3 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформатору напряжения НТМ-10У3
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
