| Номер в госреестре | 83286-21 |
| Наименование СИ | Трансформаторы напряжения антирезонансные |
| Обозначение типа СИ | НТАМИ-10У3 |
| Изготовитель | Открытое акционерное общество "Укрэлектроаппарат" (ОАО "Укрэлектроаппарат"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения антирезонансные НТАМИ-10У3
(далее - трансформаторы) предназначены для преобразований напряжения переменного тока с целью контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются трехфазными и состоят из трехфазного трехстержневого трансформатора прямой последовательности и однофазного двухстержневого трансформатора нулевой последовательности. Магнитопровод трансформатора прямой последовательности изготовлен из пластин холоднокатаной электротехнической стали, магнитопровод трансформатора нулевой последовательности изготовлен из пластин конструкционной стали. Трансформаторы имеют одну первичную и три вторичные обмотки. Выводы первичной и вторичных обмоток расположены сверху на крышке бака.
К трансформаторам данного типа относятся трансформаторы напряжения антирезонансные НТАМИ-10У3 с зав. №№ 393, 413.
Заводской номер наносится на маркировочную табличку трансформатора любым технологическим способом в виде цифрового кода.

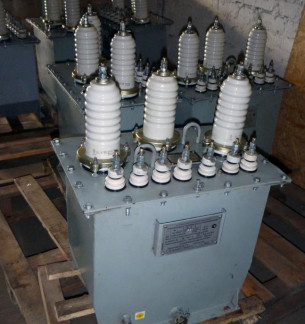

Общий вид трансформаторов представлен на рисунке 1 . Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 10 |
| Номинальное напряжение основных вторичных обмоток, В | 100 |
| Класс точности основных вторичных обмоток по ГОСТ 1983-2001 | 0,5 |
| Номинальная мощность трансформаторов, В-А | 75 |
| Предельная мощность трансформаторов, В-А | 1000 |
| Номинальная частота напряжения питающей сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахдлинахширина), мм, не более | 596х480х353 |
| Масса, кг, не более | 115 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на трансформаторы не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения антирезонансный | НТАМИ-10У3 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения антирезонансным НТАМИ-10У3
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
