| Номер в госреестре | 83287-21 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Gasera ONE НF |
| Изготовитель | ?ма "Gasera Ltd.", Финляндия |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Gasera ONE НБ (далее - газоанализаторы) предназначены для измерений объемной доли и массовой концентрации фтористого водорода (НБ) в атмосферном воздухе и воздухе рабочей зоны.
Принцип действия газоанализаторов - оптический, основан на фотоакустической технологии с использованием настраиваемых источников лазерного излучения (диодный лазер). Метод измерения основан на способности молекул HF избирательно поглощать лучистую энергию в характерном для них участке инфракрасного диапазона. В камере-резонаторе молекулы HF под воздействием лазерного излучения производят колебания, интенсивность которых пропорциональна содержанию HF. Колебания регистрируются приемником.
На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.
Газоанализаторы являются стационарными приборами, включающие аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных.
На лицевой панели газоанализатора расположены:
- дисплей;
- USB разъем;
- ручка управления и программирования газоанализатора.
На задней панели газоанализатора расположены:
- кнопка включения/выключения газоанализатора;
- разъемы для подачи анализируемой газовой смеси;
- порт Ethernet;
- порт RS-232 (по заказу).
Серийный номер газоанализатора наносится на маркировочную табличку, расположенную на задней стенке типографским методом.
Общий вид газоанализаторов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Нанесение знака поверки на корпус газоанализатора не предусмотрено.

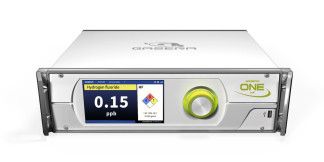

Рисунок 1 - Общий вид газоанализаторов
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет следующие функции:
- расчет концентрации HF;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу Ethernet (TCP/IP) или USB;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- архивации и контроля архивации измерений;
- контроль внешней связи Ethernet (TCP/IP);
- контроль журналов изменений.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 -
«средний».
Идентификационные данные ПО приведены в таблице 1. _Таблица 1 - Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Gasera |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Основные метрологические характеристики
| Диапазоны измерений фтористого водорода (HF) | Пределы допускаемой основной погрешности | Область применения | ||
| массовой концентрации, мг/м3 | объемной доли, млн-1 (ppm) | приведенной 1) Y, % | относи тельной 5, % | |
| от 0 до 0,020 включ. св. 0,020 до 0,20 | от 0 до 0,025 включ. св. 0,025 до 0,25 | ±20 | ±20 | Контроль ПДК атмосферного воздуха |
| от 0 до 0,5 включ. св. 0,5 до 2,5 | от 0 до 0,65 включ. св. 0,65 до 3,0 | ±20 | ±20 | Контроль ПДК воздуха рабочей зоны |
| ерхнему пределу диапазона измерений. ий объемной доли Х в млн-1 (ppm) в массовую концентрацию С, мг/м3, = X М/Vm, где са компонента, г/моль, ъем газа-разбавителя - азота или воздуха, равный: и условиях (0 оС и 101,3 кПа в соответствии с РД 52.04.186-89) для ри условиях (20 оС и 101,3 кПа) для воздуха рабочей зоны | ||||
| ^ Приведенная к в 2) Пересчет значен проводят по формуле: C М - молярная мас Vm - молярный об - 22,4 дм3/моль пр атмосферного воздуха; - 24,04 дм3/моль п | ||||
Таблица 3 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от 20 оС в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,4 |
| Пределы дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Время прогрева, мин, не более | 30 |
| Время установления показаний То,9, с, не более | 600 |
| Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК в атмосферном воздухе в соответствии с постановлением: - приведенной, в диапазоне от 0 до 0,025 млн-1 включ. - относительной, в диапазоне свыше 0,025 до 0,25 млн-1 | ±25 ±25 |
| Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК в воздухе рабочей зоны в соответствии с постановлением: - приведенной, в диапазоне 0 до 0,65 млн-1 включ. - относительной, в диапазоне свыше 0,65 до 3,0 млн-1 | ±25 ±25 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - диапазон температур окружающего воздуха, 0С - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106,7 |
| Таблица 4 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 50±1 |
| Потребляемая мощность, ВА, не более | 100 |
| Масса, кг, не более | 13 |
| Габаритные размеры газоанализатора, мм, не более - длина - ширина - высота | 440 484 139 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от 10 до 40 от 10 до 90 от 84 до 106,7 |
| Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более | 1,5 |
| Содержание неизмеряемых компонентов, млн-1, не более: - озон (Оз) - оксид углерода (СО) - диоксид углерода (СО2) | 0,5 15 480 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 24000 |
наносится на титульный лист руководства по эксплуатации и паспорта (типографским методом) и на табличку на задней панели газоанализатора (методом шелкографии или типографским методом).
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Г азоанализатор Gasera ONE ОТ | Gasera ONE HF | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.п. 3.1.2 и 4.43
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
Стандарт предприятия - фирмы «Gasera Ltd.», Финляндия
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
