| Номер в госреестре | 83292-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации на измерительные приборы и устройства защиты и управления при их установке в судовых (корабельных) распределительных устройствах на номинальное напряжение до 0,66 кВ переменного тока частоты 50 Гц или 400 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы выпускаются в исполнениях: ТШЧМС-0,66, ТЧМС-0,66 и ТЧМСП-0,66, которые отличаются метрологическими и техническими характеристиками. Трансформаторы тока ТШЧМС-0,66 - шинные, состоят из одной вторичной обмотки, первичной обмоткой является токоведущая шина, проходящая через «окно» трансформатора. Выводы вторичной обмотки выполнены в виде винтовых зажимов, находящихся в верхней части литого блока. Трансформаторы тока ТЧМС-0,66 и ТЧМСП-0,66 - опорные, состоят из одной вторичной обмотки и одной первичной обмотки. Выводы вторичной и первичной обмотки выполнены в виде винтовых зажимов, находящихся в верхней и лицевой части литого блока. Корпус выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией трансформаторов.
На лицевой части трансформатора имеется табличка, предназначенная для идентификации каждого экземпляра трансформатора, заводской номер и основные данные о трансформаторе нанесены на табличку методом термотрансферной печати. Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.

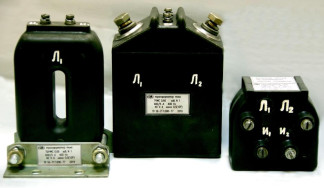

Общий вид трансформатора с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид трансформатора с указанием мест нанесения знака утверждения типа, заводского номера
Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения для исполнений | |||
| ТШЧМС-0,66 | ТЧМС-0,66 | ТЧМСП-0,66 | ||
| Номинальное напряжение, кВ | 0,66 | |||
| Номинальная частота, Гц | 400 | 50 | ||
| Номинальный первичный ток, А | 600, 800, 1000 | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400 | 5 | 10 |
| Номинальный вторичный ток, А | 5 | |||
| Номинальный класс точности вторичной обмотки: - при использовании для измерений - при использовании для защиты | 0,5 | 1 | ||
| 10Р | - | |||
| Номинальная вторичная нагрузка с cos^2 = 0,8, ВА | 40 | 10 | ||
| Вторичная нагрузка для класса точности 1, В - А | 60 | 15 | - | |
| Вторичная нагрузка для класса точности 3, В- А | - | - | 15 | |
| Номинальная предельная кратность | 3 | - | ||
| Классы точности по ГОСТ 7746-2015. | ||||
| Наименование характеристики | Значения для исполнений | ||
| ТШЧМС-0,66 | ТЧМС-0,66 | ТЧМСП-0,66 | |
| Габаритные размеры, мм, | |||
| - ширина, не менее | 111 | 70 | 88 |
| - длина, не более | 120 | 135 | 100 |
| - высота, не более | 185 | 175 | 106 |
| Масса, кг, не более | 2,8 | 3,9 | 1,45 |
| Срок службы, лет, не менее | 30 | ||
| Средняя наработка до отказа, лет | 20 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от - 40 до + 60 | ||
| - относительная влажность воз | |||
| духа (при температуре не более 35 °С) без конденсации влаги, %, не более | 98 | ||
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | ||
| Трансформатор тока | ТШЧМС-0,66 | ТЧМС-0,66 | ТЧМСП-0,66 | 1 шт. |
| Паспорт | 1ВД.761.185 ПС | 1ВД.767.046 ПС | 1ВД.767.047 ПС | 1 экз. |
| Руководство по эксплуатации | ВД0.412.173 | 1 экз. на партию | ||
раздел 3, руководства по эксплуатации ВД0.412.173.
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768)
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ТУ 16-717.008-77 Трансформаторы тока типов ТШЧМС-0,66, ТЧМС-0,66 и ТЧМСП-0,66. Технические условия
| Зарегистрировано поверок | 74 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
