| Номер в госреестре | 83298-21 |
| Наименование СИ | Станции актинометрические |
| Обозначение типа СИ | СФ-14-21 |
| Изготовитель | ОАО "Пеленг", Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции актинометрические СФ-14-21 (далее - станции СФ-14-21) предназначены для измерений прямой, суммарной/отраженной/рассеянной энергетической освещенности, создаваемой солнечным излучением, и радиационного баланса исследуемой поверхности в естественных условиях.
Принцип действия станций СФ-14-21 основан на поступлении сигналов от датчиков (первичных преобразователей характеристик среды, установленных на открытом воздухе) на соответствующие измерительные устройства, находящиеся в блоке электронном, где они обрабатываются, преобразовываются в цифровую информацию и отправляются по интерфейсу RS-485 на персональный компьютер (далее - ПК).
Одновременно оператор производит ручной ввод параметров, не измеряемых автоматически, а также другой информации, необходимой для получения заданных данных.
На ПК происходит обработка информации, расчет косвенных дополнительных параметров и запись информации на жесткий диск в архивные каталоги. После обработки информация отображается на мониторе ПК в виде мнемосхемы соответствующей программы станции СФ-14-21.
Комплектация станции СФ-14-21 производится готовыми изделиями (ПК, модемы, датчики), маркировку и пломбирование которых осуществляется изготовитель согласно технической документации на них.
В состав станций СФ-14-21 входят:
- актинометр «Пеленг СФ-12-21»;
- три пиранометра «Пеленг СФ-06-21»;
- балансомер ПЕЛЕНГ СФ-08-21;
- блок электронный;
- комплект монтажных частей;
- блок питания;
- коробка соединительная;
- программное обеспечение (далее - ПО) (1530.100230519.6271-01);
- комплект монтажных частей;
- ПК.
Серийный номер наносится на блок питания. Знак поверки наносится на свидетельство
о поверке.

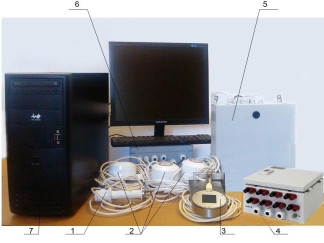

Общий вид станций СФ-14-21 приведен на рисунке 1.
Станции СФ-14-21 имеют программное обеспечение 1530.100230519.6271-01, которое состоит из встроенного ПО 6271.00.00.000_6271.05.00.100_DD5 и автономного ПО 1530.100230519.6271-01. Встроенное ПО предназначено для обработки измерительной информации от первичных измерительных преобразователя и выдачи информации в линию связи, а автономное, предназначено для отображения и хранения результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 6271.00.00.000 6271. 05.00.100 DD5 v.1.00 | 1530.100230519. 6271-01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 | не ниже 01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений суммарной/отраженной/рассеянной энергетической освещенности (СФ-06-21), кВт/м2 | 0,01 до 1,60 |
| Пределы допускаемой основной относительной погрешности измерения суммарной/отраженной/рассеянной энергетической освещенности (СФ-06-21), % | ±10 |
| Коэффициент преобразования головки при нормальном падении радиации на приёмник (СФ-06-21), мВ-м2/кВт, не менее | 8* |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерений суммарной/отраженной/рассеянной энергетической освещенности, вызываемой отклонением температуры воздуха от нормального значения +20 °С, на каждые 10 °С (СФ-06-21), % | ±1,5 |
| Диапазон измерений радиационного баланса (СФ-08-21), кВт/м2 | от 0,01 до 1,60 |
| Пределы допускаемой относительной погрешности измерений радиационного баланса (СФ-08-21), % | ±10 |
| Коэффициент преобразования (СФ-08-21), мВм2/кВт, не менее | 7* |
| Разность коэффициентов преобразования сторон (асимметрия преобразователя) (СФ-08-21), %, не более | ±5 |
| Диапазон измерений прямой энергетической освещенности солнечным излучением (СФ-12-21), кВт/м2 | от 0,01 до 1,60 |
| Пределы допускаемой основной относительной погрешности измерений прямой энергетической освещенности солнечным излучением (СФ-12-21), % | ±3 |
| Пределы дополнительной относительной погрешности измерений прямой энергетической освещенности солнечным излучением, вызываемой отклонением температуры воздуха от нормального значения +20 °С (СФ-12-21), на каждые 10 °С, % | ±1 |
| Коэффициент преобразования при нормальном падении радиации, не менее (СФ-12-21), мВ-м2/кВт | 4* |
| Нормальные условия измерений: - температура окружающей среды, °С | 20 |
| * конкретное значение коэффициента преобразования устанавливается при поверке и указывается в паспорте | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение | |||
| Спектральный диапазон, мкм (СФ-06-21) | от 0,3 до 2,8 от 0,28 до 4,00* | |||
| Спектральный диапазон, мкм (СФ-08-21) | от 0,28 до 40,0 | |||
| Спектральный диапазон, мкм (СФ-12-21) | от 0,3 до 40,0 | |||
| Параметры питания, от сети переменного тока: - напряжение, В - частота, Гц | от 207 до 253 от 49 до 51 | |||
| Потребляемая мощность, не более, В • А | 300 | |||
| Степень защиты по ГОСТ 14254-2015 - датчики, блок электронный, коробка соединительная; - блок питания, ПК | IP65 IP40 | |||
| Средняя наработка на отказ, ч | 10000 | |||
| Срок службы, лет | 10 | |||
| Габаритные размеры, мм, не более: - пиранометр «Пеленг СФ-06-21»; - балансомер ПЕЛЕНГ СФ-08-21; - актинометр «Пеленг СФ-12-21»; - блок электронный; - блок питания; - коробка соединительная | длина | ширина | высота | диаметр |
| - | - | 125 | 102 | |
| 210 | 115 | 40 | - | |
| 210 | 115 | 25 | - | |
| 200 | 200 | 120 | - | |
| 127 | 360 | 300 | - | |
| 120 | 260 | 193 | - | |
| Наименование характеристик | Значение |
| Масса, кг, не более: | |
| - пиранометр «Пеленг СФ-06-21»; | 1,1 |
| - балансомер ПЕЛЕНГ СФ-08-21; | 1,2 |
| - актинометр «Пеленг СФ-12-21»; | 1,0 |
| - блок электронный; | 3,0 |
| - блок питания; | 10,0 |
| - коробка соединительная | 3,0 |
| Условия эксплуатации (кроме блока питания): | |
| - температура воздуха, °С | от -60 до +80 |
| - относительная влажность воздуха, % | от 0 до 100 |
| - атмосферное давление, гПа | от 600 до 1100 |
| Условия эксплуатации (для блока питания): | |
| - температура воздуха, °С | от +1 до +40 |
| - относительная влажность воздуха, % | от 20 до 80 |
| - атмосферное давление, гПа | от 600 до 1100 |
| * с кварцевым колпаком | |
наносится на табличку, располагаемую на верхней панели блока питания и на титульный лист руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность станций актинометрических С< | Е>-14-21 | |
| Наименование | Обозначение | Количество |
| Пиранометр «Пеленг СФ-06-21» | 6251.00.00.000-01 | 3 |
| Балансомер ПЕЛЕНГ СФ-08-21 | 6256.00.00.000-01 | 1 |
| Актинометр «Пеленг СФ-12-21» | 6265.00.00.000-01 | 1 |
| Блок электронный | 6271.05.00.000 | 1 |
| Коробка соединительная | 6271.00.01.000 | 1 |
| Блок питания | 6271.00.02.000 | 1 |
| Комплект монтажных частей | 6271.01.00.000 | 1 |
| Накопитель USB FLASH 16 GB | - | 1 |
| Источник бесперебойного питания 1500VA | - | 1* |
| Программное обеспечение (ПО) | 1530.100230519. 6271-01 | 1 |
| Монитор 23,8” | 1* | |
| Системный блок в составе: процессор Intel, винчестер 1 Tb, оперативная память 16 Gb, клавиатура проводная, мышь проводная, OC Windows | 1* | |
| Устройство многофункциональное Canon I-Sensys MF249dw | - | 1* |
| Комплект тары | 6271.02.00.000 | 1 |
| Руководство по эксплуатации | 6271.00.00.000 РЭ | 1 |
| Паспорт | 6271.00.00.000 ПС | 1 |
| Методика поверки | МП 254-0107-2021 | 1 |
| Ведомость эксплуатационных документов | 6271.00.00.000 ВЭ | 1 |
| * Комплектация уточняется при заказе, осуществляется в соответствии с договором поставки | ||
приведены в разделе 2 Руководства по эксплуатации «Станция актинометрическая СФ-14-21».
Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды» п. 9.15.
Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденная приказом Росстандарта от 29.12.2018 г. № 2815.
Технические условия ТУ ВУ 100230519.192-2021 «Станция актинометрическая СФ-14-21».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
