| Номер в госреестре | 83300-21 |
| Наименование СИ | Датчики расхода лопастные |
| Обозначение типа СИ | Signet |
| Изготовитель | "Georg Fischer Signet LLC", США |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики расхода лопастные Signet (далее по тексту - датчики) предназначены для преобразований объемного расхода и объема жидкости в сигналы силы постоянного тока и частоты.
Принцип действия датчиков основан на преобразовании объемного расхода жидкости в трубопроводе в частотный (импульсный) или токовый сигнал силы постоянного тока, пропорциональный частоте вращения лопастного ротора датчика. Скорость вращения лопастного ротора пропорциональна объемному расходу жидкости.
Датчики выпускаются в следующих модификациях: 515, 525, 2536, 2537, 2540, 8510, 8512.
Конструктивно датчики состоят из лопастного ротора, закрепленного на конце погружной штанги, счетного устройства и электронного блока (усилителя сигналов для модификаций 515, 525 или усилителя-формирователя для модификаций 2536, 2537, 2540, 8510, 8512). В погружную штангу вмонтирован емкостной преобразователь, формирующий частотный (синусоидальный -для модификаций 515, 525 или импульсный для модификаций 2536, 2537, 2540,8510, 8512) сигнал, пропорциональный частоте вращения лопастного ротора.
Электронный блок (усилитель или усилитель-формирователь) датчиков выполнен в герметичном корпусе, внутри которого расположены печатные платы и элементы присоединения внешних цепей. Ввод кабелей питания и связи осуществляются через кабельные гермовводы, обеспечивающие заданную степень пылевлагозащищенности. Кроме гермовводов на корпусе измерительного блока имеется клемма защитного заземления (зануления) датчиков.
Модификация 2537 имеет сигналы: цифровой, токовый силы постоянного тока от 4 до 20 мА и частотный импульсный до 300 Гц, в зависимости от исполнения. Датчики имеют четыре конструктивных исполнения (Standard, Integral, Wet-tap, Hot-tap) в зависимости от диаметра условного прохода трубопровода.
Исполнения Standard и Integral предназначены для установки в монтажный фитинг при отсутствии давления в трубопроводе. Данный тип корпуса не позволяет вынимать датчик из монтажного фитинга при наличии давления в трубопроводе системе.
Исполнение Wet-tap представляет собой удлиненную версия исполнения Standard. Датчик устанавливается в переходный фитинг, который первоначально крепится в монтажном фитинге при отсутствии давления в трубопроводе, после чего датчик можно вынимать и устанавливать из переходного и монтажного фитинга при наличии давления в трубопроводе.
Датчики исполнения Hot-tap устанавливаются в переходный фитинг, который первоначально крепятся на трубопроводе даже при наличии давления в трубопроводе.

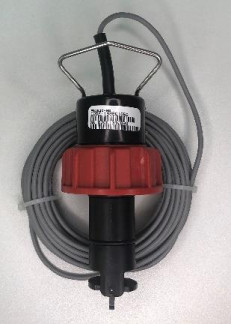

Общий вид датчиков представлен на рисунке 1. Конструкцией датчиков не предусмотрено пломбирование, нанесение знака поверки и знака утверждения типа. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством. Заводской номер состоящий из арабских цифр наносится на наклейку на корпусе датчика, либо методом лазерной гравировки на торце фланца датчика, только для модификаций 525 и 2540, в местах, указанных на рисунке 2.
А)
Рисунок 2 - Место нанесения заводского номера: А) для датчиков модификаций 525 и 2540;
Б) для всех остальных модификаций.
отсутствует
| Наименование характеристики | Значение | ||||
| Модификация | |||||
| 515/8510 | 2536/8512 | 2537 | 2540 | 525 | |
| Диаметр условного прохода, мм | от 15 до 900 | от 15 до 900 | от 15 до 200 | от 40 до 900 | от 15 до 300 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,2 до 10000 | от 0,05 до 10000 | от 0,05 до 700 | от 0,45 до 10000 | от 0,2 до 1550 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±1,5 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | |||||
| 515/8510 | 2536/8512 | 2537 | 2540 | 525 | |
| Максимальное | |||||
| рабочее давление, | 1,4 | 1,25 | 1,7 | 10,3 | |
| МПа | |||||
| Температура | |||||
| измеряемой среды, | от -18 до 100 | от -18 до 85 | от -18 до 85 | от -18 до 100 | от -18 до 149 |
| °С | |||||
| Длина кабеля, м | 7,6 (до 60) | 7,6 (до 305) | 7,6 (до 300) | 7,6 (до 300) | 7,6 (до 60) |
| Напряжение питания | |||||
| от сети постоянного | от 3,5 до 24 | ||||
| тока, В | |||||
| Выходной сигнал: | |||||
| - силы постоянного | |||||
| тока, мА | - | - | от 4 до 20 | - | - |
| - цифровой | - | - | ± | - | - |
| - номинальный | 19,7 | 49 | 49 | 49 | 39,4 |
| частотный, Гц | от 5,9 до | от 4,9 до 294) | от 4,9 до | от 4,9 до 294) | от 19,7 до |
| (мин. / макс) | 118,2) (синусоидальн ый) | (импульсный) | 294) (импульсный ) | (импульсный) | 236,4) (синусоидальны й) |
| Габаритные размеры, мм, не более: | |||||
| - длина | 64 | 64 | 64 | 64 | 64 |
| - ширина - высота | 64 409 | 64 409 | 94 171 | 64 457 | 64 150 |
| Масса, кг, не более, | 0,9 | 0,9 | 0,7 | 2,2 | 0,8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более | от -10 до +70 от 84,0 до 106,7 90 (без образования конденсата) |
| Средний срок службы, лет, не более | 12 |
| Средняя наработка на отказ, ч, не менее | 30000 |
наносится на титульном листе паспорта датчика типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик расхода лопастной Signet | По заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-288/04-2021 | 1 экз. |
приведены в разделе 1 «Техническая информация» «Датчики расхода лопастные Signet. Руководство по эксплуатации»
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация «Georg Fischer Рiping Systems Ltd», Швейцария
| Зарегистрировано поверок | 56 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
