Преобразователь измерительный NRP-Z92, 83301-21

Назначение

Преобразователь измерительный NRP-Z92 (далее - преобразователь NRP-Z92) предназначен для измерений средней мощности СВЧ колебаний.

Описание

Принцип действия преобразователя NRP-Z92 основан на преобразовании входного сигнала мощности СВЧ в цифровую форму и передаче его по последовательному интерфейсу измерительному прибору (устройство управления и отображения).

В качестве измерительных приборов при наличии необходимых программных и аппаратных опций могут использоваться:

-    анализаторы спектра серий FSL, FSP, FSU, FSUP, FSQ;

-    векторные анализаторы цепей серий ZVA, ZVB, ZVT, ZVL;

-    генераторы сигналов серии SMA;

-    блоки ваттметра СВЧ серии NRP;

-    ПК с интерфейсом USB, работающим под управлением операционной системы Windows, через адаптер USB NRP-Z4 пассивный или адаптер активный NRP-Z3.

Конструктивно преобразователь NRP-Z92 выполнен в виде малогабаритного пластмассового корпуса с СВЧ разъемом (коаксиальный соединитель) и кабелем для подключения к измерительному прибору (устройству управления и отображения) или к адаптеру USB.

Питание преобразователя NRP-Z92 осуществляется от USB-разъема измерительных приборов (устройств управления и отображения) фирмы «Rohde&Schwarz» или ПК.

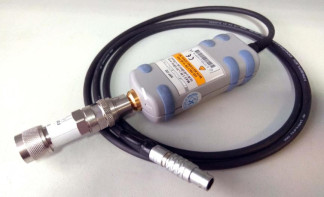

Внешний вид преобразователя NRP-Z92 представлен на рисунке 1.

Элементы преобразователя NRP-Z92, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки). Схема пломбирования преобразователя NRP-Z92 от несанкционированного доступа приведена на рисунке 1.

Схема пломбировки от несанкционированного доступа, места нанесения знака утверждения типа, заводского номера представлены на рисунке 1.

1    - наклейка от несанкционированного доступа;

2    - место нанесения знака утверждения типа;

3    - место нанесения заводского номера;

4    - СВЧ разъем (коаксиальный соединитель);

5    - кабель для подключения к измерительному прибору или адаптеру USB.

Рисунок 1 - Общий вид преобразователя NRP-Z92

Программное обеспечение

Программное обеспечения (далее - ПО) выполняет функции: управление работой преобразователя NRP-Z92, выбор режимов измерений, выбор формы индикации и регистрации результатов измерений.

ПО не может быть использовано отдельно от измерительно-вычислительной платформы преобразователя NRP-Z92. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист документа 1171.7005.42-21 РЭ «Преобразователь измерительный NRP-Z92. Руководство по эксплуатации» и на корпус преобразователя NRP-Z92 методом офсетной печати.

Комплектность

Таблица 4 - Комплектность преобразователя NRP-Z92

Нормативные документы

Приказ Росстандарта № 3461 от 30.12.2019 «Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»

Техническая документация фирмы-изготовителя
