Датчики температуры и относительной влажности «Unimon TH» (далее по тексту - датчики) предназначены для измерений и мониторинга температуры и относительной влажности воздушной среды и передачи показаний в совместимую автоматизированную систему контроля.
| Номер в госреестре | 83304-21 |
| Наименование СИ | Датчики температуры и относительной влажности |
| Обозначение типа СИ | "Unimon TH" |
| Изготовитель | Общество с ограниченной ответственностью "Эволюция" (ООО "Эволюция"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| Описание типа | скачать |
Датчики температуры и относительной влажности «Unimon TH» (далее по тексту - датчики) предназначены для измерений и мониторинга температуры и относительной влажности воздушной среды и передачи показаний в совместимую автоматизированную систему контроля.
Принцип действия датчиков основан на аналогово-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей с дальнейшей передачей на совместимое устройство по шине I2C для визуализации показаний.
Принцип измерения относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры - на обратной зависимости электрического сопротивления первичного преобразователя от измеряемой температуры. Измеренные значения в виде двоичного числа передаются от первичного преобразователя по шине I2C на контроллеры и доступны для считывания совместимыми устройствами, работающими в режиме «Master». Совместимое устройство должно обеспечивать коммуникацию по двухпроводной шине I2C (линия последовательных данных (SDA) и линия синхронизации (SCL)), быть в роли «Master» и обеспечивать напряжение питания, подаваемое на измеритель от 2,5 до 3,6 В постоянного тока.
Датчики изготавливаются в следующих исполнениях: «Unimon TH-W», «Unimon TH-B», «Unimon TH-F».
Датчики исполнения «Unimon TH-W» представляют собой двухканальное электронное устройство, конструктивно выполненное в пластиковом корпусе с несъемной крышкой, внутри которого расположена плата с первичными преобразователями температуры и относительной влажности, с проводами для подключения совместимого устройства.
Датчики исполнения «Unimon TH-B» и «Unimon TH-F» представляют собой плату с первичными преобразователями температуры и относительной влажности, помещенную в защитный корпус-колпачок.
Для визуализации показаний датчиков применяются совместимые устройства с дисплеем и/или возможностью передачи показаний по средствам локальной сети предприятия или сети Интернет на сервер, персональный компьютер или мобильные устройства.

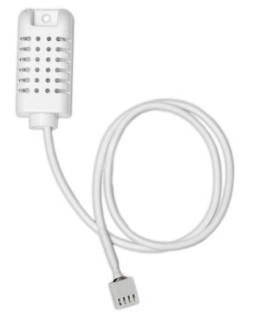

Фотографии общего вида датчиков, а также места нанесения наклеек-пломб приведены на рисунках 1 -3. Заводской номер указывается на наклейке-пломбе на корпусе датчика. Для исполнения «Unimon TH-F» заводской номер дублируется на плате сенсора под защитным колпачком-фильтром. Конструкция датчиков не предусматривает нанесение знака поверки на средство измерений.
Рисунок 3 - Общий вид датчиков исполнения «Unimon TH-F»
Места нанесения заводского номера
Датчики имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. ПО датчика устанавливается на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от - 40 до +70 |
|
Диапазон измерений относительной влажности, % |
от 20 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С - от - 40 до - 25 °С включ. - св. - 25 до + 70 °С включ. |
±0,8 ±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от +5 до +50 °С), % - от 20 до 60 % включ. - св. 60 до 80 % включ. |
±4,0 ±5,0 |
|
Разрешающая способность измерений температуры, °С |
0,01 |
|
Разрешающая способность измерений относительной влажности,% |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 2,5 до 3,6 |
|
Габаритные размеры, мм, не более - датчиков исполнения «Unimon TH-W» (без учета кабеля) - датчиков исполнения «Unimon TH-B» - датчиков исполнения «Unimon TH-F» |
60x30x15 40x12x12 60x15x15 |
|
Масса, г, не более - датчиков исполнения «Unimon TH-W» (без учета кабеля) - датчиков исполнения «Unimon TH-B» - датчиков исполнения «Unimon TH-F» |
10 10 25 |
|
Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, % |
от -40 до +70 от 20 до 80 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист Паспорта типографским способом или методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик |
«Unimon TH-W» «Unimon TH-B» «Unimon TH-F» |
исполнение в соответствии с заказом |
|
Паспорт - для исполнения Unimon TH-W - для исполнения Unimon TH-B - для исполнения Unimon TH-F |
ТГ.2021.1.Б ТГ.2021.1.Ч ТГ.2021.1.Ф |
1 экз. |
|
Методика поверки |
МП 207-007-2021 |
по запросу |
|
Совместимое устройство |
- |
поставляется по заказу |
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ТУ 26.51.51-002-17775299-2021 Датчики температуры и относительной влажности «Unimon TH». Технические условия.
| Зарегистрировано поверок | 7763 |
| Поверителей | 7 |
| Актуальность данных | 17.09.2024 |
