Трансформаторы тока ТФНД-110М-II, 83305-21

Назначение

Трансформаторы тока ТФНД-110М-11 (далее - ТТ) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Выводы первичной обмотки расположены на верхней части ТТ. Первичная обмотка ТТ состоит из двух секций, переключением которых достигается изменение коэффициента трансформации. Выводы вторичной обмотки расположены на цоколе ТТ и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. Вторичные обмотки намотаны каждая на индивидуальном тороидальном сердечнике из холоднокатаной электротехнической стали. Обмотки помещены в фарфоровую покрышку, заполненную трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.

Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, Н - наружной установки, Д - для дифференциальной защиты, 110 - напряжение в киловольтах, М - маслонаполненный. К трансформаторам тока данного типа относятся трансформаторы тока ТФНД-110М-11 с заводскими номерами: 92, 743, 74, 6246, 8835, 6245, 811, 131, 278, 100, 731, 130, 115, 106, 113, 7589, 7404, 7529, 7441, 7502, 7501.

Заводские номера нанесены на информационную табличку на цоколе трансформаторов тока.

Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством.

В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования. Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

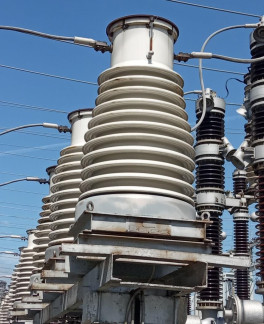

Рисунок 1 - Общий вид трансформаторов тока

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 3.

Сведения о методах измерений

п. 9 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-110М-11
