Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS-T, 83310-21

Назначение

Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS-Т (далее - анализаторы) предназначены для измерений массовой доли серы в потоке нефти или нефтепродуктов (далее - анализируемая среда).

Описание

Принцип действия анализаторов основан на использовании зависимости абсорбции рентгеновского излучения анализируемой средой от массовой доли серы в ней. Измеряется интенсивность прошедшего через слой анализируемой среды рентгеновского излучения в заданном энергетическом диапазоне. Измеренная интенсивность прошедшего излучения связана функциональной зависимостью с массовой долей серы. Расчет массовой доли серы проводится по градуировочной характеристике, занесенной в энергонезависимую память, используемую для хранения параметров и данных анализатора.

Слой анализируемой среды заданной толщины обеспечивается использованием проточной измерительной кюветы, имеющей с противоположных сторон прозрачные для рентгеновского излучения окна. Со стороны одного окна (входного) установлен источник рентгеновского излучения - рентгеновская трубка, со стороны второго окна (выходного) находится приемник -детектор рентгеновского излучения. Конструкция проточной измерительной кюветы позволяет проводить измерения при давлении анализируемой среды в ней до 6,3 МПа.

Анализаторы выпускаются во взрывозащищенном исполнении.

Конструктивно анализаторы состоят из следующих основных элементов: блок измерительный, блок вспомогательной электроники и два отсечных узла. Блок вспомогательной электроники присутствует только в двухблочном исполнении. Отсечные узлы (нижний и верхний), позволяют отсекать поток анализируемой среды от измерительного блока при остановке измерений, а также производить заливку стандартных образцов или промывку проточной кюветы.

Анализаторы изготавливаются в исполнениях, обозначающихся буквенными и цифровыми индексами:

Мх1 - моноблочное корпусное исполнение;

Д - двухблочное корпусное исполнение;

ФП - функция подогрева блока измерительного;

АОУ - автоматические отсечные узлы;

РОУ - ручные отсечные узлы;

24 - питание анализатора от внешнего источника питания 24 VDC.

Внешний вид анализаторов определяется: корпусным исполнением, видом отсечных узлов (ручные или автоматические), внешним видом блока измерительного и блока вспомогательной электроники (при наличии), расположением управляющих элементов на блоке измерительном и блоке вспомогательной электроники (при наличии).

Тип электрического питания, а также наличие функции подогрева блока измерительного, не влияют на внешний вид анализаторов.

Блок измерительный включает измерительную проточную кювету, рентгеновский излучатель и детектор рентгеновского излучения. Спектральный состав первичного рентгеновского излучения формируется таким образом, чтобы результат измерения не зависел от отношения массовой доли углерода к массовой доле водорода анализируемой среды в широком диапазоне значений этого отношения.

Анализаторы имеют возможность учета влияния плотности анализируемой среды, а также содержания в ней воды и хлористых солей, на результат измерения массовой доли серы. Значения плотности, объемной (или массовой) доли воды и объемной (или массовой) доли хлористых солей в анализируемой среде передаются в анализатор по интерфейсу «токовая петля» 4... 20 мА или по интерфейсу RS-485 (Modbus RTU).

Анализаторы измеряют массовую долю серы в анализируемой среде непрерывно. Значение массовой доли серы вычисляется по истечении заданной экспозиции измерений, визуально отображается на панели оператора в окне «Измерения» и передается по интерфейсу «токовая петля» 4.20 мА или по интерфейсу RS-485.

Электрическая схема блока измерительного содержит две пары пассивных контактов, которые могут быть использованы для передачи на внешний пульт оператора сигналов о некритических и критических ошибках («Предупреждение» и «Отказ»).

Управление режимами работы и параметрами анализатора осуществляется кнопками, имеющими контекстно-зависимые функции, указанными на панели оператора, и с помощью переключателя, управляющего отсечными узлами. Панель оператора служит для отображения/редактирования параметров анализаторов, а также информации о работе и результатах измерений.

Каждый экземпляр анализатора имеет идентификационные таблички, прикрепляемые на передней части оболочек и прочих узлов в хорошо обозримом месте, определяемом конструкторской документацией. На них травлением, гравированием или иным пригодным способом наносятся заводские номера узлов прибора и анализатора в целом.

Пломбирование анализаторов не предусмотрено.

Предусмотрено нанесение знака поверки на лицевую поверхность блока измерительного средства измерений.

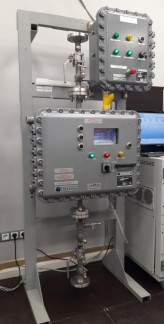

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (ПО) и ПО панели оператора. ПО является метрологически значимым и выполняет следующие функции:

-    управление анализатором;

-    определение и хранение градуировочных (калибровочных) коэффициентов;

-    вычисление, хранение, передача результатов измерений;

-    редактирование параметров анализатора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации РПНФ.414435.003 РЭ раздел «Измерения».

Нормативные документы

РПНФ.414435.003 ТУ. Анализаторы серы в нефти рентгено-абсорбционные поточные СПЕКТРОСКАН IS-T. Технические условия;

Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений массы».
