Счётчики аэрозольных частиц AeroTrak+, 83324-21

Счётчики аэрозольных частиц AeroTrak+ (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.
Карточка СИ
Номер в госреестре 83324-21
Наименование СИ Счётчики аэрозольных частиц
Обозначение типа СИ AeroTrak+
Изготовитель TSI Inc., США
Год регистрации 2021
Срок свидетельства 05.10.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Счётчики аэрозольных частиц AeroTrak+ (далее - счётчики) предназначены для измерений счётной концентрации аэрозольных частиц различного происхождения в воздухе.

Описание

Принцип действия счётчиков - оптический. Луч, формируемый источником излучения (полупроводниковый лазерный диод), попадает в измерительную зону (кювету), где рассеивается находящимися на его траектории частицами и регистрируется с помощью фотодетектора. Изменение интегральной интенсивности зарегистрированного излучения пропорционально размеру частицы, а количество последовательных импульсов - количеству частиц. Счётная концентрация аэрозольных частиц по каналам регистрации размеров вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму воздушной пробы.

Конструктивно счётчики выполнены в едином блоке, в котором размещены оптикоаналитическая система и электронные компоненты. Прокачка анализируемой пробы через кювету осуществляется с помощью насоса.

Счётчики выпускаются в виде двух серий: 6000 - модели 6201, 6301 и 6501; 7000 -модели 7201, 7301, 7310, 7501, 7510. Модели счётчиков различаются диапазонами измерений, значениями номинального объёмного расхода отбираемой пробы, наличием встроенного насоса (таблица 1). Модели счётчиков выпускаются в виде различных исполнений, отличающихся техническими особенностями и опциями. В зависимости от исполнения наименование модели может содержать дополнительные цифровые и буквенные символы.

Таблица 1 - Обозначение моделей

Серия

Модель

Первый канал регистрации размеров частиц, мкм

Номинальный объёмный расход пробы, дм3/мин

Расположение

насоса

6000

6201

более 0,2

2,83

встроенный

6301

более 0,3

6501

более 0,5

7000

7201

более 0,2

внешний

7301

более 0,3

7501

более 0,5

7310

более 0,3

28,3

7510

более 0,5

Управление счётчиками осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Передача данных осуществляется по интерфейсам связи Ethernet (прокол Modbus RTU), USB-C. Реализована возможность сигнализации с помощью релейного выхода. Предусмотрено оснащение аналоговым выходом (4...20) мА, модулем беспроводной связи. Электрическое питание осуществляется от сети постоянного тока или через сеть Ethernet (PoE). Сигнализация состояния и режимов работы счётчиков осуществляется с помощью световых индикаторов на передней панели. Результаты измерений представляются в виде дифференциальных и интегральных значений счётной концентрации аэрозольных частиц по каналам регистрации их размеров.

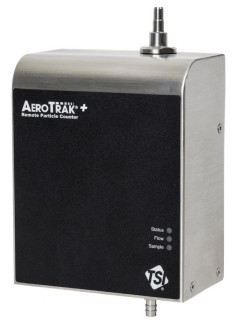

Общий вид счётчиков и места нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена. Идентификация счётчиков осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается наименование модели с её исполнением, заводской номер и дата выпуска.

Программное обеспечение

Счётчики имеют встроенное программное обеспечение (ПО). ПО используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 2 - Идентификационные данные программного обеспечения _

Идентификационные данные (признаки)

Значение

Встроенное ПО

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний счётной концентрации аэрозольных частиц, частиц/дм3

-    модели 6201, 6301, 6501, 7201, 7301, 7501

-    модели 7310, 7510

от 0 до 1,7-105 от 0 до 1,7-104

Диапазон измерений счётной концентрации аэрозольных частиц, частиц/дм3

-    модели 6201, 6301, 6501, 7201, 7301, 7501

-    модели 7310, 7510

от Ы01 до 1,7-105 от Ы01 до 1,7-104

Пределы допускаемой относительной погрешности измерений счётной концентрации аэрозольных частиц, %

±20

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный объёмный расход отбираемой пробы, дм3/мин

- модели 6201, 6301, 6501, 7201, 7301, 7501

2,83±0,14

- модели 7310, 7510

28,3±1,4

Параметры электрического питания:

- напряжение сети постоянного тока, В

от 12 до 24

- от сети Ethernet (PoE)

Потребляемая мощность, В-А, не более

30

Габаритные размеры, мм, не более

- модели 6201, 6301, 6501

- высота

142

- ширина

114

- длина

66

- модели 7201, 7301, 7501, 7310, 7510

- высота

74

- ширина

114

- длина

61

Масса, кг, не более

- модели 6201, 6301, 6501

1,05

- модели 7201, 7301, 7501, 7310, 7510

0,59

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +30

- относительная влажность окружающего воздуха, %, не более

95 (без конденсации)

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

18000

Таблица 5 - Комплектность счётчиков

Наименование

Обозначение

Количество

Счётчик аэрозольных частиц AeroTrak+ 1)

-

1 шт.

Комплект принадлежностей 2)

-

1 комп.

Комплект эксплуатационной документации 2)

-

1 комп.

Методика поверки

МП 242-2446-2021

1 экз.

с дополнительными устройствами. ционной документации согласовываются

1)    Счётчики могут поставляться в комплекте

2)    Комплекты принадлежностей и эксплуата при заказе.

Сведения о методах измерений

приведены в руководстве по эксплуатации, п. 2 «Установка и начало работы» и п. 3 «Связь и конфигурация»

Нормативные документы

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

Техническая документация изготовителя

Зарегистрировано поверок 77
Поверителей 2
Актуальность данных 07.12.2024
83324-21
Номер в ГРСИ РФ:
83324-21
Производитель / заявитель:
TSI Inc., США
Год регистрации:
2021
Cрок действия реестра:
05.10.2026
