| Номер в госреестре | 83339-21 |
| Наименование СИ | Спектрометр малогабаритный |
| Обозначение типа СИ | FLAME-T-XR1-ES |
| Изготовитель | "Ocean Optics Inc.", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометр малогабаритный FLAME-T-XR1-ES (далее - спектрометр) предназначен для измерений длины волны оптического излучения.
Принцип действия спектрометра основан на пространственном разложении исследуемого света на спектральные компоненты с помощью дифракционной решётки с последующей регистрацией на ПЗС-линейке.
В состав спектрометра кроме самого устройства входят источник питания LED-PS-NIST, интегрирующая сфера FOIS-1 для работы с исследуемым излучением в открытом пучке, кабель оптический P400-2-VIS-NIR для работы с исследуемым излучением в оптическом волокне, кабель USB для подключения спектрометра к компьютеру.
Конструктивно спектрометр представляет собой прибор настольно-переносного типа в прямоугольном корпусе, на переднюю панель которого вынесены индикаторы питания, а также разъёмы для подключения оптического волокна.
Управление работой спектрометра, отображение и хранение информации по измеряемым параметрам осуществляется с помощью персонального компьютера (ПК), подключаемого к спектрометру через интерфейс USB соответствующим кабелем, входящим в комплект поставки. Заводской (серийный) номер спектрометра наносится печатным способом на наклейку, расположенную на боковой панели спектрометра.
К данному типу относится спектрометр малогабаритный FLAME-T-XR1-ES заводской номер: FLMT04347.
Общий вид спектрометра, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1 и 2.
По заявлению владельца спектрометра или лица, представившего его на поверку, на верхнюю панель спектрометра наносится знак поверки.

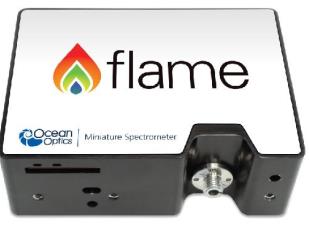

Рисунок 1 - Общий вид спектрометра, схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
шишиш
Программное обеспечение «OceanView» (далее - ПО), входящее в состав спектрометра, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК.
ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера спектрометра, и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OceanView |
| Номер версии (идентификационный номер) ПО | 2.0.8 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Таблица 2 - Метрологические характеристики спектрометра
| Наименование характеристики | Значение |
| Диапазон измерений длин волн, нм | от 405 до 912 |
| Пределы допускаемой абсолютной погрешности измерений длин волн, нм | ±0,4 |
| Разрешающая способность по шкале длин волн на длине волны 633 нм, не более | 2 |
Таблица 3 - Основные технические характеристики спектрометра
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Г ц | от 208 до 242 от 49 до 51 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 90x64x35 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительной влажности воздуха, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации спектрометра печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр малогабаритный FLAME-T-XR1-ES | - | 1 шт. |
| Сфера интегрирующая FOIS-1 | - | 1 шт. |
| Соединительный кабель USB | - | 1 шт. |
| Источник питания LED-PS-NIST | - | 1 шт. |
| Кабель оптический P400-2-VIS-NIR | - | 1 шт. |
| Персональный компьютер | - | по запросу |
| CD-диск с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Нормативные документы, устанавливающие требования к спектрометру FLAME-T-XR1-ES
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
