Весы автомобильные электронные для статического взвешивания СЕНС СТ, 83340-21

Назначение

Весы автомобильные электронные для статического взвешивания СЕНС СТ (далее по тексту - весы) предназначены для измерений массы автотранспортных средств (далее по тексту - ТС) в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее по тексту - датчики), возникающей под действием силы тяжести ТС, в электрический сигнал, изменяющийся пропорционально массе ТС. Далее сигнал поступает в прибор весоизмерительный, где обрабатывается. Измеренное значение массы выводится на дисплей прибора весоизмерительного и (или) передается на внешние устройства (принтер, персональный компьютер, вторичный дисплей и другие периферийные устройства).

Весы состоят из:

-    грузоприемного устройства (далее по тексту - ГПУ), включающего в себя датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011);

-    прибора весоизмерительного (индикатора по Т.2.2.2 ГОСТ OIML R 76-1-2011).

ГПУ включает в себя от двух до четырех секций, представляющих собой металлическую конструкцию для размещения ТС, каждая из которых опирается на датчики. Соседние секции могут иметь общие точки опоры (датчики). ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда ТС весы оборудуются пандусами. НПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.

В весах используют следующие датчики:

-    датчики весоизмерительные тензорезисторные Dual shear beam HM9B 30T (регистрационный № 55371-19);

-    датчики весоизмерительные тензорезисторные ZSFY-A 30T (регистрационный № 75819-19);

-    датчики весоизмерительные тензорезисторные QS-A 25T, QS-A 30T (регистрационный № 78206-20).

В весах используют следующие приборы весоизмерительные:

-    прибор весоизмерительный ТИТАН 12 (регистрационный № 72048-18);

-    прибор весоизмерительный МИ ВЖА/7Я (регистрационный № 61378-15).

Сигнальные кабели датчиков напрямую или через соединительную коробку

подключаются к прибору весоизмерительному.

Управление весами осуществляется с помощью функциональной клавиатуры прибора весоизмерительного.

Передача данных на внешние устройства осуществляется по интерфейсу RS-232C или RS-422/485.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (Т.2.7.2.2);

-    устройство автоматической установки на нуль (Т.2.7.2.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство уравновешивания тары (Т.2.7.4.1).

Весы выпускаются в следующих модификациях: СТ-40, СТ-60.1, СТ-60.2, СТ-60.3, которые отличаются значением максимальной нагрузки, количеством датчиков и секций. Маркировочная табличка содержит следующие основные данные:

-    обозначение типа и модификации весов;

-    наименование изготовителя;

-    знак утверждения типа;

-    заводской номер;

-    класс точности;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (e) и действительной цены деления (d);

-    значение максимальной выборки массы тары (T)

-    месяц и год выпуска;

-    обозначение технических условий;

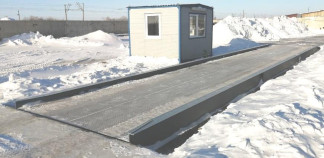

Общий вид ГПУ представлен на рисунке 1.

Общий вид приборов весоизмерительных представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Заводской номер наносится на маркировочную табличку фотоспособом.

ТИТАН 12    МИ ВЖА/7Я

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) является встроенным, аппаратно реализовано в приборах весоизмерительных и соответствует требованиям п.5.5 ГОСТ OIML R 76-1-2011.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на корпусе прибора весоизмерительного. Изменение ПО через интерфейс пользователя невозможно.

Нормирование метрологических характеристик произведено с учетом применения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 -Метрологические характеристики

Таблица 3 - Пределы допускаемой погрешности

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку фотоспособом и на титульные листы эксплуатационных документов типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Порядок использования весового терминала» руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная Приказом Росстандарта от 29.12.2018 г. № 2818

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ4274-001-22938869-2018 Весы автомобильные электронные для статического взвешивания СЕНС СТ. Технические условия
