| Номер в госреестре | 83344-21 |
| Наименование СИ | Резервуары горизонтальные стальные двустенные |
| Обозначение типа СИ | РД-5 |
| Изготовитель | Общество с ограниченной ответственностью Многопрофильная Производственная Компания "Стройметаллоконструкции" (ООО МПК "СМК"), г. Тюмень |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные двустенные РД-5 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами, оснащенные люками и патрубками. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
К резервуарам данного типа относятся резервуары зав. №№ 029, 030, расположенные на территории Тобольской нефтебазы: Тюменская область, Тобольский район, 256,9 км автомобильной дороги Тюмень-Ханты-Мансийск, 285 м правого поворота, Малозоркальцевское сельское поселение, 2, строение 6/1.

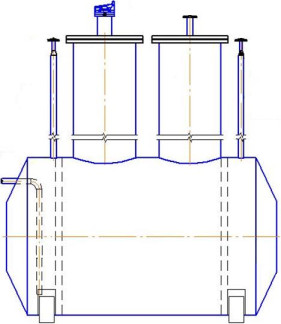

Эскиз резервуаров представлен на рисунке 1.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и на титульный лист и последнюю страницу градуировочной таблицы в виде оттиска поверительного клейма.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 029 030 |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 |
| Средний срок службы, лет | 10 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной двустенный | РД-5 | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным двустенным РД-5
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта № 256 от 07.02.2018 г.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
