| Номер в госреестре | 83347-21 |
| Наименование СИ | Меры электрического сопротивления многозначные |
| Обозначение типа СИ | АКИП-7505 |
| Изготовитель | "IET Labs, Inc.", США |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления многозначные АКИП-7505 (далее - меры сопротивления) предназначены для воспроизведений электрического сопротивления постоянному и переменному току.
Принцип действия мер сопротивления основан на воспроизведении установленных на мере значений электрического сопротивления путем коммутации внутренних резистивных элементов.
Конструктивно меры сопротивления выполнены в настольном моноблочном корпусе с питанием от сети переменного тока. Установкой и воспроизведением значения электрического сопротивления управляет встроенный микроконтроллер. Меры сопротивления позволяют устанавливать значения сопротивления как вручную - с передней панели, так и удаленно - через интерфейсы дистанционного управления.
Для подключения к мерам сопротивления используются 5 терминалов подключения, расположенных на передней панели (для всех модификаций) и на задней панели (в модификациях АКИП-7505/1 и АКИП-7505/2). Подключение возможно по двухпроводной или четырёхпроводной схеме включения. Выбор терминалов подключения и схемы включения осуществляется через меню управления мерами сопротивления. Встроенные градуировочные характеристики позволяют имитировать стандартные термосопротивления (устанавливать значения в °C, K или °F), а также загружать пользовательские таблицы для установки значений в единицах измерения температуры для нестандартных датчиков термосопротивления.
Меры сопротивления изготавливаются в трех модификациях: АКИП-7505, АКИП-7505/1 и АКИП-7505/2. Модификации отличаются типом дисплея, наличием в модификациях АКИП-7505/1 и АКИП-7505/2 выходов на задней панели, интерфейсами связи с персональным компьютером (ПК). Дополнительно в модификации АКИП-7505/1 имеется функция корректировки установленного значения сопротивления при совместном включении с мультиметрами цифровыми прецизионными Fluke 8508A, 8508A/01 или мультиметрами Keysight 3458A; в модификациях АКИП-7505 и АКИП-7505/2 такая корректировка возможна при использовании внешнего программного обеспечения.

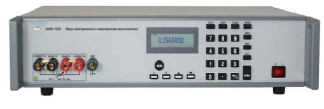

Общий вид мер сопротивления представлен на рисунках 1 и 2. Вид задней панели и схема пломбировки от несанкционированного доступа представлены на рисунках 3 - 5. Пломба наносится на стык панелей корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Заводские (серийные) номера наносятся на наклейку, расположенную на задней панели мер сопротивления.
Программное обеспечение (ПО) установлено на внутренний контроллер мер сопротивления и служит для управления режимами работы и отображения воспроизводимых значений электрического сопротивления.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения электрического сопротивления, Ом | от 0,1 до 2-107 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения электрического сопротивления постоянному току, Ом | ±(710-5R+110-3) |
| Примечание - здесь и далее R - установленное значение электрического сопротивления, Ом | |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения электрического сопротивления переменному току на частоте 1 кГц в диапазонах воспроизведения электрического сопротивления, Ом - от 0,1 Ом до 100 кОм включ. - св. 100 кОм до 1 МОм включ. - св. 1 до 20 МОм включ. | ±210-3R ±110-2R ±0,2R |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения электрического сопротивления постоянному и переменному току в рабочем диапазоне температур окружающего воздуха1), Ом/ °С (в диапазоне воспроизведения электрического сопротивления от 1,37 Ом до 20 МОм) | ±110-6R |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 |
| Время прогрева, мин | 30 |
| Примечание 1) При отклонении температуры окружающего воздуха от значений при нормальных условиях измерений на каждый °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешение индикатора | 1 мкОм или 6 знаков |
| Максимальная мощность рассеяния, Вт | 0,5 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84 до 106,7 |
| Напряжение питающей сети, В | от 90 до 264 |
| Частота питающей сети, Гц | от 47 до 63 |
| Потребляемая мощность, Вт, не более | 30 |
| Масса, кг, не более | 5,5 |
| Габаритные размеры (ширинах высотах глубина), мм | 430х89х330 |
Таблица 4 - Комплектность мер сопротивления многозначных АКИП-7505
| Наименование | Обозначение | Количество, шт. |
| Мера сопротивления многозначная | Модификация (по заказу): АКИП-7505, АКИП-7505/1 и АКИП-7505/2 | 1 |
| Сетевой шнур питания | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | ПР-08-2021МП | 1 |
приведены в эксплуатационном документе - разделе «Описание» руководства по эксплуатации.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Техническая документация изготовителя
