| Номер в госреестре | 83348-21 |
| Наименование СИ | Измерители сопротивления рельсовых стыков |
| Обозначение типа СИ | ИРС-90 |
| Изготовитель | Общество с ограниченной ответственностью "НАУЧНО-ПРОМЫШЛЕННАЯ КОМПАНИЯ "ЛУЧ" (ООО "НПК "ЛУЧ"), Московская обл., г. Балашиха |
| Год регистрации | 2021 |
| Срок свидетельства | 05.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления рельсовых стыков ИРС-90 (далее - измерители) предназначены для измерения активного электрического сопротивления токопроводящих рельсовых стыков, стрелочных переводов и уравнительных стыков железнодорожного пути на рельсах типов Р50, Р65, Р75.
Принцип работы измерителя основан на одновременном измерении рабочего тока и рабочего напряжения на измеряемом сопротивлении стыка и последующем вычислении и индикации на дисплее в цифровой форме значения электрического сопротивления стыка.
Конструктивно измеритель выполнен в виде моноблока. Измеритель состоит из электронного блока, выполненного в жестком алюминиевом корпусе, предохраняющем его от внешних неблагоприятных воздействий. Измерения производятся непосредственно электронным блоком без подключения внешних преобразователей.
Измеренные значения сопротивления могут быть сохранены в памяти измерителя и переданы на компьютер по интерфейсу USB.
Электрическое питание измерителя осуществляется от встроенного аккумулятора. Измерители имеют степень защиты от пыли и влаги IP65 по ГОСТ 14254-2015.
Заводской номер наносится на заводской шильдик, расположенный на нижней панели корпуса измерителя, и состоит из арабских цифр.
Нанесение знака поверки на измерители не предусмотрено.

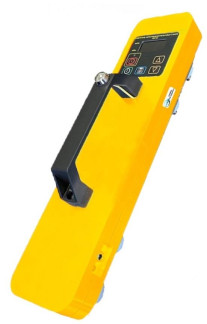

Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлена на рисунке 1.
)
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не может быть изменена пользователем, корпуса измерителей опломбированы.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений активного электрического сопротивления стыков, мкОм | от 50 до 7500 |
| Пределы допускаемой абсолютной погрешности измерений активного электрического сопротивления стыков А, мкОм: - в диапазоне измерений от 50 до 500 мкОм включ. - в диапазоне св. 500 до 7500 мкОм | ±(0,025R + 5) ±(0,025R + 20) |
| где Rи - измеренное значение активного электрического сопротивления стыка, мкОм | |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 380x95x150 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - относительная влажность при температуре 25 °С , %, не более - атмосферное давление, кПа | от -40 до +50 от 30 до 80 98 от 84 до 106 |
наносится по технологии изготовителя на заводской шильдик, расположенный на нижней панели корпуса измерителя, и на титульный лист руководства по эксплуатации ЛИВЕ.415119.059 РЭ типографским способом.
| Таблица 4 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Измеритель сопротивления рельсовых стыков ИРС-90. Электронный блок | ЛИВЕ.415119.059.1000 | 1 шт. |
| Кабель USB | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Запасной аккумуляторный блок | ЛИВЕ.415119.059.2500 | 1 шт.* |
| Паспорт | ЛИВЕ.415119.059 ПС | 1 экз. |
| Руководство по эксплуатации | ЛИВЕ.415119.059 РЭ | 1 экз. |
| Программное обеспечение | «Рабочее место НПК «ЛУЧ» | 1 шт. |
| Транспортная тара | - | 1 шт. |
| * - поставляется по заказу | ||
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации ЛИВЕ.415119.059 РЭ.
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ЛИВЕ.415119.059 ТУ Измеритель сопротивления рельсовых стыков ИРС-90. Технические условия
