| Номер в госреестре | 83350-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220 II У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220 II У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения однофазные, индуктивные, масляные, наружной установки, в фарфоровой покрышке.
Трансформаторы напряжения выполнены по каскадной схеме - двухблочные.
Каждый блок трансформатора имеет свою активную часть и обмотки с электростатическими экранами. Активная часть помещена в фарфоровую покрышку, заполненную трансформаторным маслом.
Опорой трансформатора (блока) является цоколь, на который монтируются активная часть и фарфоровая покрышка. Цоколь имеет маслосливное устройство, коробку вторичных выводов, кабельную муфту, бобышки заземления и табличку с техническими данными.
Магнитопровод изготовлен из пластин анизотропной холоднокатаной электротехнической стали.
Конструкция обмоток - цилиндрическая, многослоевая.
Изоляция трансформатора напряжения выполнена из изоляционной трансформаторной бумаги, высушенной под вакуумом и пропитанной трансформаторным маслом.
Электропроводящие экраны на обмотках и магнитопроводах улучшают устойчивость трансформаторов напряжения против ударных атмосферных перенапряжений и снижают уровень частичных разрядов.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220 II У1 зав. № 3563, 3573, 3575.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

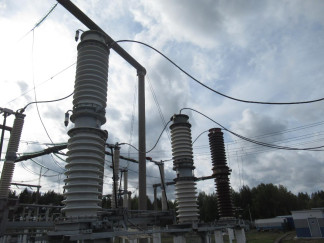

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 3563, 3573, 3575 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-220 II У1 | 1 шт. |
| Паспорт | НКФ-220 II У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
