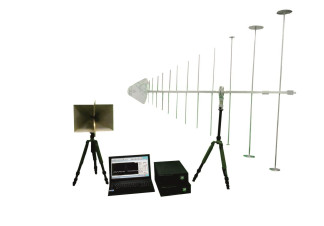

Системы измерительные автоматизированные "Каскад", 83352-21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SigurdX.exe

Номер версии (идентификационный номер) ПО

5.3.2.9

Цифровой идентификатор ПО

-

Размер, МБ

1,78

Дата записи

02.07.2021

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Kaskad.dpm

Номер версии (идентификационный номер) ПО

3.1.3.9

Цифровой идентификатор ПО

-

Размер, МБ

2,83

Дата записи

17.06.2021

Наименование характеристики

Значение

1

2

Параметры анализатора спектра АСВЧ-10

Диапазон частот, МГц

от 100 до 10000

Диапазон перестройки полосы пропускания измерительного фильтра ПЧ, Гц

от 1 до 10

Пределы допускаемой абсолютной погрешности измерений уровня мощности синусоидального сигнала, дБ

±1

Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более

-154

Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц 1), не более

-120

Динамический диапазон измерений уровня синусоидального сигнала, дБ, не менее

120

1

2

Параметры генератора ВЧ сигналов ГСВЧ-10

Диапазон частот, МГц

от 100 до 10000

Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт)

27

Минимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт)

0

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ

±1

Уровень спектральной плотности мощности фазового шума на частоте 1 ГГ ц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц 1, не более

-100

Параметры антенны логопериодической ЛПА-2000

Диапазон рабочих частот 2), МГц

от 100 до 1000

Коэффициент калибровки, дБ (1/м), не более:

-    на частоте 100 МГц;

-    на частоте 300 МГц;

-    на частоте 1000 МГц

10

14

27

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

±2

Параметры антенны измерительной рупорной П6-223

Диапазон рабочих частот 2), МГц

от 1000 до 10000

Коэффициент усиления, дБ, не менее:

-    на частоте 1000 МГц;

-    на частоте 3000 МГц;

-    на частоте 10000 МГц

4.7 6,2

10.7

Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

±2

1)    - дБн/Гц - дБ относительно уровня несущей в полосе пропускания 1 Гц;

2)    - указан диапазон частот антенны при её использовании в составе системы

Наименование характеристики

Значение

Параметры электрического питания, В

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 207 до 253 от 49 до 51

Габаритные размеры (длина х ширина х высота) мм, не более

386x250x88

- АСВЧ-10

- ГСВЧ-10

386x250x88

- ЛПА-2000

1480x1340x160

- П6-223

322x323x344

Масса, кг, не более

- АСВЧ-10

4,5

- ГСВЧ-10

4,1

- ЛПА-2000

4,0

- П6-223

2,4

Рабочие условия эксплуатации

-    температура окружающей среды, °С

-    относительная влажность при температуре + 25 °С, %, не более

от +10 до +35 80

Наименование

Обозначение

Количество

1

2

3

Управляющая ПЭВМ

-

1 комплект*

Активный разветвитель USB

-

1 комплект

Канал радиоизмерений

Анализатор спектра АСВЧ-10

МСШЕ.468166.012

1 шт.

Генератор ВЧ сигналов ГСВЧ-10

МСШЕ.468769.004

1 шт.

Антенна логопериодическая ЛПА-2000

МСШЕ.464651.001

2 шт.

Антенна измерительная рупорная широкополосная П6-223

-

2 шт.

Кабель ВЧ

-

2 шт.

Кабель SMA-SMA

-

1 шт.

Кабель интерфейсный USB A-B

-

2 шт.

Штатив

-

2 шт.

Комплект транспортных укладок

-

1 комплект

1

2

3

Программное обеспечение

Программная оболочка «Сигурд-Лайт»

МСШЕ.503300.001

1 шт.

Программный модуль «Каскад-Интерфейс»

643.МСШЕ. 00157-01

1 комплект

Программный модуль расчёта «Каскад-Дельта»

643.МСШЕ. 00158-01

1 шт.

Динамически подгружаемый программный модуль «Стентор-Интерфейс»

МСШЕ.503300.013

1 комплект

Эксплуатационная документация

Система измерительная автоматизированная «Каскад». Руководство по эксплуатации

МСШЕ.411734.005РЭ

1 шт.

Система измерительная автоматизированная «Каскад». Формуляр

МСШЕ.411734.005ФО

1 шт. **

Система измерительная автоматизированная «Каскад». Паспорт

МСШЕ.411734.005ПС

1 шт. **

Программная оболочка «Сигурд-Лайт». Формуляр

МСШЕ.503300.001ФО

1 шт.

Программная оболочка «Сигурд-Лайт». Руководство пользователя

МСШЕ.503300.001РП

1 шт.

Программный модуль «Каскад-Интерфейс». Формуляр

643.МСШЕ. 00157-01 30

1 шт.

Программный модуль «Каскад-Интерфейс». Руководство пользователя

643.МСШЕ. 00157-01 34

1 шт.

Программный модуль расчёта «Каскад-Дельта». Формуляр

643.МСШЕ. 00158-01 30

1 шт.

Программный модуль расчёта «Каскад-Дельта». Руководство пользователя

643.МСШЕ. 00158-01 34

1 шт.

Динамически подгружаемый программный модуль «Стентор-Интерфейс». Формуляр

МСШЕ.503300.013ФО

1 шт.

Динамически подгружаемый программный модуль «Стентор-Интерфейс». Руководство пользователя

МСШЕ.503300.013РП

1 шт.

Примечания:

-    * Потребитель в составе системы может использовать собственную ПЭВМ, но только с учетом выполнения следующего условия: ПЭВМ потребителя перед использованием в составе системы «Каскад» должна быть направлена на предприятие-изготовитель системы с целью определения возможности её официального включения в состав системы.

-    ** Система комплектуется либо формуляром, либо паспортом - по запросу Потребителя при формировании заказа.

Наименование

Обозначение

Количество

Головные телефоны (наушники)

1 шт.

Стол поворотный диэлектрический управляемый «СПДУ-1»

МСШЕ.438900.001

1 комплект

Стойка для установки «УЭК-М1»

1 шт.

Комплект эталонных отражателей

1 шт.

Канал формирования тестового акустического сигнала

Усилитель «Шелест-М2»

МСШЕ.468731.001

1 комплект

Универсальная экранированная колонка «УЭК-М1»

МСШЕ.465317.002

1 комплект

Кабель звуковой

-

1 шт.

Кабель соединительный экранированный КС-Э

-

1 шт.

Канал измерения тестового акустического сигнала МСШЕ.411135.001 (вариант 1)

Блок БСП-М1

МСШЕ.421711.001-01

1 шт.

Микрофон измерительный 130F20 (или 130E20)

643.МСШЕ. 00158-01

1 шт.

Источник калиброванного звукового давления CAL200 с адаптером /4" -

-

1 шт.

Кабель микрофонный КМ-К

-

1 шт.

Кабель интерфейсный USB A-B

-

1 шт.

Держатель микрофона

1 шт.

Штатив для микрофона

1 шт.

Программная оболочка «Шепот-Лайт»

МСШЕ.503300.031

1 шт.

Руководство по эксплуатации

МСШЕ.411135.001РЭ

1 шт.

Паспорт

МСШЕ.411135.001ПС

1 шт.

Программная оболочка «Шепот-Лайт». Формуляр

МСШЕ.503300.031Ф0

1 шт.

Программная оболочка «Шепот-Лайт». Руководство пользователя

МСШЕ.503300.031РП

1 шт.

Канал измерения тестового акустического сигнала в составе (вариант № 2)

Анализатор шума и вибрации АССИСТЕНТ

1 комплект

Источник калиброванного звукового давления CAL200

1

Штатив для микрофона

1

Держатель микрофона

1

Примечание:

- дополнительное оборудование поставляются по запросу Заказчика при формировании заказа.
