| Номер в госреестре | 83354-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФРМ 330Б |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1985-1989 гг.) |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФРМ 330Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.
Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФРМ 330Б-У1 зав. № 2318, 2394 и модификации ТФРМ 330Б-ПУ1 зав. № 2967, 2968, 3030.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

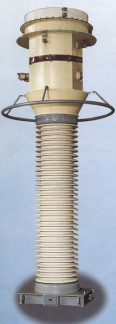

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 330 |
| Номинальный первичный ток 11ном, А | 3000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФРМ 330Б | 1 шт. |
| Паспорт | ТФРМ 330Б | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
