| Номер в госреестре | 83366-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 110-57У1 |
| Изготовитель | АО "Производственный Комплекс ХК Электрозавод", г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 110-57У1 (далее - трансформаторы) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

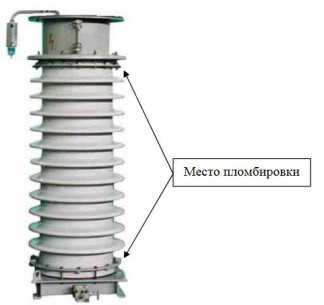

Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация трансформатора | НКФ 110-57У1 |
| Заводской номер | 2971, 2981, 3058, 1119543, 1119532, 1119533, 1119528, 1110242, 1110226, 1830, 3119, 2318 |
| Год выпуска | 2009 |
| Номинальное напряжение первичной обмотки, кВ | 110V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100 V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Коэффициент трансформации | 1100 |
| Класс точности основной вторичной обмотки | 0,5 |
| Класс точности дополнительной вторичной обмотки | 3Р |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 400 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 675x790x1790 |
| Масса, кг, не более | 780 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 2971, 2981, 3058, 1119543, 1119532, 1119533, 1119528, 1110242, 1110226, 1830, 1319 (3119), 2318) | НКФ 110-57У1 | 12 шт. |
| Трансформатор напряжения НКФ 110-57У1. Паспорт | - | 12 шт. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
