| Номер в госреестре | 83367-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПОЛ 10 |
| Изготовитель | ОАО "Свердловский завод трансформаторов тока", г. Екатеринбург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПОЛ 10 (далее- трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока класса напряжения до 10 кВ частотой 50 Гц.
Трансформаторы тока предназначены для встраивания в комплектные распределительные устройства и являются комплектующими изделиями.
Трансформаторы тока выполнены в виде проходной конструкции. Трансформатор содержит магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе. Трансформатор содержит как обмотки предназначенные для измерения и учета электроэнергии, так и обмотки для питания цепей защиты, автоматики, сигнализации и управления. Обмотки трансформатора залиты компаундом, что обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Крепление трансформатора осуществляется с помощью литого фланца, в котором залиты четыре установочные втулки.
Маркировка выводов первичной и вторичных обмоток рельефная, выполненная компаундом при заливке трансформатора в форму.
Внешний вид трансформаторов тока и место пломбирования представлены на рисунке 1. Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

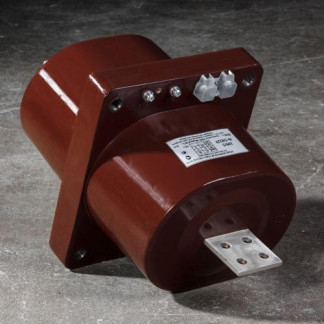

Рисунок 1 - Внешний вид трансформатора тока и места пломбирования
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | ТПОЛ 10 | ||
| Заводской номер | 414, 428, 411, 430, 388, 405, 386, 404, 429, 406, 407, 387 | 255, 253, 159, 368, 251, 1432, 8361, 252, 260 | 536, 529, 514, 535 |
| Год выпуска | 1994 | ||
| Номинальное напряжение первичной обмотки, кВ | 10 | ||
| Номинальный первичный ток, А | 1000 | 800 | 600 |
| Номинальный вторичный ток, А | 5 | ||
| Коэффициент трансформации | 200 | 160 | 120 |
| Класс точности: - вторичной обмотки измерений - вторичной обмотки для защиты | 0,5 10P | ||
| Номинальная частота, Гц | 50 | ||
| Наименование характеристики | Значение |
| Габаритные размеры, не более, мм | 513x250x222 |
| Масса, не более, кг | 25 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +50 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 414, 428, 411, 430, 388, 405, 386, 404, 429, 406, 407, 387, 255, 253, 159, 368, 251, 1432, 8361, 252, 260, 536, 529, 514, 535) | ТПОЛ 10 | 25 шт. |
| Трансформатор тока ТПОЛ 10. Паспорт | - | 25 шт. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТПОЛ 10
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки.
ГОСТ Р 8.859-2013. ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
ТУ16-2003 ОГГ.671 224.033 ТУ. «Трансформаторы тока ТПОЛ-10».
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
