| Номер в госреестре | 83368-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ-110Б |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ-110Б (далее- трансформаторы тока) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствии чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены вверхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. Маркировка выводов первичной и вторичных обмоток рельефная, выполненная компаундом при заливке трансформатора в форму.

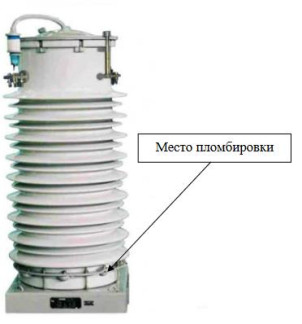

Внешний вид трансформаторов тока и место пломбирования представлены на рисунке 1. Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация трансформатора | ТФЗМ-110Б |
| Заводской номер | 4364, 4372, 4355 |
| Год выпуска | 1988 |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток, А | 1000 |
| Номинальный вторичный ток, А | 5 |
| Коэффициент трансформации | 200 |
| Класс точности | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 4364, 4372, 4355) | ТФЗМ-100Б | 3 шт. |
| Трансформатор тока ТФЗМ-110Б. Паспорт | - | 3 шт. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ-110Б
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки.
ГОСТ Р 8.859-2013. ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
