| Номер в госреестре | 83369-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ |
| Изготовитель | ОАО "Запорожский завод высоковольтной аппаратуры", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ (далее - трансформаторы) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, зашиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электроустановках переменного тока частоты 50 Гц с классом напряжения 110 и 220 кВ.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Трансформаторы напряжения изготавливаются в виде модификаций НКФ 110 и НКФ 220 отличающихся между собой номинальным напряжением.
Модификация НКФ-110, выпускается двумя моделями: НКФ 110-57У1 и НКФ 110-83У1. Модификация НКФ-220, выпускается моделью: НКФ 220-58У1.

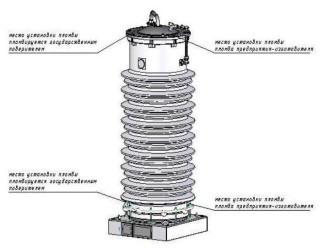

Общий вид трансформаторов напряжения и места пломбирования для указанных модификаций представлены на рисунках 1 и 2.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| НКФ 110-57У1 | НКФ 110-83У1 | НКФ 220-58У1 | |
| Заводской номер | 21299, 21320, 21249, 21335, 21327, 21308 | 41222, 41395, 41414 | 1119562, 1125225, 1119565 |
| Год выпуска | 1983 | 1988 | 1981 |
| Номинальное напряжение первичной обмотки, кВ | 110V3 | 220V3 | |
| Номинальное напряжение основной вторичной обмотки, В | 100 V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | ||
| Коэффициент трансформации | 1100 | 2200 | |
| Класс точности основной вторичной обмотки | 0,5 | ||
| Класс точности дополнительной вторичной обмотки | 3Р | ||
| Номинальная частота, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
| Габаритные размеры: - НКФ 110-57У1 и НКФ 110-83У1, не более мм - НКФ 220-58У1, не более мм | 676^626x1790 мм 1040x1040x3300 мм |
| Масса: - НКФ 110-57У1 и НКФ 110-83У1, не более кг - НКФ 220-58У1, не более кг | 770 1288 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 21299, 21320, 21249, 21335, 21327, 21308) | НКФ 110-57У1 | 6 шт. |
| Трансформатор напряжения (заводские номера: 41222, 41395, 41414) | НКФ 110-83У1 | 3 шт. |
| Трансформатор напряжения (заводские номера 1119562, 1125225, 1119565) | НКФ 220-58У1 | 3 шт. |
| Трансформатор напряжения НКФ 110-57У1. Паспорт | - | 6 шт. |
| Трансформатор напряжения НКФ 110-83У1. Паспорт | - | 3 шт. |
| Трансформатор напряжения НКФ 220-58У1. Паспорт | - | 3 шт. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
